Sag

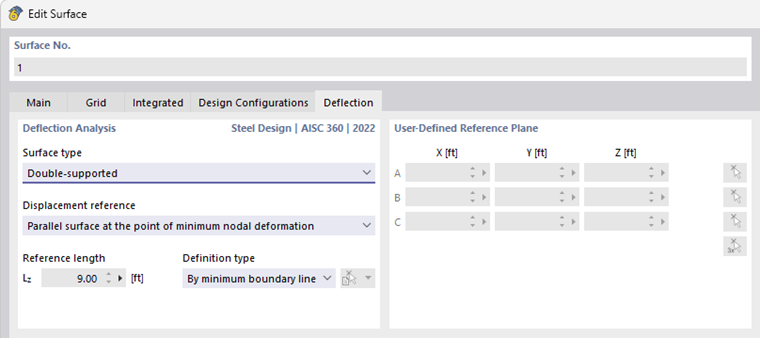

В закладке Прогиб можно задать характеристики для анализа прогиба поверхности.

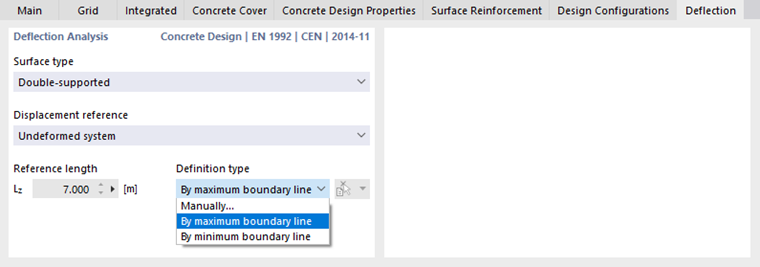

01 Определение параметров для анализа прогиба

Расчет прогиба

С помощью 'Типа поверхности' можно задать, какие предельные значения прогиба применяются в расчёте. Вы деактивировали конфигурации пригодности к эксплуатации для опор на обеих сторонах (плита перекрытия) и односторонних опор (консольная плита).

«Ориентир смещения» определяет, какая модель будет использована в качестве ориентира для анализа деформаций. Список содержит три опции:

• Деформированная пользовательская плоскость-ориентир : Если опоры имеют очень различные перемещения, то необходимо задать наклонную исходную плоскость для расчетного перемещения u_z. Задайте плоскость в сечении 'Пользовательская исходная плоскость' с тремя точками недеформированной системы. RFEM определяет деформации трех задающих точек, помещает плоскость-ориентир через эти смещенные точки и использует соответствующую максимальную деформацию u_z для расчета.

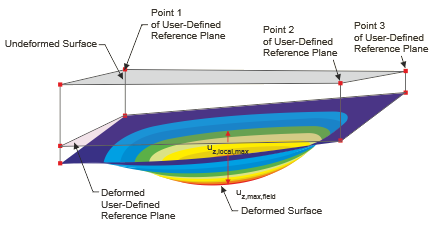

02 Деформированная пользовательская эталонная плоскость для отсчета перемещений

• Параллельная поверхность в точке минимальной деформации узла : Данный вариант рекомендуется для упругой опоры поверхности. Максимальная деформация u_z относится к расчетной плоскости, смещенной параллельно недеформированной системе, которую RFEM размещает через узел с наименьшим значением смещения u_z,min.

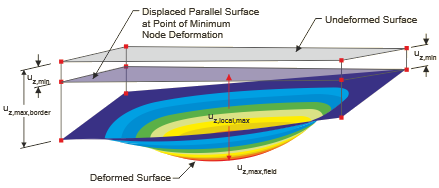

03 Параллельная поверхность через минимально деформированные узлы для справки перемещений

• Недеформированная система : Местные деформации u_z непосредственно извлекаются из результатов и используются в расчете.

Предельное значение прогиба зависит от 'исходной длины' L_z. Данную длину можно задать, выбрав в списке справа тип задания 'Вручную'. При выборе 'По максимальной граничной линии' и 'По минимальной граничной линии', RFEM определяет длину самого длинного или самого короткого края по геометрии поверхности и автоматически устанавливает исходную длину.

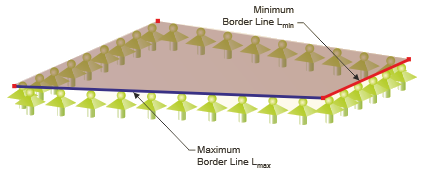

04 Минимальные и максимальные граничные линии поверхности
