Расчётные конфигурации

Управление настройками проверок осуществляется в проектных конфигурациях. Вы находитесь в руководстве # extbookmark |image026561|Стандарт №, который вы определили для конкретного расчета. Например, для EN 1992 актуальны проверки предельного состояния по несущей способности (ULS), предельного состояния по пригодности к эксплуатации (SLS) и противопожарной защиты, для ACI 318 - проверки прочности, пригодности к эксплуатации и сейсмических воздействий. Стандартные настройки представлены в подразделах.

Если вы указали объекты для расчета в надстройке 'Конкретный расчет ', в категории навигатора' Конкретный расчет ' отображаются две или более конфигураций. Для EN 1992 это конфигурации для предельного состояния по несущей способности и предельного состояния по пригодности к эксплуатации, для ACI 318 - конфигурации для предельного состояния по прочности и пригодности к эксплуатации.

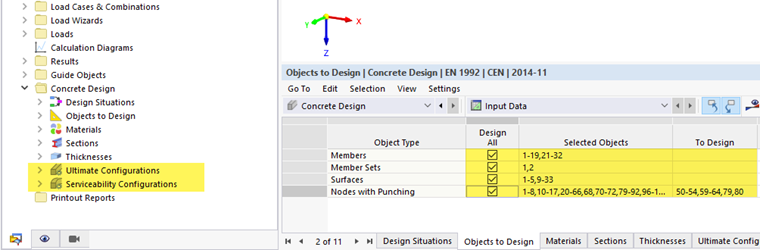

01 Расчетные конфигурации в категории навигатора «Расчет бетона»

Если для расчета аддона не выбраны объекты, значит, в навигаторе нет записей для конфигураций.

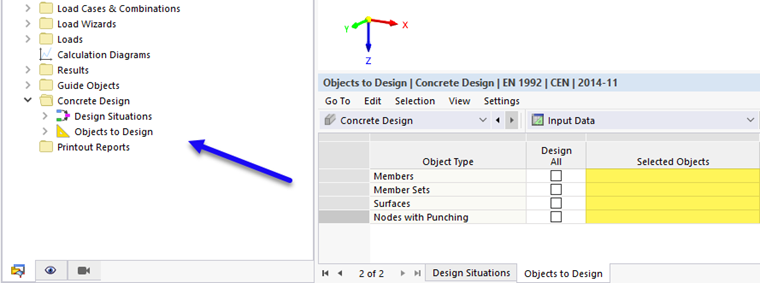

02 Отсутствующие расчетные конфигурации при отсутствии объектов для расчета

Изменить конфигурацию

В случае новой модели с активированным расчетом бетона, одна конфигурация предварительно задана для расчета по пределу или прочности, а другая - для предельного состояния по пригодности к эксплуатации. Оба имеют метку ' Стандартный '.

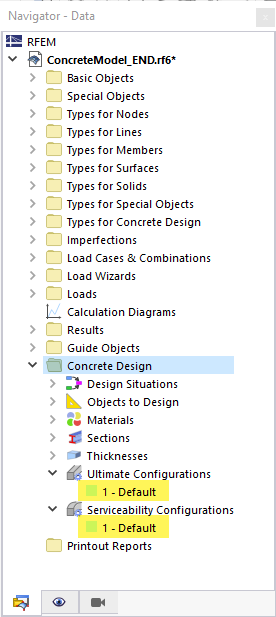

03 Стандартные конфигурации для расчета бетонных конструкций по EN 1992

Этим стандартным конфигурациям присваиваются все объекты модели.

Вы можете открыть эти конфигурации, дважды щелкнув запись навигатора. Либо вызовите image028138 контекстное меню записи и выберите функцию редактирования. Вы также можете выбрать конфигурацию в навигаторе и затем нажать клавишу Enter.

Создать новую конфигурацию

Вы можете создавать дополнительные конфигурации с пользовательскими настройками. Для этого используйте контекстное меню записи конфигураций в навигаторе и выберите функцию Новая конфигурация несущей способности (или Новая конфигурация прочности ) или Новая конфигурация пригодности к эксплуатации.

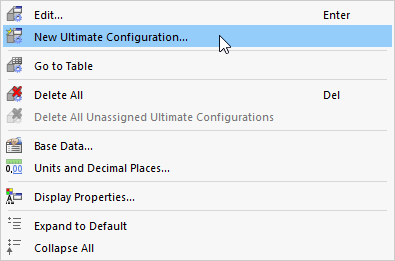

04 Создать конфигурацию проекта через контекстное меню

переименовать конфигурацию

Если вы используете в модели несколько конфигураций, дайте им определенные названия. Это облегчает постановку задач на проектирование сложных моделей. Чтобы изменить имя, откройте диалог # extbookmark manual|image028152|Изменить конфигурацию №. Затем вы можете изменить описание в поле ' Название конфигурации '.

05 переименовать конфигурацию

Присвоить объекты

По умолчанию всем объектам присваивается 'стандартная' конфигурация. Это сделано в руководстве # extbookmark |image028152|Изменить конфигурацию №, отображаемую в разделе ' Назначено '.

06 Расчетная конфигурация с заданными объектами

Если вы присваиваете расчетной конфигурации только определенные объекты, вы можете ввести номера объектов в таблицу конфигураций.

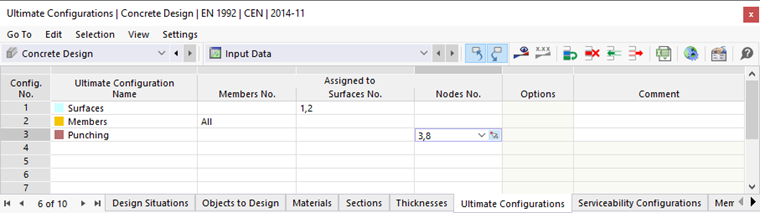

07 Присвоение объектов расчетной конфигурации в таблице

С помощью кнопки у вас есть как в таблице, так и в диалоге # extbookmark manual|image028152|Изменить конфигурацию # возможность выбирать объекты графически.

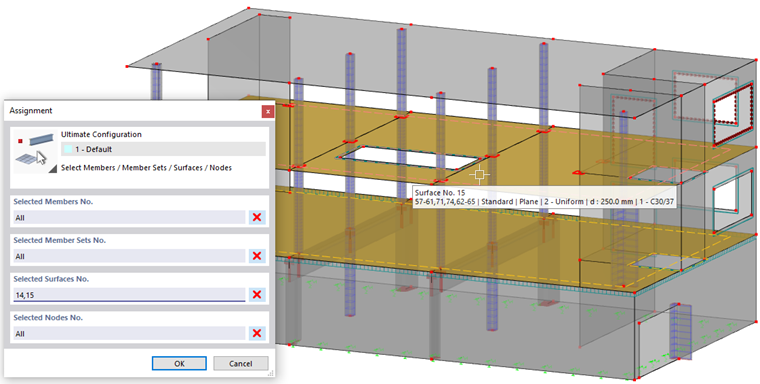

09 Графическое назначение объектов конфигурации

В диалоговом окне 'Присвоение' вы можете удалить существующую запись с помощью кнопки . Затем щелкните соответствующие объекты в модели, чтобы выбрать их для конфигурации проекта.
