Глобальные настройки

Вызов общих настроек

Основные настройки для расчёта железобетонных конструкций управляются в диалоговом окне «Общие настройки». Это диалоговое окно по существу не зависит от норматива, выбранного вами в исходных данных модели. Однако стандартные значения могут различаться.

Открыть общие настройки можно одним из следующих способов:

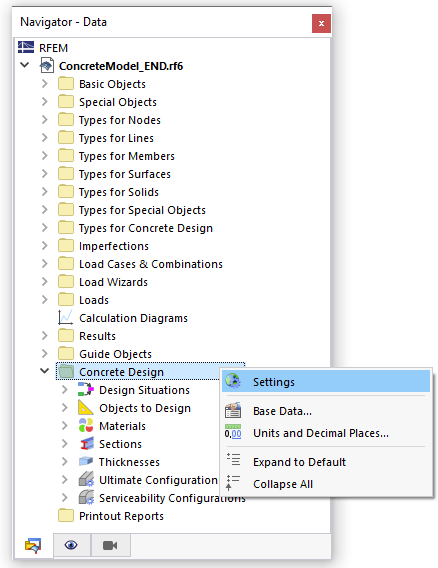

1. Контекстное меню пункта «Расчёт железобетонных конструкций» в навигаторе
2. Кнопка на панели инструментов таблиц для расчёта железобетонных конструкций

Вызов диалога «Глобальные настройки»

Общие настройки

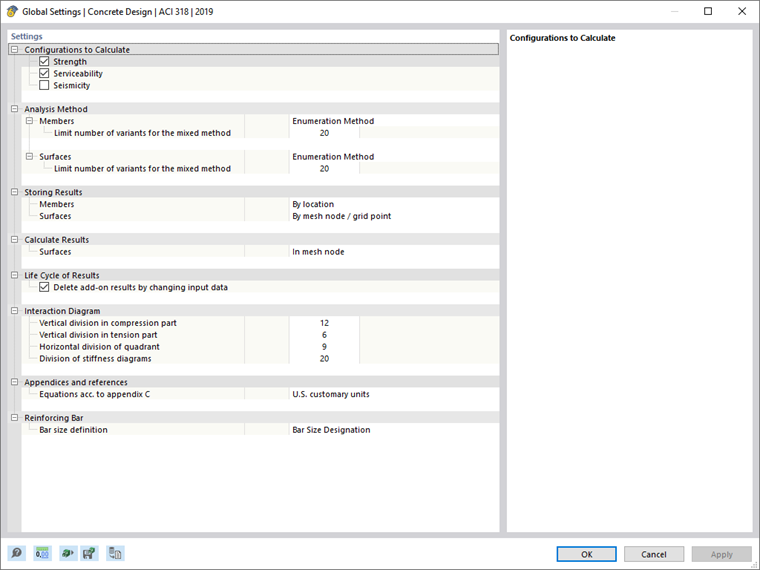

Диалоговое окно «Общие настройки» для расчёта железобетонных конструкций по EN 1992

Рассчитываемые конфигурации

С помощью флажков можно управлять тем, какие конфигурации расчёта должны изучаться в целом. При расчёте по EN 1992-1-1 конфигурации для «Несущей способности» и «Пригодности к эксплуатации» по умолчанию активированы.

Метод расчёта

«Метод перечисления» установлен по умолчанию как для стержней, так и для поверхностей. В качестве дополнительных методов расчёта в списке доступны «Пакетный метод» и «Смешанный метод».

Выбор метода расчёта

• Метод перечисления: Все сочетания нагрузок внутри расчётной ситуации рассчитываются по отдельности друг за другом. Это, как правило, приводит к наиболее точным результатам, но в отдельных случаях может привести к увеличению времени расчёта.
• Пакетный метод: Сначала рассчитываются охватывающие внутренние силы, которые возникают для расчётной ситуации из экстремальных значений. Затем пакет используется для расчёта. Это, как правило, приводит к сокращению времени расчёта, но в отдельных случаях по сравнению с методом перечисления может привести к неэкономичному расчёту.
• Смешанный метод: Оба описанных выше метода комбинируются. Здесь у вас есть возможность адаптировать «Количество вариантов» в качестве предельного значения, при котором происходит переключение между методом перечисления и пакетным методом. При стандартном значении 20 программа использует метод перечисления, пока количество «вариантов результатов» меньше 20. Если количество вариантов внутри расчётной ситуации больше или равно 20, применяется пакетный метод для экономии времени расчёта. Настройки можно задать отдельно для стержней и поверхностей.

Оптимизация — максимально допустимое использование (в подготовке)

Концепция расчёта основана на методе расчёта. Это означает, что вы задаёте сечение и арматуру, а программа выполняет проверки на основе этих данных. Для будущего развития RFEM и RSTAB также запланирована оптимизация сечений и параметров армирования. При этом стремятся к определённому критерию проверки или коэффициенту использования для отдельных проверок. Вы также можете задать значение, отличающееся от '1.00' — меньшее или большее, чтобы влиять на цель оптимизации.

Сохранение результатов

Вы можете задать, должны ли для стержней сохраняться результаты для отдельных мест x стержня («По месту») или только для стержня в целом («По объекту»). Последний вариант требует меньше времени, но затрудняет детальную оценку в таблицах результатов.

Для поверхностей вы можете задать, должны ли сохраняться результаты для каждого узла сетки КЭ или точки сетки и каждой проверки («По месту») или для каждой проверки только результат определяющего места на поверхности («По объекту»).

Настройки сглаживания для расчёта результирующей балки

Результирующая балка интегрирует внутренние силы стержней, поверхностей или тел. Для расчёта в аддоне вы можете управлять тем, какая настройка сглаживания применяется при интеграции результатов. В списке доступны следующие варианты:

• Постоянно в элементах сетки
• Непрерывно
• Непрерывно внутри поверхностей/тел (по умолчанию)
• Непрерывно внутри блоков поверхностей/блоков тел, в остальном внутри поверхностей/тел
• Непрерывно внутри всех поверхностей/тел

Отдельные варианты описаны в главе Сглаживание результатов руководства RFEM.

Отображение результатов

Флажок управляет тем, подготавливаются ли результаты расчёта для каждой расчётной ситуации. По умолчанию он деактивирован, чтобы работа в таблицах результатов могла выполняться без длительного ожидания.

Расчёт результатов

С помощью этой опции вы можете управлять тем, должны ли при расчёте поверхностей использоваться места узлов сетки КЭ или точки сетки (см. главу Результаты по поверхностям руководства RFEM).

Расчет результатов на поверхности в узлах сетки или точках сетки

Обе опции списка касаются результатов в таблицах и в подробностях расчётной проверки: С их помощью вы можете управлять тем, выводятся ли значения узлов сетки или точек сетки. Сетка поверхностей представляет собой независимый от сетки КЭ вывод в точках результатов с регулярными интервалами (см. главу Поверхности руководства RFEM). Эти опции не влияют на графические результаты.

Диаграмма взаимодействия

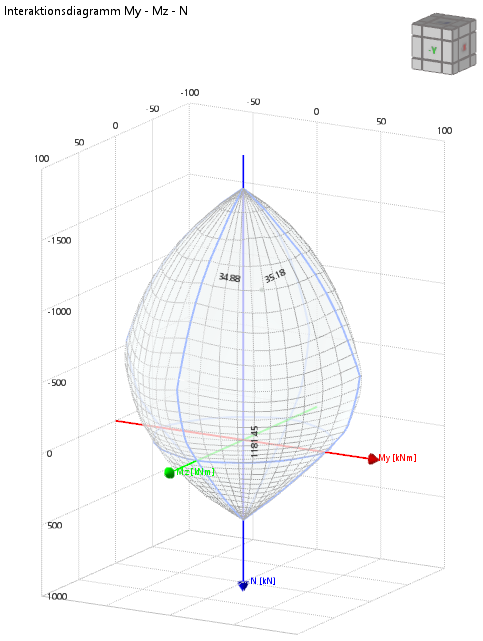

Здесь вы можете задать параметры, которые должны использоваться для отображения результатов в подробностях расчётной проверки в виде диаграммы взаимодействия.

Диаграмма взаимосвязи

Арматурный стержень

Глобальные настройки — стандартные диаметры

В категории Арматурный стержень в разделе Стандартный список возможных диаметров вы задаёте, какие диаметры стержней программа может использовать при автоматическом подборе диаметра. Списки задаются отдельно для:

• Диаметры для армирования хомутами d_s,st,p
• Диаметры для продольной арматуры d_s,p

Введите диаметры через запятую, например '10.0, 16.0, 20.0'.

Стандартные списки действуют для всей модели. Они принимаются в качестве предустановки в диалоговом окне Дополнительные параметры групп арматуры.

Жизненный цикл результатов

Результаты расчёта железобетонных конструкций удаляются, как только вы вносите изменение во входные данные. Это гарантирует, что расчёт основывается на корректных граничных условиях. Однако в некоторых случаях может быть целесообразно сохранить результаты, например, если вы адаптируете имеющуюся арматуру и хотите ещё видеть результаты предыдущего расчёта — не учтённую арматуру. В этом случае деактивируйте флажок, чтобы избежать полного повторного расчёта результатов железобетона.
