Вкладка Стержни диалога 'Конфигурация несущей способности' позволяет задать основные настройки для проверок предельного состояния несущей способности (ГПС) стержней и наборов стержней.
Параметры 'Параметры проектирования' разделены на несколько категорий.
Учет усилий для железобетонного проектирования

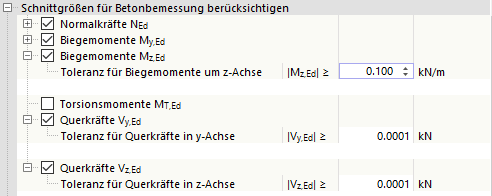

В данной категории вы можете управлять расчетными усилиями N, My, Mz, Vy, Vz и MT для определения, какие усилия следует учитывать при расчетах. По умолчанию учитываются все силы и моменты, которые превышают определенную 'толерантность'. Это значение можно задать индивидуально для каждого типа усилия.
Таким образом, например, для проектирования ребра можно пренебречь крутящим моментом по условиям согласованности. Для этого создайте новую конфигурацию несущей способности, деактивируйте крутящие моменты MT,Ed и назначьте эту конфигурацию ребру.
Сокращение усилий в направлении z
В этой категории можно задать настройки для 'перераспределения моментов', 'смягчения моментов' или 'моментов на опорном крае' и 'снижения поперечных сил'.
Для каждой опции указаны соответствующие нормативные разделы. Галочки управляют, следует ли модифицировать расчетный момент My или снижать поперечную силу Vz при проектировании.
В главе Опоры для проектирования и прогиб описано, как определять опоры для железобетонного проектирования и задавать настройки для монолитного крепления или отношение δ для перераспределения моментов при внутренней опоре.
Следующее изображение показывает использование для проверки поперечной силы UL0200.02 с сокращением поперечной силы Vz (верхний график) и без сокращения поперечной силы Vz (нижний график).
Дополнительные сведения о сокращении поперечной силы при проектировании стержней можно найти в следующих статьях нашей базы знаний:
- Снижение поперечной силы Vz (для RFEM 5, концепция также применима к RFEM 6)
- Определение опор для проектирования
Необходимая продольная арматура
Размещение арматуры

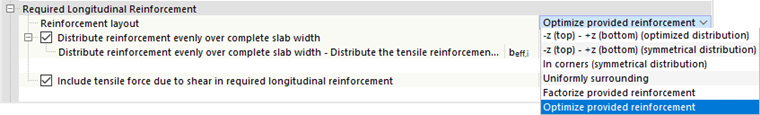

С размещением арматуры можно воздействовать на определение необходимой продольной арматуры. В списке доступны различные варианты (см. изображение Размещение арматуры).
'Размещение арматуры' влияет на ход необходимой продольной арматуры, который всегда отображается после проектирования независимо от того, выполнены отдельные проверки или нет. Если после проектирования стержень с заданной продольной арматурой недостаточно спроектирован, вы можете сопоставить ход необходимой арматуры с ходом существующей арматуры, чтобы определить 'непокрытую арматуру', которая будет представлена в качестве результата.
Равномерное распределение арматуры по всей ширине плиты
Эта опция позволяет определить, следует ли учитывать полную ширину плиты ребра (полную ширину полки) или только ширину прямоугольного сечения при определении необходимой продольной арматуры.
Включение растягивающей силы через поперечную силу в необходимую продольную арматуру
Галочка управляет, следует ли включать растягивающую компоненту от поперечной силы (покрытие растягивающей силы) при определении необходимой продольной арматуры.
Конструктивные правила
По желанию при проектировании стержней также проверяются конструктивные требования к 'минимальной продольной арматуре', 'минимальному коэффициенту армирования' или 'минимальной поперечной арматуре'. Если одна из этих проверок с заданной арматурой не выполнена, вы можете либо исключить проверку здесь, либо адаптировать арматуру.
Необходимая поперечная арматура - Поперечная несущая способность
Для определения необходимой поперечной арматуры доступны три опции.
По умолчанию для определения поперечной несущей способности VRd,c используется статически необходимая продольная арматура. Поскольку при этой опции коэффициент продольного армирования ρl отличается от точки к точке стержня, поперечная несущая способность также меняется вдоль стержня в зависимости от необходимой продольной арматуры.
В качестве альтернативы вы можете использовать существующую продольную арматуру для определения поперечной несущей способности VRd,c. Если вдоль стержня задана постоянная продольная арматура, коэффициент продольного армирования ρl также остается постоянным.
С третьей опцией вы можете увеличить необходимую продольную арматуру, чтобы избежать поперечной арматуры. В этом случае необходимая продольная арматура определяется не только на основе изгибных расчетов, но и из расчета поперечной силы: программа увеличивает необходимую продольную арматуру до тех пор, пока VEd = VRd,c.
Сдвиговой шов
Передача сдвиговой силы в швах

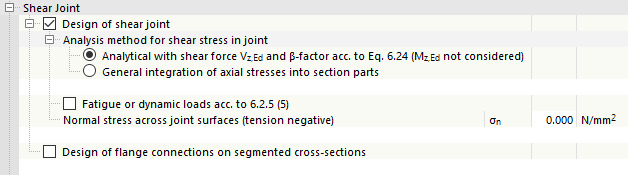

С отметкой в контрольном поле Проектирование сдвигового шва активируется проектирование швов, которые, например, присутствуют при добавлении бетона для сборных строительных элементов. Это также открывает остальные поля для ввода параметров для проведения проверок в соответствии с EN 1992-1-1, 6.2.5.

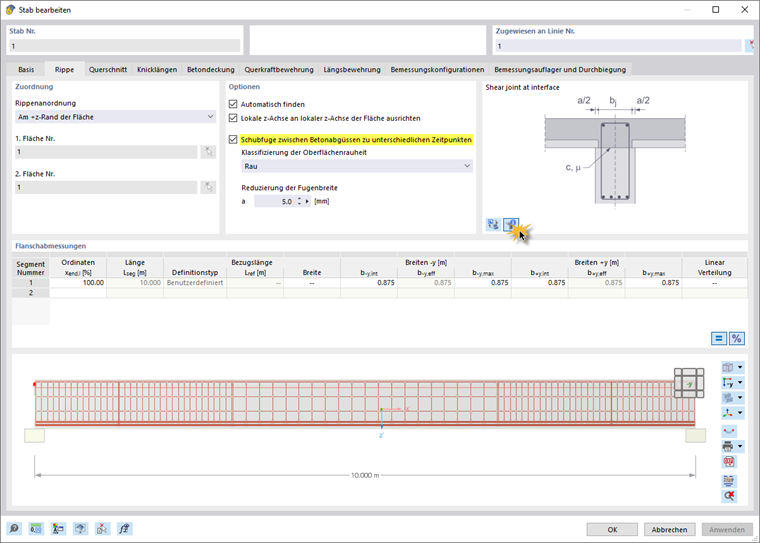

Эта проверка доступна пока только для стержней типа "ребро". Необходимые параметры для классификации шероховатости поверхности и ширины шва можно задать в диалоговом окне стержня в разделе "Ребро".
Дополнительную информацию можно найти в главе Передача сдвиговой силы в швах.
Передача сдвиговой силы между балочным стержнем и полкой
С отметкой в контрольном поле Проверка соединения полки.. активируется проектирование для передачи сдвиговой силы между балочным стержнем и полкой согласно EN 1992-1-1, 6.2.4.
Основы для этой проверки можно найти в главе Передача сдвиговой силы между балочным стержнем и полкой.
Ограничение высоты зоны сжатия
Согласно EN 1992-1-1, в зависимости от метода расчета (теория упругости или теория пластичности) следует выполнить проверку ограничения высоты зоны сжатия. По умолчанию, выполняется ли эта проверка, зависит от национального приложения. При проектировании по DIN EN 1992-1-1, например, проверка активирована.
Настройка расчета
Обычно в поперечных проверках используется общий брутто-бетонный поперечник. Однако если вы, например, хотите учесть нетто-сечение (брутто-сечение за вычетом сечения арматуры) в поперечных проверках из-за более высоких коэффициентов армирования, отметьте контрольное поле 'Нетто-бетонная площадь'.
