Для результатов расчета железобетонных конструкций также доступны диаграммы результатов стержней или результирующих сечений. Таким образом, вы можете оценить расчётные проверки и армирование в диаграммах так же, как результаты расчёта конструкций.

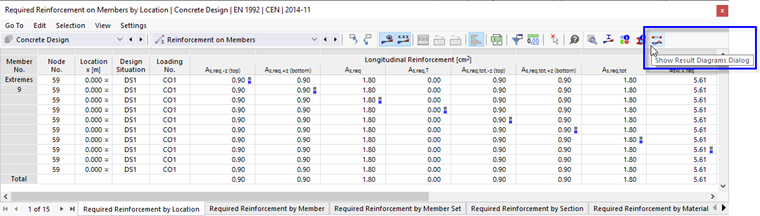

Диаграммы результатов можно открыть, как описано в разделе Диаграммы результатов руководства RFEM. Вы также можете использовать кнопку
которые доступны для объектов стержней в таблицах результатов категории 'Расчёт железобетонных конструкций'.

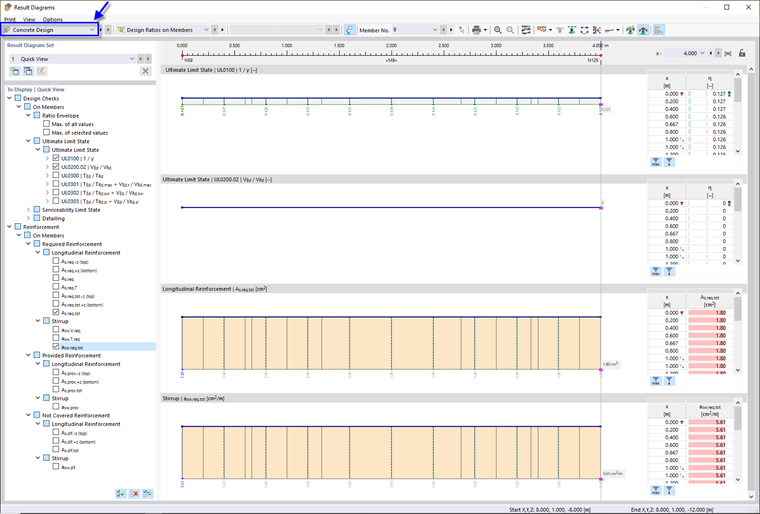

Появится диалоговое окно «Диаграммы результатов». Категория «Расчет железобетонных конструкций» будет предустановлена.
В разделе «Изобразить» диалогового окна затем задайте расчёты или арматуру, распределение которых должно быть отображено в диаграммах. Возможности выбора для эпюр стержней соответствуют вариантам выбора в «Навигаторе - Результаты» (см.|изображение042368|Отображение расчетных проверок с соотношениями на стержнях#и изображении|изображение042492|Отображение арматуры на стержнях#). Каждый тип результата отображается в отдельной диаграмме.
Если вы хотите проверить результаты другого стержня, выберите его номер в списке 'Стержень №' или используйте кнопку
для графического выбора.
В списке «Расчетные соотношения на стержнях» можно выбрать также другой тип объекта.
Другие варианты описаны в главе {%://#/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/000484 Диаграммы результатов]] руководства RFEM.
