Поверхности

В разделе 'Навигатор - результаты' задайте расчетные результаты коэффициентов использования, которые должны отображаться на поверхностях в графическом виде. Для выбора доступны специфические виды проверки для предельного состояния по несущей способности, предельного состояния по пригодности к эксплуатации, а также детали по общим правилам армирования и конструирования.

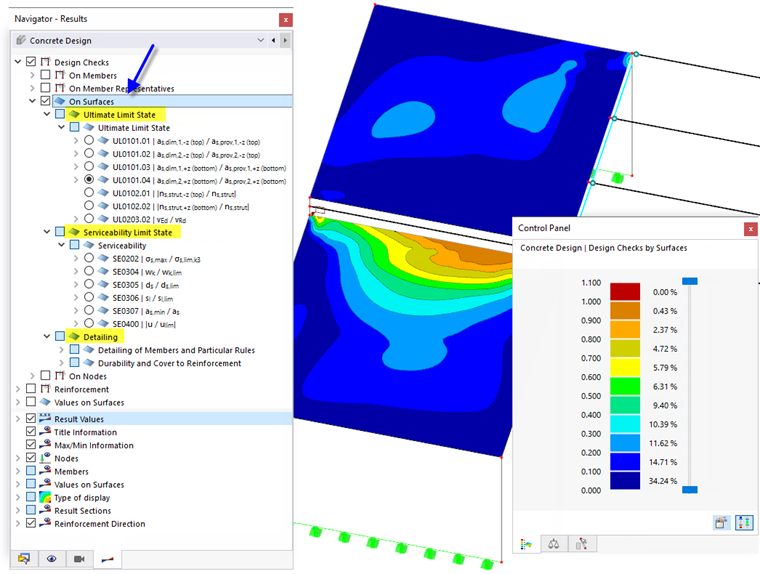

Отображение дизайнов с соотношениями на поверхностях

Для каждой точки поверхности отображается максимальный коэффициент использования выбранного вида проверки. Результаты расчета бетона — независимо от заданного Ergebnisglättung — непрерывно сглаживаются внутри наборов поверхностей или отдельных поверхностей.

В панели управления указаны цветовые соответствия коэффициентов использования.

Предельное состояние по несущей способности

В подкатегории 'Предельное состояние по несущей способности' можно выбрать, какой вид проверки должен отображаться графически.

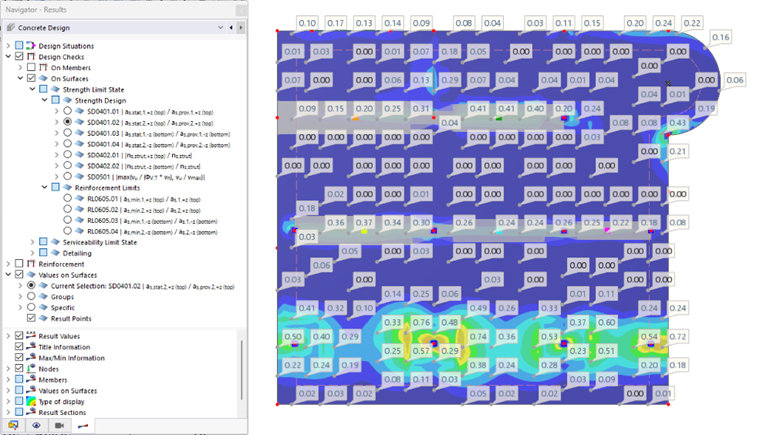

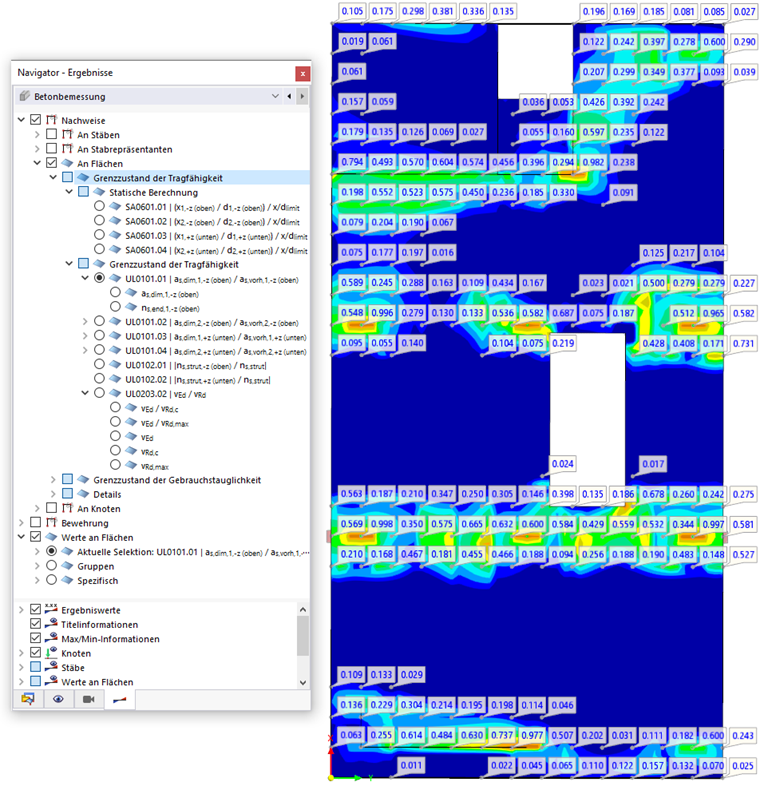

Задание типа проверки для предельного состояния по несущей способности

Каждая проверка, как и в таблицах, обозначается идентификатором с номером. Проверки статического расчета имеют идентификатор 'SA', проверки ПСН — идентификатор 'UL'.

Предельное состояние по пригодности к эксплуатации

Подкатегория 'Предельное состояние по пригодности к эксплуатации' содержит различные виды проверок, которые играют роль при проверке ПСЭ.

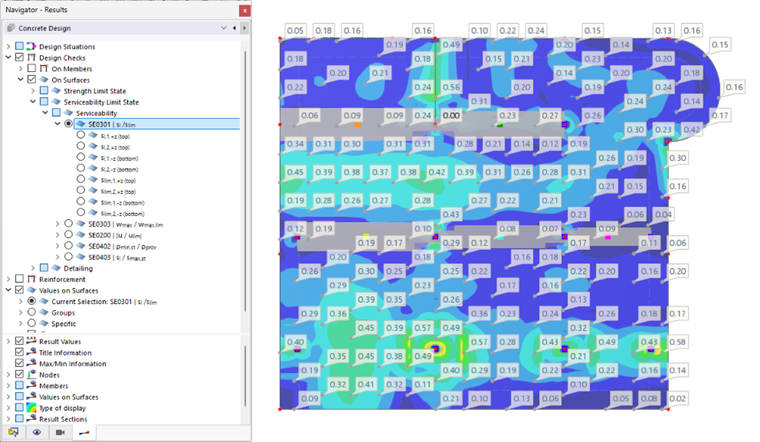

Задание типа расчёта для предельного состояния по пригодности к эксплуатации

Проверки по пригодности к эксплуатации имеют идентификатор 'SE'. Они включают ограничение напряжения сжатия бетона σ_c (если активировано), ограничение напряжения в арматуре σ_s, проверку ширины раскрытия трещин w_k, контроль диаметра стержня d_s, проверку расстояния между стержнями s_l, минимальное армирование a_s,min для ограничения ширины раскрытия трещин, а также проверку прогиба u.

Для проверки ПСЭ согласно EN 1992-1-1, глава 7, не все указанные коэффициенты использования должны быть меньше 1. Если армирование не увеличивается автоматически для подтверждения пригодности к эксплуатации, достаточно выполнения только одного из следующих критериев:

• Минимальное армирование a_s,min и предельный диаметр d_s,lim
• Минимальное армирование a_s,min и предельное расстояние между стержнями s_l,lim
• Прямая проверка ширины раскрытия трещин w_k (в настоящее время еще не реализовано)

Если же для конфигурации пригодности к эксплуатации активирована опция Автоматически увеличивает требуемое продольное армирование для расчета ситуации проектирования по пригодности к эксплуатации , критерии минимального армирования, предельного диаметра и максимального расстояния автоматически учитываются, чтобы проверка ПСЭ была выполнена. Прямой расчет ширины раскрытия трещин в настоящее время еще не выполняется.

Детали

В подкатегории 'Детали' доступны для выбора все виды проверок общих правил армирования и конструирования.

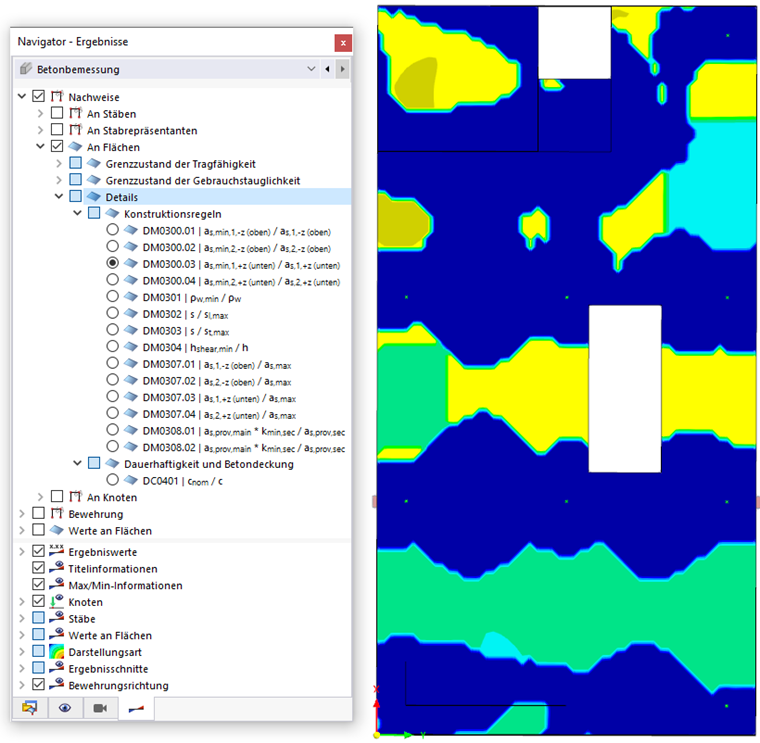

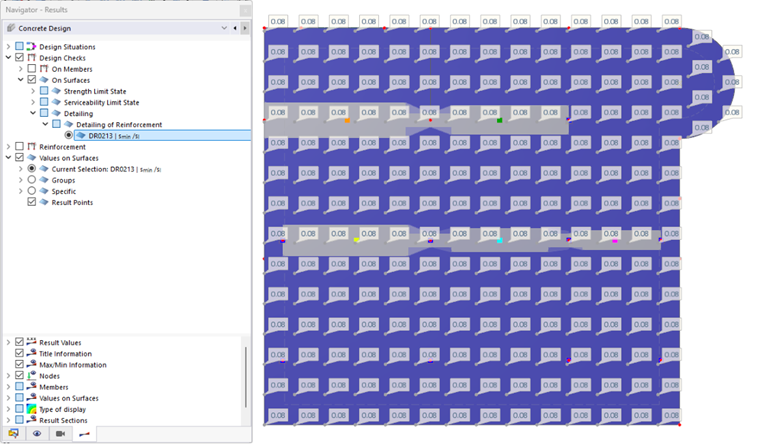

Установка типа проверки для узлов

Проверки по правилам конструирования имеют идентификатор 'DM', проверки по долговечности и защитному слою бетона — идентификатор 'DC'.

Значения на поверхностях

Категория 'Значения на поверхностях' в конце верхней области навигатора предлагает различные возможности отображения результатов на поверхностях (см. рисунок Задать вид проверки для предельного состояния по несущей способности). Они представлены в главе Поверхности для вывода армирования.
