Нелинейное поведение железобетона

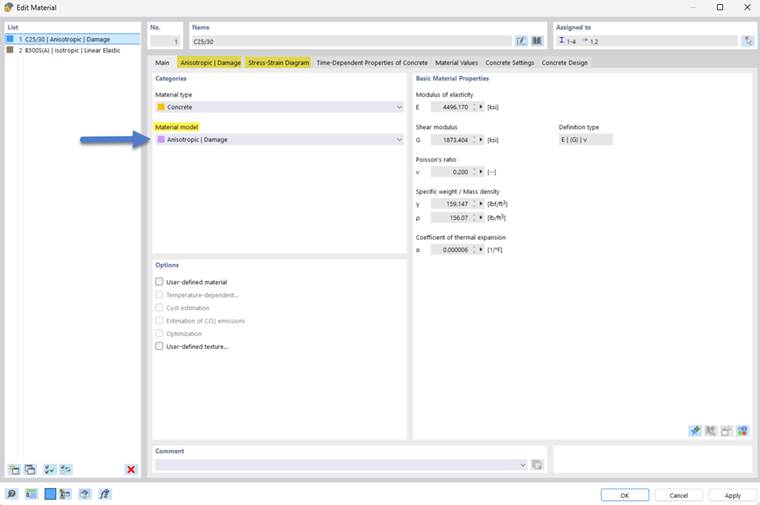

Если в базовых данных активирован дополнительный модуль Нелинейное поведение материала, то для бетонного материала можно выбрать модель материала "Анизотропия | Повреждение". Это подходит для моделирования нелинейного поведения железобетона. Как только установлена модель материала, появляются два конкретных регистра "Анизотропия | Повреждение" и "Диаграмма напряжение-деформация". Это выделено на следующем изображении.
Параметры

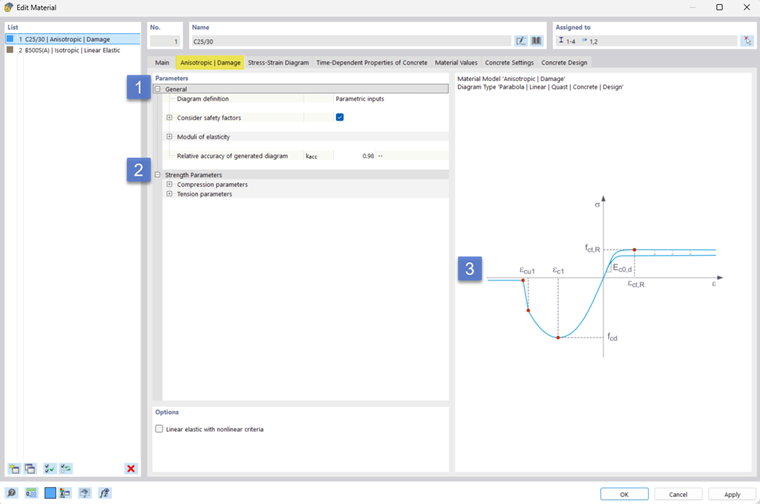

В регистре "Анизотропия | Повреждение" вводятся все параметры для определения желаемого поведения материала. Он разделен на разделы "Общие" и "Параметры прочности". Справа графическое изображение схематично иллюстрирует заданную форму диаграммы напряжение-деформация.
Определение диаграммы
В разделе Общие можно выбрать вид определения диаграммы для связи напряжение-деформация.
ДоAddon Нелинейное поведение материала предлагает для этого варианты "Параметрические вводы" и "Связь напряжение-деформация". Дополнительная информация по этому вопросу представлена в руководстве по RFEM 6 в разделе Нелинейное поведение материала.
С помощью дополнительного модуля Расчет бетона предоставляются дополнительные варианты. Они зависят от нормативных требований, выбранных в базовых данных.
ГПН | Значения для прогиба Если материал должен использоваться в рамках оценки деформаций в предельном состоянии пригодности, то можно применить материал "ГПН | (Средние) значения для прогиба". Диалог ввода для раздела "Общие" показан на следующем изображении.
Поскольку для ГПН можно рассчитывать с характеристическими значениями материала, опция "Учитывать коэффициенты безопасности" неактивна и недоступна для редактирования.

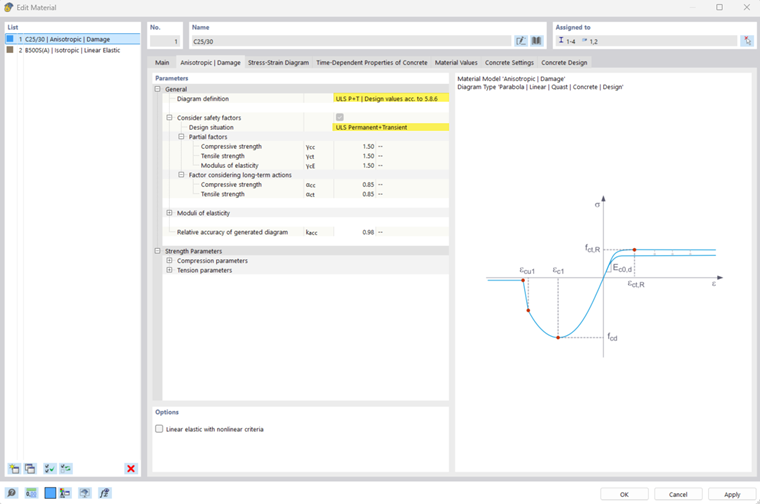

ГПН | Расчетные значения Если материал должен использоваться в рамках оценки сил сечений для расчета в предельном состоянии несущей способности, то можно применить материал "ГПН | Расчетные значения". Опция "Учитывать коэффициенты безопасности" активна по умолчанию и при необходимости может быть отредактирована.
Для ГПН различают расчетные ситуации "Постоянная и временная" (ГПН П+В) и "Необычная" (ГПН НО). В зависимости от выбора используются соответствующие коэффициенты безопасности согласно норме расчета.
Диалог ввода для раздела "Общие" проиллюстрирован на следующей серии изображений.
Относительная точность сгенерированной диаграммы
Эта настройка управляет количеством точек определения диаграммы связи напряжение-деформация. Можно ввести значение от 0,0 до 1,0, где 1,0 обеспечивает наибольшее количество точек для определения диаграммы и, следовательно, наивысшую точность.
Параметры прочности
В разделе Параметры прочности собраны параметры прочности для выбранного определения диаграммы как для области сжатия, так и для области растяжения. Следующее изображение показывает этот раздел.
- Для области сжатия можно выбрать тип диаграммы "Парабола" и "Парабола-прямоугольник".
- Для области растяжения доступна опция использования натяжного усиления.
Натяжное усиление
Для учета натяжного усиления предлагается три метода моделирования растяжной прочности бетона. Участие бетона в растяжении между трещинами базируется в предложенных подходах на определенной линии связи напряжение-деформация в области растяжения бетона. Доступны следующие подходы:
- Кваст
- Модифицированный Кваст
- Хсу и Мо
Следующая серия изображений показывает диалог ввода для выбора метода натяжного усиления.
Дополнительная информация может быть найдена в разделе теоретических основ Натяжное усиление (Tension Stiffening).
Диаграмма напряжение-деформация

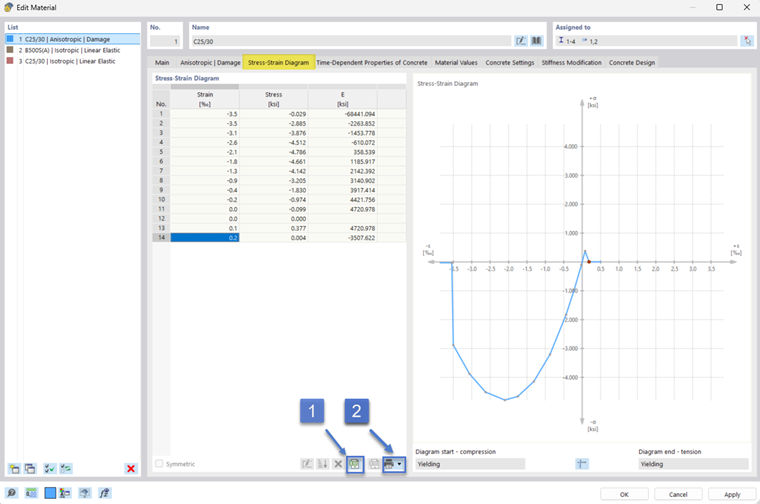

В этом разделе представлена диаграмма напряжение-деформация, которая определяется из вышеуказанных параметров ввода и входит в анализ методом конечных элементов для моделирования поведения бетона.
- Для табличных данных диаграммы напряжение-деформация доступна экспорт в Excel. См. (1) на изображении выше.
- Для графического представления диаграммы возможна печать. См. (2) на изображении выше.
- Импорт табличного списка характеристик диаграммы напряжение-деформация (см. (3)) доступен для выбранной в регистре "Анизотропия | Повреждение" формы определения диаграммы "Диаграмма напряжение-деформация". Для этого вида определения табличные записи подлежат редактированию.
