Поверхности

Задайте в 'Navigator - Ergebnisse' результаты расчета сечений арматуры, которые должны отображаться на поверхностях графически. Доступны для выбора специфические результаты для требуемой арматуры, имеющейся арматуры, а также неучтенной арматуры.

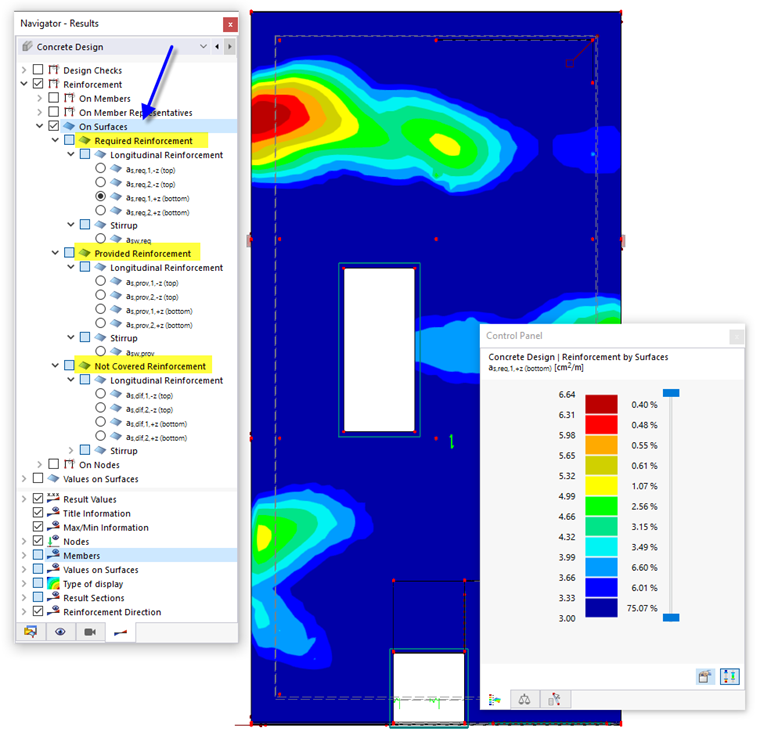

Отображение армирования на поверхностях

Для каждой точки поверхности отображается площадь сечения выбранного вида арматуры.

Верхний и нижний слой

Верхняя и нижняя арматура принимаются согласно назначению , которое вы задали для каждого типа поверхностной арматуры.

Вы можете показать и скрыть оси поверхностей через пункт Локальные системы осей поверхностей вкл/выкл в контекстном меню поверхности. Альтернативно используйте 'Navigator - Anzeige' (Модель → Базовые объекты → Поверхности → Системы осей поверхностей x, y, z).

Направление арматуры

Направления арматуры 1 и 2 вы назначили поверхностям в Свойства для расчета бетона. Вы можете управлять отображением текущего направления арматуры с помощью флажка Направление арматуры в 'Navigator - Ergebnisse'.

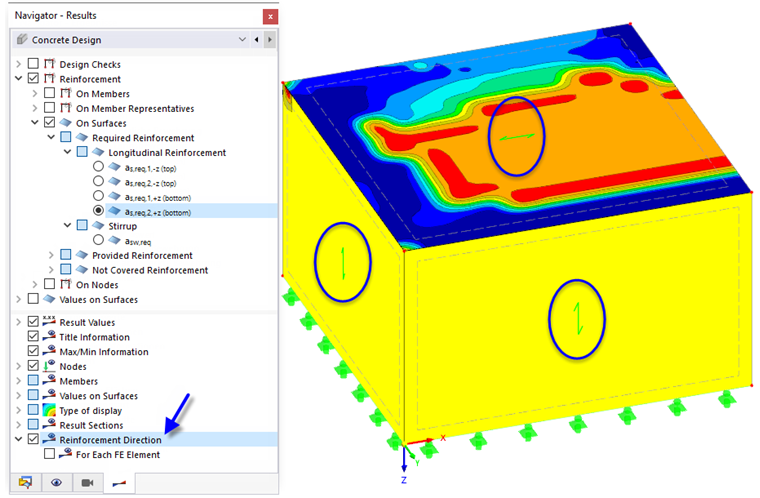

Показать направление армирования

Панель управления

В панели управления указаны цветовые соответствия сечений арматуры. При необходимости там можно изменить цвета, скрыть цветовые диапазоны, а также задать объекты для отображения результатов (см. главу Steuerpanel руководства RFEM).

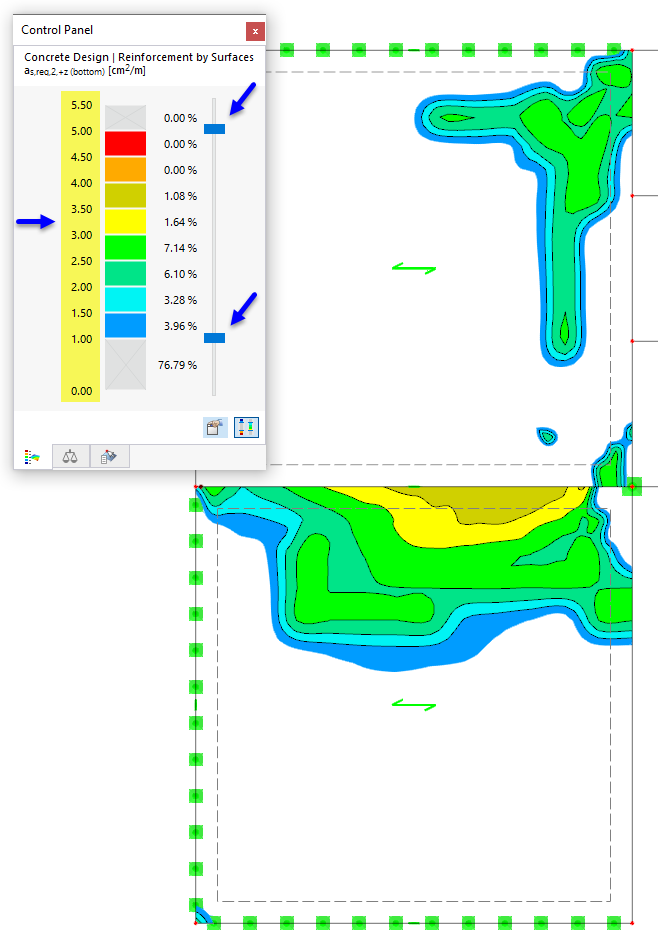

Панель управления с пользовательским набором значений и цветовой палитрой

Набор обозначений арматуры

Вы можете заменить в панели управления сведения об арматуре в значениях [см²/м] или [in²/ft]) описанием арматуры, например, на основе диаметра стержня и шага стержней.

Вы можете открыть диалог 'Ergebnispanel bearbeiten' либо с помощью кнопки 'Ergebnispanel bearbeiten' , либо двойным щелчком по панели результатов ➀.
В диалоге 'Ergebnisfarben bearbeiten' затем активируйте опцию Individuelle Wertemenge ➁. Отметьте опцию Bewehrungsbezeichnung ➂. Вы можете изменить количество подлежащих отображению диапазонов с помощью функции 'neuen Satz erzeugen' в диалоговом окне 'Aktuelle Farbpalette' ➃. Затем с помощью кнопки в разделе 'Bewehrungsbezeichnungssatz' вызовите диалог 'Bewehrungsbezeichnungssatz bearbeiten' ➄.

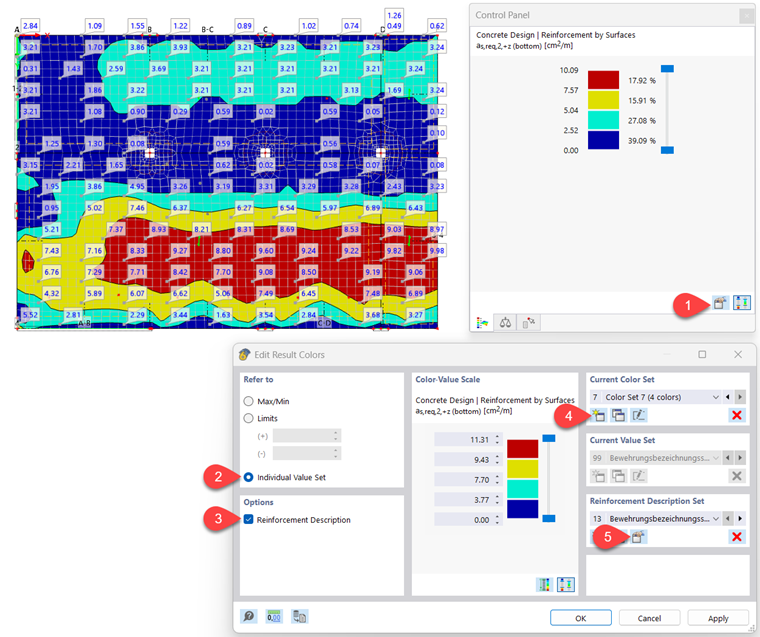

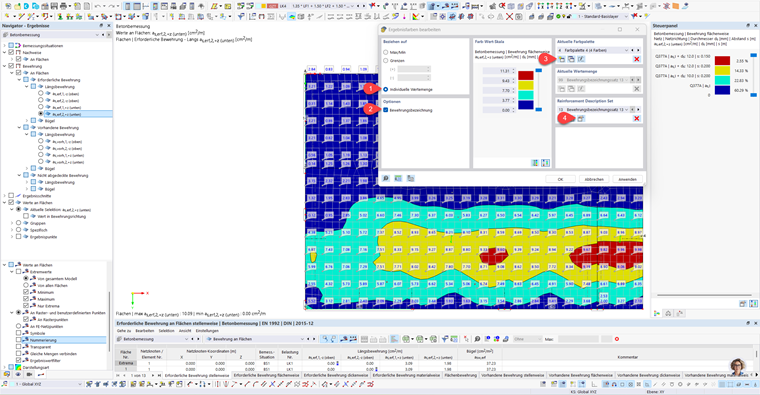

Применение набора обозначений арматуры

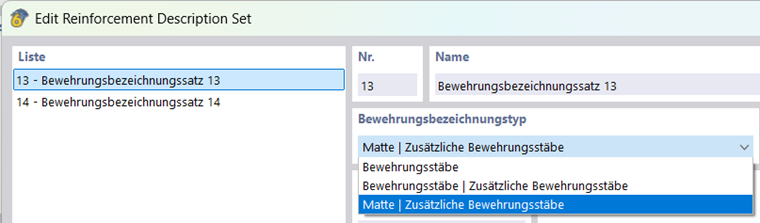

В диалоге сначала задайте основное исполнение поверхностной арматуры. Для этого в списке 'Bewehrungsbezeichnungstyp' доступны три варианта ➅:

• Арматурные стержни
• Арматурные стержни и дополнительные арматурные стержни
• Мат и дополнительные арматурные стержни

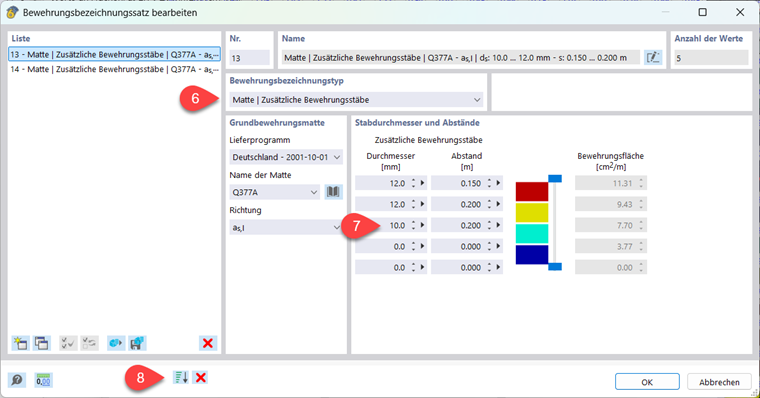

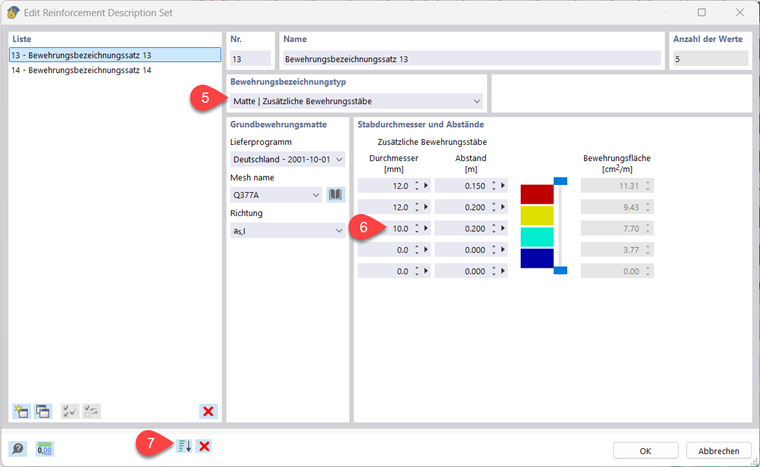

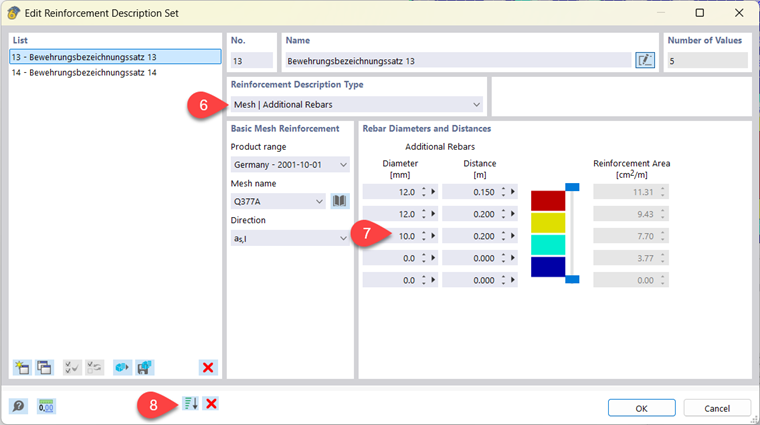

Динамическая адаптация площадей арматуры в наборе обозначений арматуры

Необходимое основное армирование поверхности может выполняться либо стержневой арматурой, либо арматурными матами. Если вы выбираете опцию 'Matte', можно задать подходящий мат в разделе 'Grundbewehrungsmatte'.

Для участков с повышенным изгибным растяжением существует возможность отображать дополнительную требуемую арматуру в виде арматурных стержней ➆. Соответствующие участки можно выбрать по цветовой градации. При этом в разделе 'Aktuelle Farbpalette' диалога 'Ergebnisfarben bearbeiten' (см. ➃ на рисунке Anwendung des Bewehrungsbeschreibungssatzes) можно задать, сколько различных областей армирования следует учитывать.

Области, покрываемые основной арматурой и дополнительными арматурными стержнями, после 'OK' отображаются соответственно в виде изоповерхностей или изолиний.

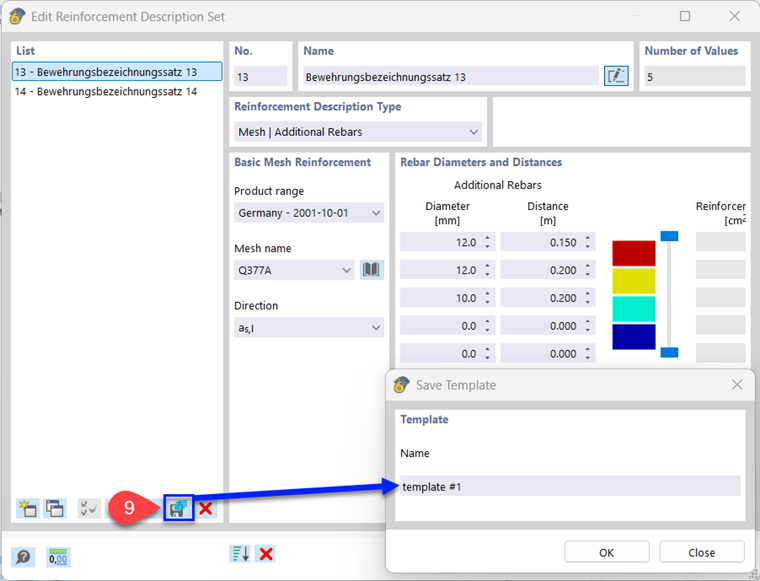

Теперь вы можете сохранить созданный набор обозначений арматуры для будущих проектов с помощью шаблонов, независимо от положения элемента ➈.

Значения на поверхностях

Категория 'Werte an Flächen' в конце верхней области навигатора предлагает различные возможности отображения результатов на поверхностях.

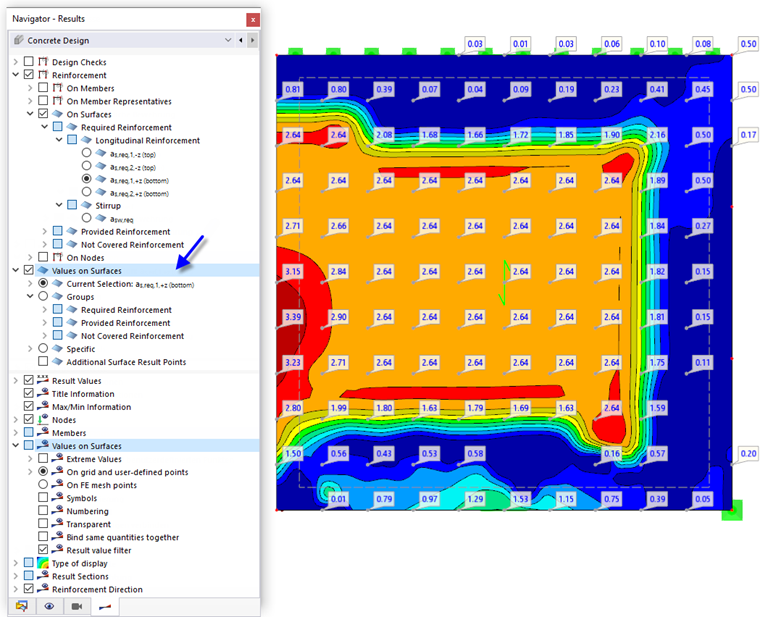

Изобразить значения требуемой нижней основной арматуры в точках решетки

Функции описаны в главе Ergebniswerte an Flächen руководства RFEM. Их также можно использовать для оценки результатов расчета.

С помощью опции Aktuelle Selektion отображаются значения вида арматуры, который вы задали выше в навигаторе. Таким образом, значения результатов в узлах сетки или КЭ-сетки – настраиваемые в нижней области навигатора – соответствуют распределениям по поверхности (см. рисунок выше).

Опция Gruppen позволяет отображать значения арматуры по слоям. При этом значения откладываются в направлении арматуры. Для такого способа отображения рекомендуется не показывать распределения результатов.

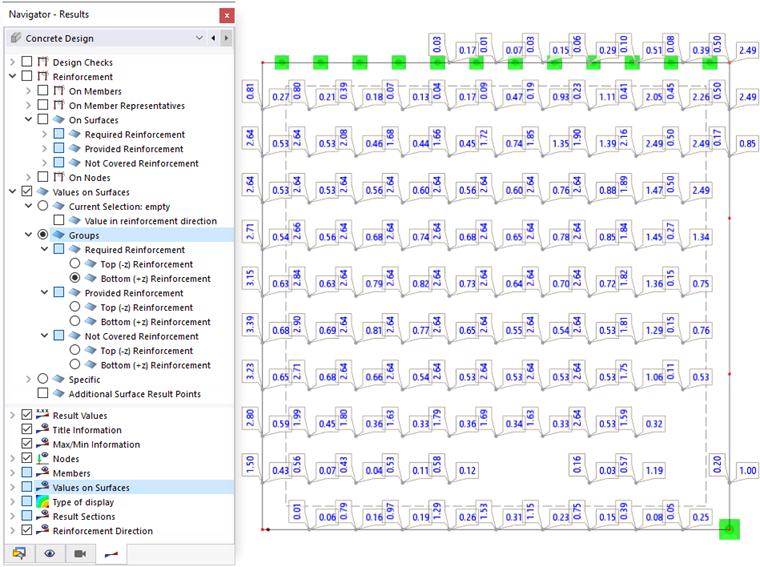

Отображение значений требуемой нижней арматуры в направлениях армирования

С помощью опции Spezifisch вы можете самостоятельно задать виды результатов для значений, связанных с арматурой.

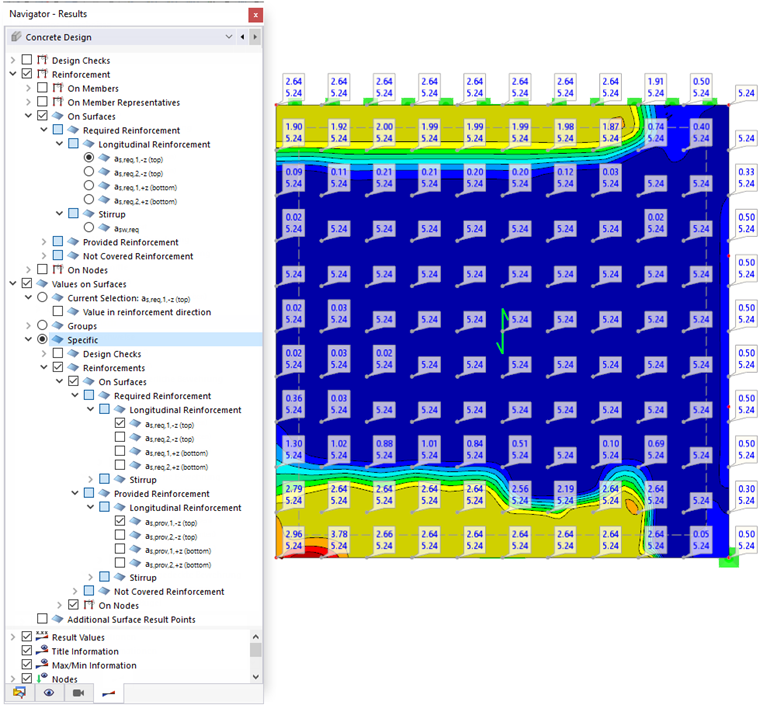

Отображение значений требуемой и существующей верхней основной арматуры
