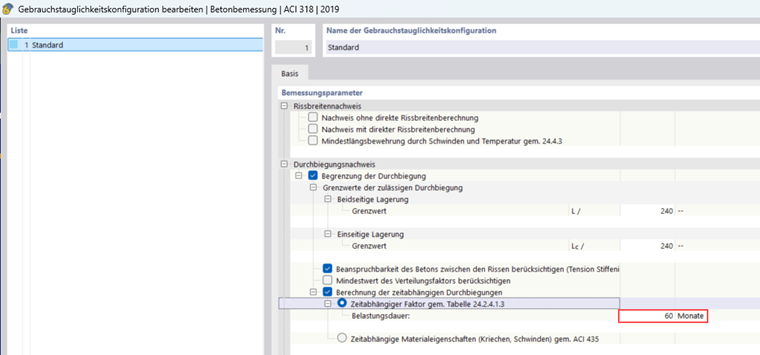

Нормоспецифические параметры организованы в диалоге 'Редактирование конфигурации пригодности к эксплуатации'. Здесь настройки для стержней и плоскостей управляются совместно.
'Параметры расчета' распределены по нескольким категориям, в которых вы можете внести изменения.
Проверка прогиба
Если установлено флажок 'Ограничение прогиба', программа проверяет элементы на соответствие допустимым пределам и выводит соответствующий критерий проверки. В этом случае важную роль играют условия опоры элементов.
В категории 'Предельные значения допустимого прогиба' предельное значение для расчета установлено с L/240 для 'Двухстороннего опирания' и с Lc/240 для 'Одностороннего опирания'.
Если вы установите флажок 'Учитывать переноску напряжения бетоном между трещинами (Tension Stiffening)', при проверке прогиба будет учтено усиливающее действие бетона на растяжение между трещинами. Этот эффект также называется "Tension Stiffening": в трещинных железобетонных элементах, хотя растягивающие силы в трещине воспринимаются исключительно арматурой, между двумя трещинами растягивающие напряжения передаются на бетон через (скользящий) контакт. Таким образом, бетон участвует в восприятии внутренних растягивающих сил, что приводит к увеличению жесткости элемента.
При аналитическом расчете деформаций учитывается повреждение сечения бетона в трещинном состоянии через коэффициент распределения ζ. Этот коэффициент автоматически определяется из ситуации нагрузки по элементам или узлам. Если вы установите флажок 'Учитывать минимальное значение коэффициента распределения', вы можете задать минимальное значение для ζ, например, чтобы на участках с нулевым моментом применить "минимальное повреждение", не обусловленное заданной нагрузкой.
При активации флажка „Расчет времени-зависимых прогибов“ в расчет деформаций включаются временные эффекты бетона (ползучесть и усадка). Временные эффекты бетона могут учитываться либо с помощью временного коэффициента согласно таблице 24.2.4.1.3 (ACI 318-19), либо на основе временных свойств материалов (ползучесть и усадка) согласно ACI 435.
Временной коэффициент согласно таблице 24.2.4.1.3
Временной коэффициент ξ определяется в зависимости от продолжительности нагрузки t. Согласно ACI 318-19, таблица 24.2.4.1.3, для продолжительности нагрузки от 12 до 60 месяцев используется линейная интерполяция:
- ξ = 1,4 для t = 12 месяцев
- 𝜉 = 2,0 для t = 60 месяцев
Продолжительность нагрузки необходимо ввести в конфигурации пригодности к эксплуатации.
Коэффициент долговременности λΔ для учета ползучести и усадки определяется согласно ACI 318-19: \( \lambda_\Delta = 1 + \dfrac{\xi}{1 + 50 \cdot \rho'} \)
Конечный прогиб в рассматриваемой точке определяется умножением мгновенного прогиба на коэффициент долговременности: \( u_z = u_{z,\mathrm{ges}} \cdot \lambda_\Delta \)
