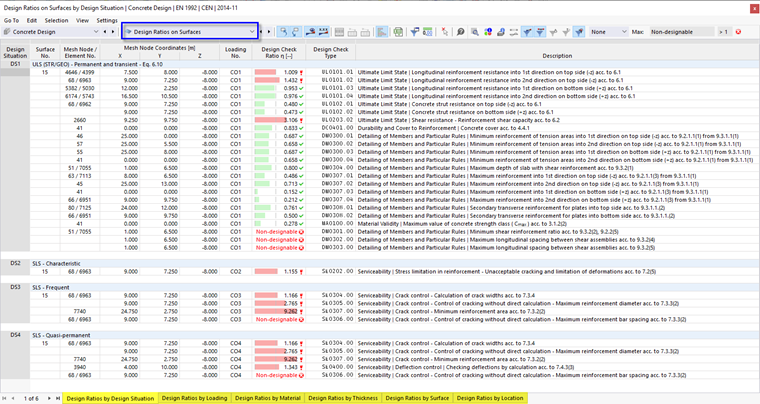

Таблицы результатов категории Коэффициенты использования для поверхностей содержат данные результатов, касающиеся выполненных проверок с соответствующими коэффициентами использования.
Результаты для поверхностей сортируются в закладках по следующим критериям:
- Нагрузки (расчетные ситуации, сочетания нагрузок)
- Свойства поверхности (материалы, толщина)
- Объекты (поверхности, точки сетки КЭ)
Номер поверхности
Для каждого критерия проверки указывается номер поверхности, имеющей наибольший коэффициент использования.
Узел сетки / элемент №
Указывается номер узла сетки КЭ, для которого был получен максимальный коэффициент использования. Второй номер обозначает конечный элемент, примыкающий к узлу КЭ, если там имеются отличающиеся расчетно значимые усилия.
Координаты узла сетки
В трех столбцах указываются глобальные координаты X, Y и Z узлов сетки КЭ.
Расчетная ситуация
Этот столбец содержит номера расчетных ситуаций, для которых представлены отдельные коэффициенты использования.
Нагрузка
Указываются номера сочетаний нагрузок или результатов, которые являются определяющими для соответствующих проверок.
Критерий проверки
В этом столбце приводятся условия проверки согласно нормы . Степень использования отображается длиной цветовой полосы.
Вид проверки
Каждая проверка обозначается идентификатором с номером. Например, проверки несущей способности имеют идентификатор 'UL', проверки эксплуатационной пригодности — 'SE', а проверки конструктивных правил — 'DM'. Вид проверки поясняется в столбце Описание.
Формула проверки
Этот столбец можно активировать в Менеджере таблиц . Он показывает уравнения нормы, по которым выполняются проверки.
Описание
Каждая проверка поясняется кратким описанием с указанием главы нормы.
Детали проверки для конкретного коэффициента использования можно просмотреть, нажав кнопку
или двойным щелчком по строке.
Фильтрация результатов по предельному состоянию
В зависимости от настроек фильтра в Менеджере таблиц , могут отображаться результаты всех или только выбранных видов проверок (например, только несущая способность).
С помощью кнопок на панели инструментов таблицы можно также напрямую фильтровать результаты по несущей способности, эксплуатационной пригодности и правилам армирования. Они доступны, если имеются проверки для соответствующих предельных состояний.
| Кнопка | Функция |
|---|---|
|
Показывает или скрывает результаты для предельного состояния несущей способности |
|
Показывает или скрывает результаты для предельного состояния эксплуатационной пригодности |
|
Показывает или скрывает результаты для правил армирования и конструктивных деталей |
|
Показывает или скрывает результаты для проверок пожарной безопасности |
|
Показывает или скрывает результаты для проверок на землетрясение (в разработке) |
Фильтрация результатов по коэффициенту использования
Список справа на панели инструментов таблицы позволяет фильтровать таблицы по значениям коэффициентов использования. С опцией Макс для каждого объекта выводится только наиболее значимая проверка.
В этом списке вы можете также создать собственные варианты фильтров в формате > #.##. Таким образом, в таблице будут отображаться только коэффициенты использования, превышающие заданное значение.
