блоки стержней

Железобетонные компоненты могут быть спроектированы как стержни или как блоки стержней. Наборы стержней особенно рекомендуются для примыкающих друг к другу балок и колонн. Таким образом, в модели можно отобразить непрерывную арматуру. Но также элементы с внутренними узлами типа # extbookmark manual|image020916|На стержне № разрешить этот тип моделирования для конкретной конструкции.

Чтобы иметь возможность определять расчетные параметры для набора стержней, установите флажок « Расчетные свойства» на вкладке ' Основание '.

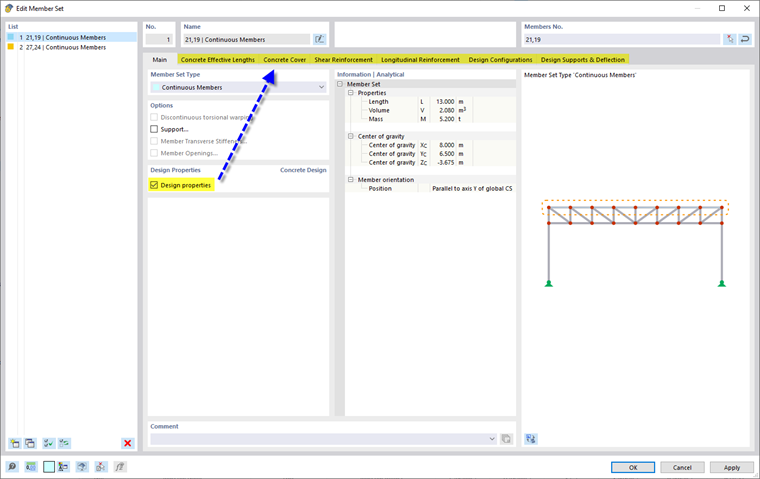

01 Активировать расчетные свойства набора стержней

Наборы стержней позволяют выполнить конструкцию компонента с поперечными стержнями. Это означает, что несколько стержней можно рассматривать как «один компонент» в расчете. Набор элементов должен быть набором элементов , а не ' группой элементов ', состоящей из нескольких элементов ветвления. В RSTAB можно проектировать только прямые однородные компоненты в виде набора стержней; Изогнутые формы также возможны в программе RFEM.

Расчетные стержни или набор стержней

Стержни, которые являются частью набора стержней, могут быть спроектированы как стержни или с помощью набора стержней. Чтобы избежать противоречий в записях и результатах, связанные стержни автоматически деактивируются при проектировании набора стержней. Однако при выборе для расчета элементов набора стержней набор стержней более высокого уровня деактивируется. Вы можете увидеть это в таблице Проектируемые объекты : Элементы - или набор элементов - указаны в столбце ' Invalid/Deactivated '.

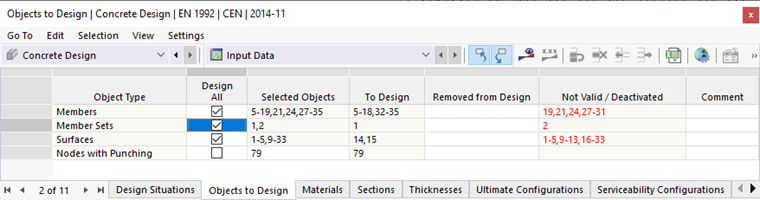

02 Автоматически деактивированные элементы набора элементов

В таблице результатов «Недействительный /деактивированный » все стержни, которые были разработаны с использованием набора стержней, снабжены соответствующим комментарием. Наборы стержней, которые были спроектированы как стержни, также перечислены в этой таблице.

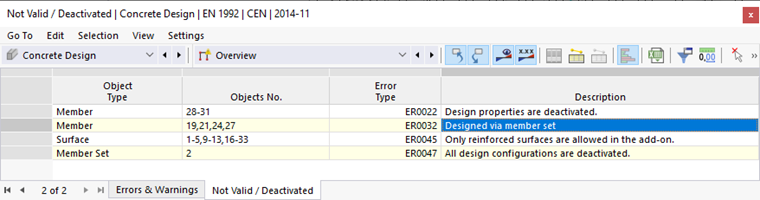

03 Таблица результатов со списком деактивированных стержней и наборов стержней

Убедитесь, что стержни и блок стержней ориентированы одинаково. Если выравнивания разные, программа отображает сообщение об ошибке при назначении расчетных свойств.

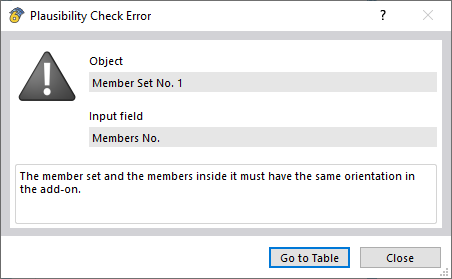

04 Сообщение в случае несовместимой ориентации стержней и блока стержней

Присвоить расчетные свойства

Вы можете назначить те же типы для расчета железобетонных конструкций и параметры для расчета железобетонных конструкций в качестве стержней. Поскольку набор стержней и содержащиеся в нем стержни не могут быть спроектированы одновременно, при активации 'расчетных свойств' появляется сообщение во избежание противоречия критериям определения. Если расчетные свойства назначаются набору стержней, то все его стержни получают расчетное свойство ' По вышестоящему набору стержней '.

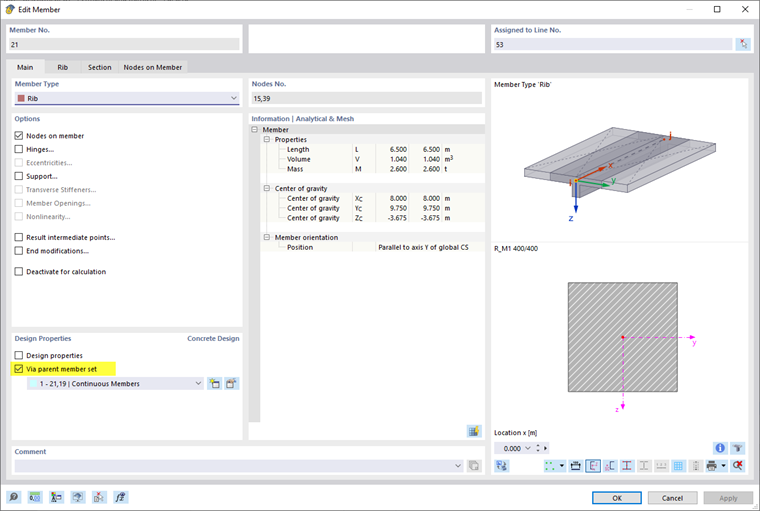

05 Расчетные свойства стержня «через родительский набор стержней»

Если элемент еще не назначен набору стержней, можно использовать кнопку в разделе ' Расчетные свойства ', чтобы создать новый набор стержней. Используйте кнопку , чтобы открыть диалоговое окно редактирования для выбранного вышестоящего набора стержней.
