Армирование от продавливания

С помощью «Армирования на продавливание» вы задаете, как выполняется армирование против продавливания в поверхности. Параметры для круговых сечений и ветвей следует понимать как типы, аналогично поверхностному армированию, которые затем назначаются соответствующим узлам. Возможности ведения армирования согласованы с расчетной нормой.

Возможности ввода

В программе предусмотрено несколько способов задания армирования на продавливание.

Контекстное меню навигатора

Щелкните в 'Навигатор - Данные' правой кнопкой мыши по элементу Армирование в категории Армирование и выберите в контекстном меню Новое армирование на продавливание.

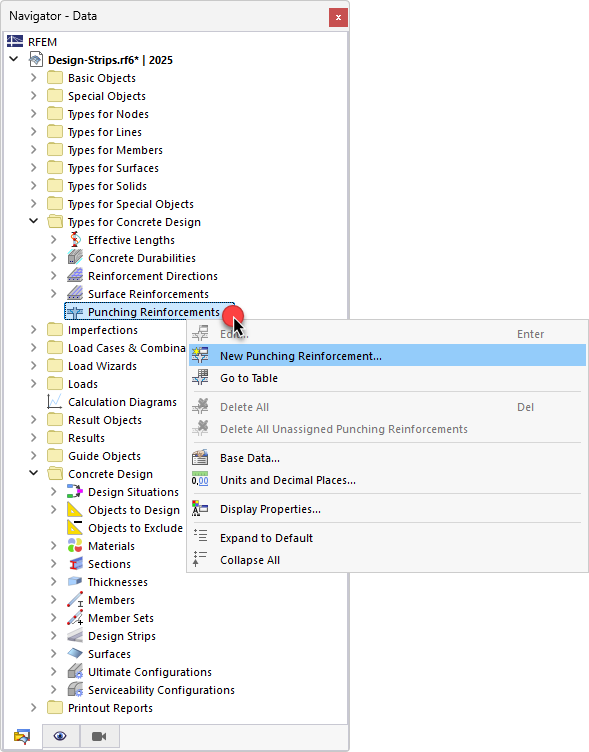

Определение армирования от пробоя через контекстное меню навигатора

Таблица

В таблице задайте главную категорию Структура и подкатегорию Армирование. На листе Армирование на продавливание выполните двойной щелчок в пустой строке.

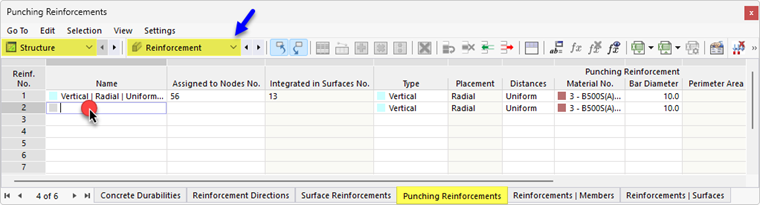

Определение арматуры для пробоя в таблице

Свойство узла

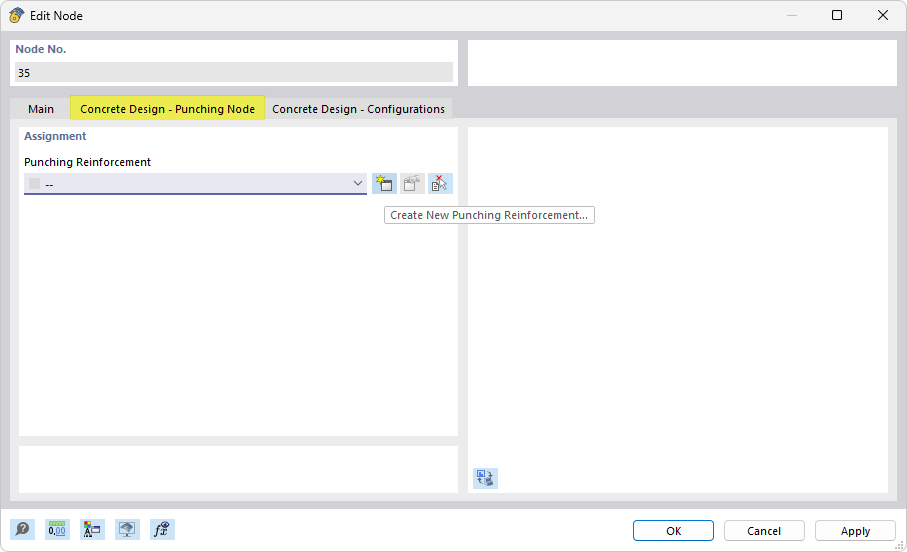

Вы можете создать новое армирование на продавливание непосредственно как свойство узла. Откройте диалог Редактировать узел. В разделе 'Свойства расчета' установите флажок Проверка на продавливание и затем перейдите на вкладку Расчет железобетона - Узел на продавливание.

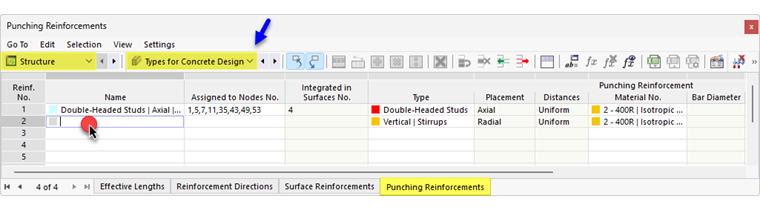

Определение протыкаемой арматуры в диалоге «Изменить узел»

Основные параметры

На вкладке Основные параметры задаются базовые настройки армирования на продавливание.

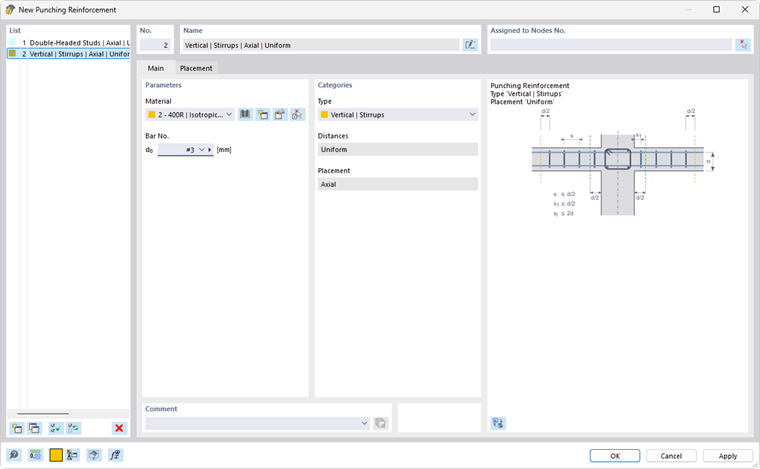

Новая поперечная армирования от пробоя | Основы

Параметры

Материал

Назначьте армированию на продавливание материал. Если подходящая арматурная сталь уже определена в модели, она доступна для выбора в списке. В противном случае с помощью кнопки вы можете создать новый материал, перейдя в диалоге Новый материал к библиотеке материалов. Эта библиотека также доступна напрямую через кнопку . Там по умолчанию установлен тип материала 'Арматурная сталь'.

С помощью кнопки можно изменить уже назначенный материал. Кнопка позволяет графически перенять арматурную сталь с другой поверхности.

Диаметр стержня

Задайте диаметр d_s арматурных хомутов или анкерных головок. В списке доступно несколько вариантов. Диаметр можно также задать вручную.

Категории

Тип

Тип описывает геометрическое расположение армирования на продавливание. Для расчета по EN 1992 доступны следующие варианты:

• Вертикальный (ветви арматуры без наклона)
• Двойная анкерная головка | Рифленый стержень (согласно европейскому техническому руководству EOTA/ETA [1]), см. также Производственные значения для анкерных головок)

При расчете по ACI 318 и CSA A23.3 в списке доступны следующие варианты:

• Вертикальный | Хомут
• Вертикальный | Несколько ветвей
• Вертикальный | Поперечная ветвь
• Двойная анкерная головка
• Анкерная головка с базовой шиной

Типы показаны в схеме диалога.

Расстояния

Задайте, как ветви или анкерные головки армирования на продавливание распределяются в круговых сечениях. Для расчета по EN 1992 доступны следующие варианты:

• Вертикальный:
  • Постоянно
  • Неодинаково
• Двойная анкерная головка:
  • Плита | Равномерно
  • Фундамент | Равномерно
  • Общий

При расчете по ACI 318 или CSA A23.3 возможен только постоянный шаг.

На вкладке Размещение можно подробно задать расположение армирования.

Размещение

Тип описывает, где располагается армирование на продавливание: при расчете по EN 1992 хомуты в круговых сечениях располагаются 'радиально'. При проверке на продавливание по ACI 318 и CSA A23.3 элементы армирования размещаются 'осево'.

Размещение

На вкладке Размещение задается, как уложено армирование на продавливание. Возможности ввода согласованы с заданием в разделе Категории вкладки 'Основные параметры'.

Постоянно (хомуты)

При постоянном расположении хомуты равномерно распределяются по отдельным круговым сечениям.

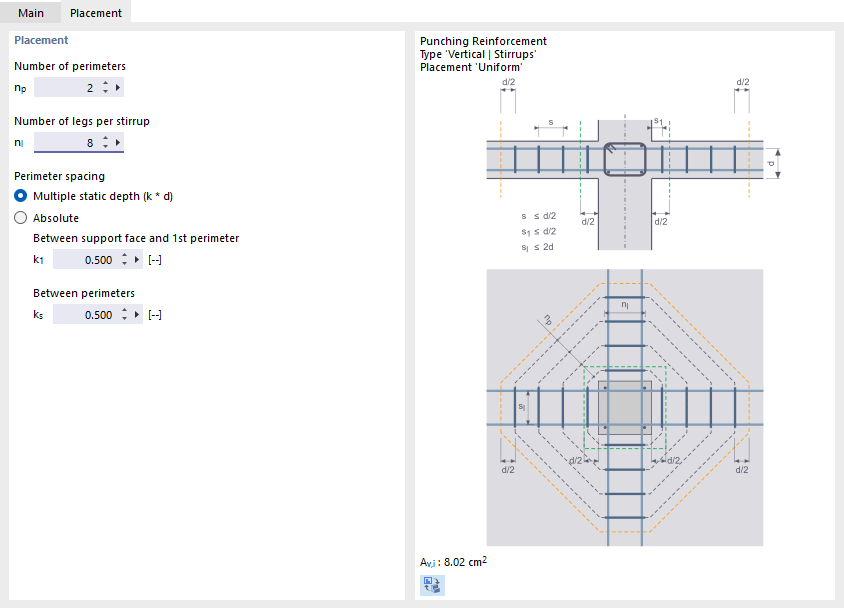

Армирование от продавливания с постоянным шагом

Задайте число круговых сечений n_p и число ветвей в каждом круговом сечении n_l. Таким образом в каждом круговом сечении укладывается одинаковое количество хомутов.

Шаг круговых сечений может быть автоматически определен как 'Кратная статическая высота (k * d)' или задан как 'Абсолютный' с пользовательскими расстояниями. Параметры показаны на схеме диалога.

Неодинаково (хомуты) / Общий (шпильки)

При расчете по EN 1992 вы можете также задать расположение армирования на продавливание — хомутов или анкерных головок — вручную.

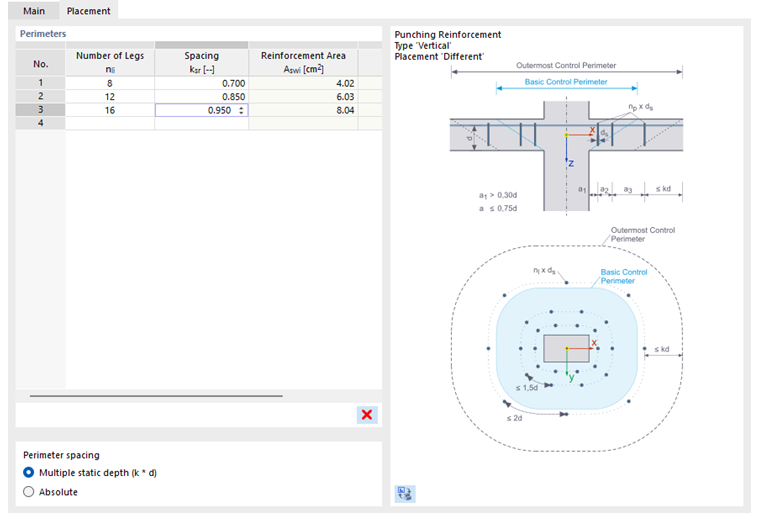

Противопродавливающая арматура с различным шагом

В таблице задайте число ветвей или число шпилек n_li и расстояние k_sr кругового сечения. Каждая строка описывает параметры одного кругового сечения.

Плита/Фундамент | Равномерно (шпильки)

При равномерном расположении армирования на продавливание в плите или фундаменте шпильки распределяются с одинаковым шагом в каждом круговом сечении.

Армирование анкерными болтами с равномерным распределением для фундамента

Задайте число круговых сечений n_p и число шпилек n_l в каждом круговом сечении. Таким образом в каждом круговом сечении укладывается одинаковое количество шпилек.

Шаг круговых сечений может быть автоматически определен как 'Кратная статическая высота (k * d)' или задан как 'Абсолютный' с пользовательскими расстояниями. Параметры показаны на схеме диалога.

Производственные значения для анкерных дюбелей с головкой

Расчет узлов на продавливание с двойными анкерными головками основан на техническом правиле EOTA TR 060 [1]. Производители двойных анкерных головок или дюбельных шин также ссылаются на эту расчетную норму. Для маркировки CE изделия должны быть испытаны на техническую пригодность и допущены с соответствующим сертификатом ETA.

Для расчета в программе вам необходимы отраслевые допуски ETA. Как правило, их предоставляют производители. Значения в этих допусках могут отличаться у разных производителей. Поэтому следует проверить, правильно ли параметры заданы в конфигурации расчета:

1. Откройте диалог Редактировать конфигурацию несущей способности.
2. Перейдите на вкладку Нормативные параметры.

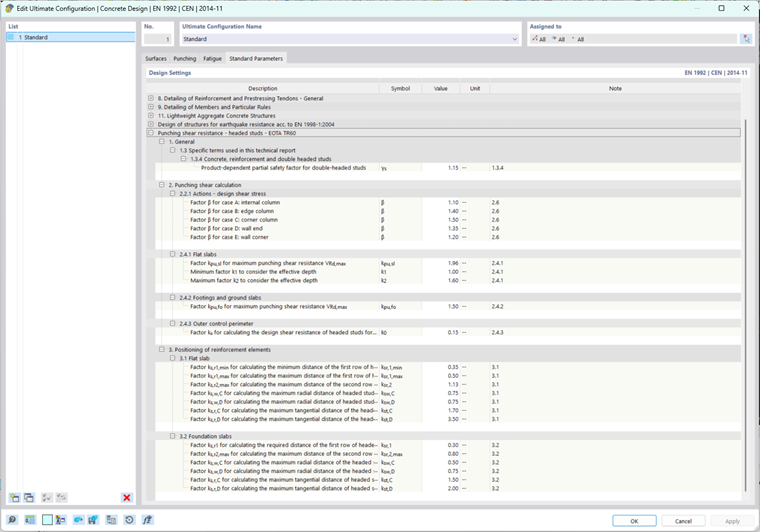

3. Прокрутите до последней категории Сопротивление продавливанию - анкерные головки - EOTA TR60

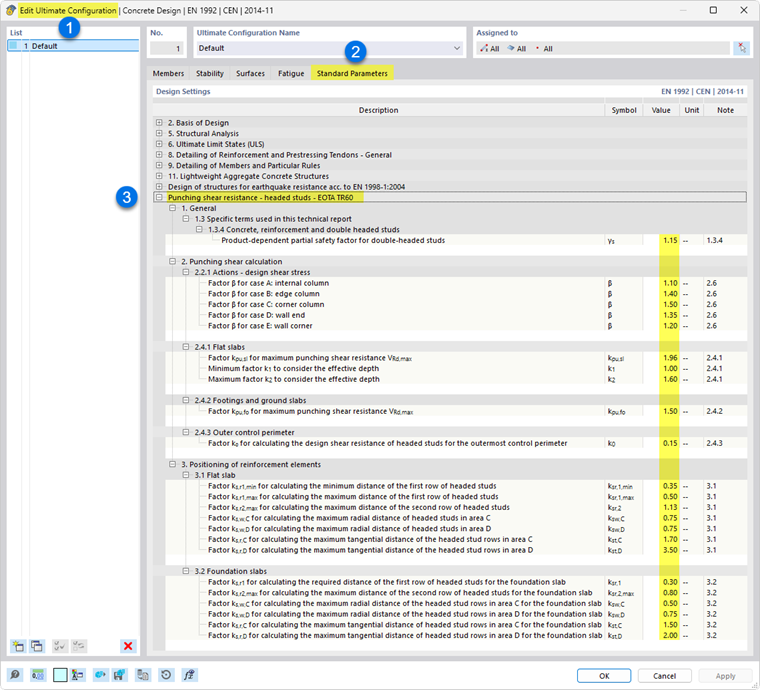

Проверить параметры для приварных упоров по EOTA TR 060
