Усталость

Регистр Усталостные состояния в окне диалога "Конфигурация несущей способности" управляет конфигурацией для проверки на усталость. Если такие проверки должны быть выполнены, установите флажок 'Усталость'. Затем вы можете задать метод проверки.

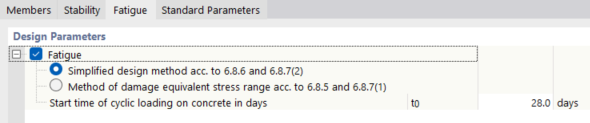

Изменение конфигурации несущей способности - усталость

Упрощенный метод проверки

Упрощенная проверка амплитуды колебаний выполнена, если для определенных критериев обеспечено достаточное сопротивление усталости. Выбранная комбинация воздействий для проверки соответствует расчетной ситуации 'GZG - Часто' (формула 6.15b по EN 1990).

Упрощенный метод проверки по EN 1992-1-1 включает следующие проверки:

• Продольная арматура из-за изгиба и нормальной силы согласно 6.8.6
• Сопротивление сдвигу согласно 6.8.7 (4)
• Продольная арматура из-за взаимодействия кручения, изгиба, нормальной силы и сдвига по 6.8.6
• Бетонное напряжение наклонных сжатых стоек согласно 6.8.7 (2)
• Бетонное нормальное напряжение из-за взаимодействия изгиба и нормальной силы согласно 6.8.7 (2)

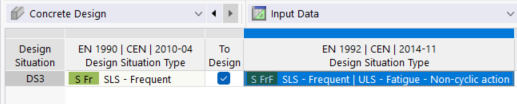

Выбор упрощенного метода

Метод эквивалентной амплитуды напряжения усталости

Альтернативно, проверка на усталость осуществляется по эквивалентным амплитудам колебаний. Комбинация воздействий для проверки соответствует расчетной ситуации ´GZT (FAT) – Усталость´ (формула 6.69 по EN 1992-1-1). Для учета значения Q_fat, содержащегося в комбинации, он должен быть назначен соответствующему(им) загружениям в дополнительных настройках.

Метод эквивалентной амплитуды напряжения усталости по EN 1992-1-1 включает следующие проверки:

• Продольная арматура из-за изгиба и нормальной силы согласно 6.8.5
• Сопротивление сдвигу согласно 6.8.7 (4)
• Продольная арматура из-за взаимодействия кручения, изгиба, нормальной силы и сдвига по 6.8.5
• Бетонное напряжение наклонных сжатых стоек согласно 6.8.7 (1)
• Бетонное нормальное напряжение из-за взаимодействия изгиба и нормальной силы согласно 6.8.7 (1)

Метод эквивалентного разрушения диапазон напряжений

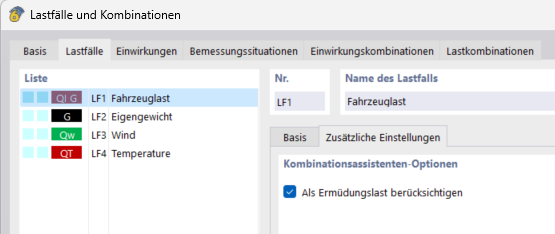

Qfat - усталостная нагрузка

Модификация метода эквивалентной амплитуды напряжения усталости

Корректирующий фактор λ_s для вычисленной эквивалентной амплитуды напряжения усталости

Для метода эквивалентных амплитуд напряжений может быть изменен эквивалентный для усталости стали фактор λ_s согласно EN 1992-2 NN.2.1 и NN.3.1. Фактор используется в мостостроении.

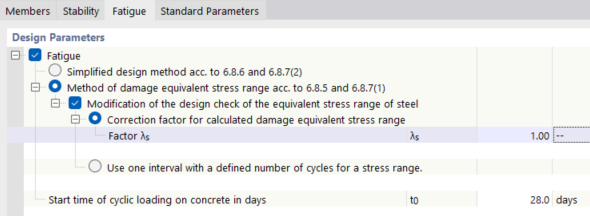

Выбор поправочного коэффициента

Интервалы с определенным числом циклов

Для метода эквивалентных амплитуд напряжений здесь может быть определено количество циклов. По кривым усталостной прочности (линии Вёлер) амплитуда напряжения для арматуры рассчитывается согласно таблице 6.3N EN 1992-1-1.

Выбрать количество циклов

Начальное время циклической нагрузки на бетон

Для обоих вышеупомянутых методов проверки необходимо указать время, с которого начинает действовать циклическая нагрузка. Это значение влияет на β_cc(t0) по EN 1992-1-1 3.1.2 (6), что, в свою очередь, влияет на прочность бетона f_cd,fat для бетонных проверок.

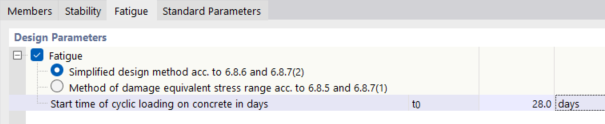

Выбор времени начала циклической нагрузки
