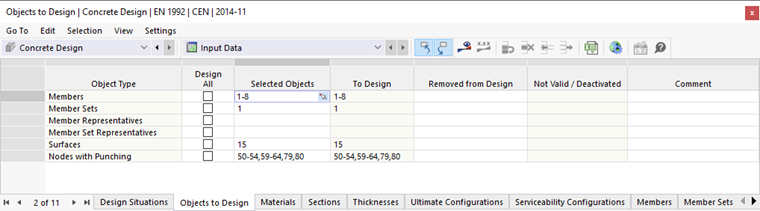

В таблице Объекты для расчета построчно перечислены все имеющиеся в модели 'типы объектов', которые подходят для расчета железобетонных конструкций:
- Стержни
- Наборы стержней
- Представители стержней
- Представители наборов стержней
- Плоскости (только RFEM)
- Узлы с продавливанием (только RFEM)
Выбор объектов для расчета
Контрольное поле в столбце 'Рассчитать все' позволяет быстро выбрать все доступные объекты для расчета. При этом ввод данных в столбце 'Выбранные объекты' блокируется, и автоматически выбираются все номера всех объектов данного типа, например, все стержни или все поверхности.
В качестве альтернативы вы можете вручную указать, какие объекты будут исследоваться при расчете. Для этого отключите контрольное поле 'Рассчитать все' и введите номера соответствующих объектов в столбец 'Выбранные объекты'. С помощью кнопки
в конце ячейки вы также можете выбрать объекты графически.
@non-valid@
Недопустимые или отключенные объекты
Столбцы 'Для расчета' и 'Недопустимые / отключенные' заполняются автоматически. Таким образом, все стержни из материалов (сталь, дерево) или сечения (прокатный профиль), не подходящих для расчета железобетонных конструкций, распознаются и отключаются для расчета. Также отключаются все стержни, которые рассчитываются как набор стержней (см. главу Наборы стержней).
Исключение объектов из расчета
Если вы хотите исключить (допустимый) объект из расчета, введите его номер в столбец 'Исключено из расчета'. Столбец 'Для расчета' тогда укажет все объекты, для которых производится расчет.
