Защитный слой бетона

На вкладке Бетонное покрытие вы можете управлять бетонным покрытием арматуры, которая используется для расчета стержня.

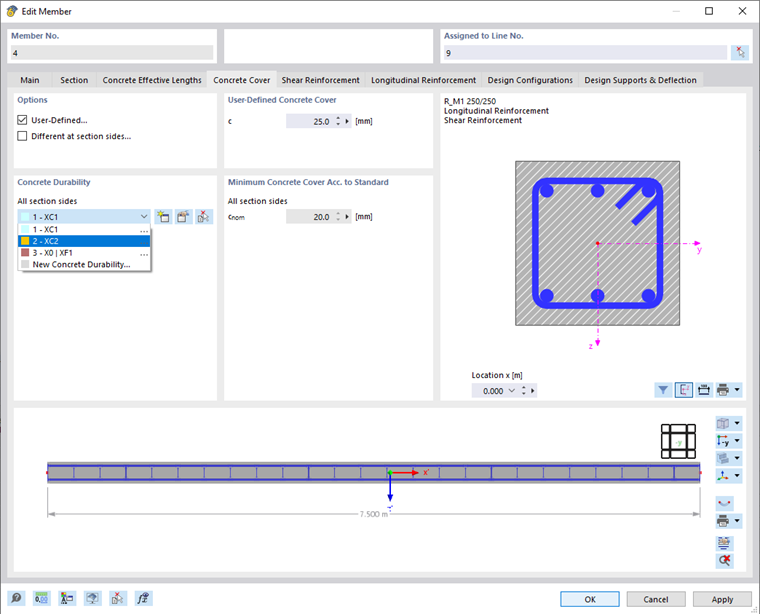

01 Определение бетонного покрытия

Опции

Два флажка в этом разделе отключены по умолчанию, поэтому защитное покрытие бетона определяется на основе класса воздействия. Если вы отметите опцию, вы можете указать бетонное покрытие user-defined или different-cover Различное на сторонах сечения .

Долговечность бетона

В большинстве случаев защитное покрытие бетона зависит от прочности бетона, которую вы назначаете стержню. Программа определяет бетонное покрытие прямо из этой спецификации. Если вы уже определили типы прочности бетона , вы можете выбрать соответствующий тип из списка.

С помощью кнопки вы можете создать новый (или другой) тип. Кнопка позволяет редактировать тип прочности бетона, выбранный в списке. Вы можете использовать кнопку , чтобы графически перенять тип другого стержня.

Минимальный защитный слой бетона по норме

Минимальное защитное покрытие бетона c_nom указано здесь в соответствии с # extbookmark manual|image026561|Для выбранного класса воздействия необходимо соблюдать стандарт №. Это значение нельзя изменить.

Пользовательский защитный слой бетона

Этот раздел отображается только в том случае, если вы установили флажок Пользовательский в разделе options options . Здесь вы можете указать бетонное покрытие вручную (см. Изображение image031088 Задать бетонное покрытие ). Значение c представляет собой расстояние между внешней стороной хомута и краем сечения.

Различное бетонное покрытие на сторонах сечения

Если для сечения не существует единого класса экспозиции, можно также задать бетонные покрытия для отдельных сторон. Для этого в разделе options options поставьте галочку напротив. Затем вы можете выбрать соответствующий класс воздействия для каждой стороны сечения (сверху, снизу, слева, справа) в разделе 'Долговечность бетона' и, таким образом, управлять защитным слоем бетона.

05 Определение различного бетонного покрытия на сторонах сечения

Графика

Справа вы можете увидеть сечение стержня, под продольным сечением. Функции двух графических областей описаны в главе # extbookmark manual|графический|Арматура на сдвиг № описана.

1. banner.tip @ Любое изменение защитного слоя бетона отображается сразу справа на графике сечения.
