В навигаторе ' - Результаты ' задайте результаты расчета сечений арматуры, которые должны отображаться графически в узлах продавливания. Вы можете выбрать конкретные результаты для требуемой арматуры (продольная арматура as, erf, арматура от продавливания Asw, erf ), а также для существующей продольной арматуры as.
Для каждого узла сдвига при продавливании отображается площадь сечения выбранного типа арматуры.

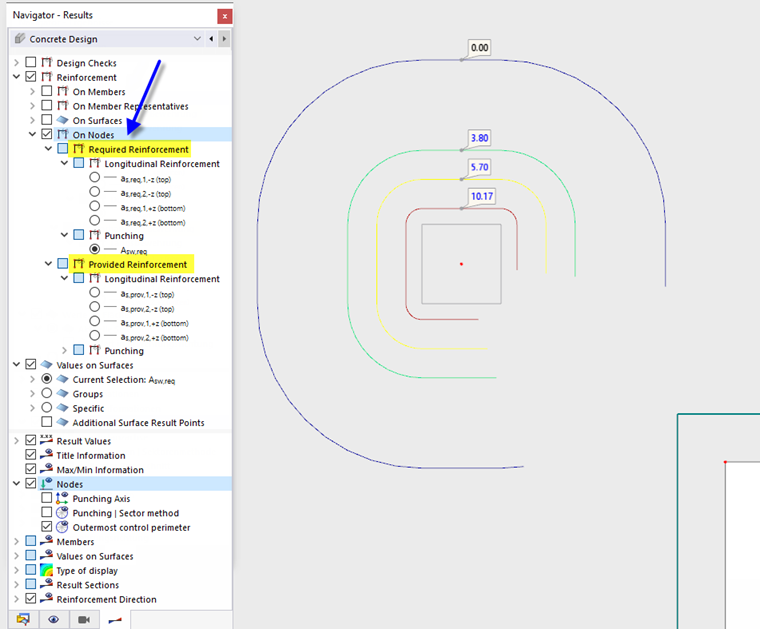

Как показано на рисунке выше, по изолинии можно определить арматуру по периметру. Для этого активируйте флажок в категории ' Значения на поверхностях '. Вы можете отобразить или скрыть крайний периметр с помощью соответствующей опции в нижней области навигатора.
Совет
С помощью типа отображения категории ' ' в нижней части навигатора или с помощью кнопки списка
на панели инструментов можно переключаться между отображением изоповерхностей и изолиний.
