Долговечности бетона

Для расчета по норме EN 1992-1-1 необходимо определение ' прочности бетона ', чтобы программа могла, например, автоматически наложить защитное покрытие бетона. Поэтому данный тип расчета из бетона доступен только в том случае, если вы ввели руководство # extbookmark |image026561|Для расчета указали стандарт № EN 1992. Этот тип не существует ни для одного из других стандартов проектирования. Затем вам необходимо вручную определить бетонное покрытие для каждого компонента.

01 Диалог 'Новая прочность бетона'

классы среды

Вкладка Классы воздействий предлагает классы воздействий для арматуры и бетона. Вы можете контролировать выбор с помощью флажков и списков.

Если вы выберете ' Нет риска коррозии или разрушения ' для ' класса воздействия для арматуры ', вы определите класс воздействия X0.

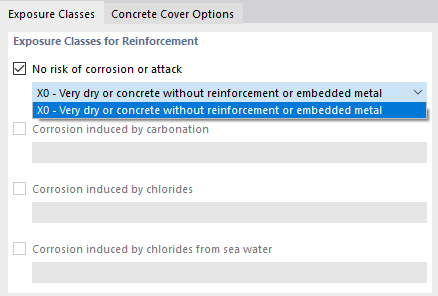

02 Класс воздействия X0: Без риска коррозии или агрессии

Класс воздействия X0 имеет значение для фундаментов без арматуры и без наледи, а также для внутренних компонентов без арматуры. Однако в настоящее время проектирование неармированных фундаментов невозможно. Поэтому этот вариант играет второстепенную роль. Если вы все равно используете класс воздействия X0, программа предполагает, что минимальное защитное покрытие бетона для расчета составляет 20 мм.

Вы также можете выбрать несколько объектов на вкладке ' Классы воздействий '. Затем в соответствии с графиком справа в диалоговом окне определяется класс воздействия, который на основе этого выбора является решающим для бетонного покрытия.

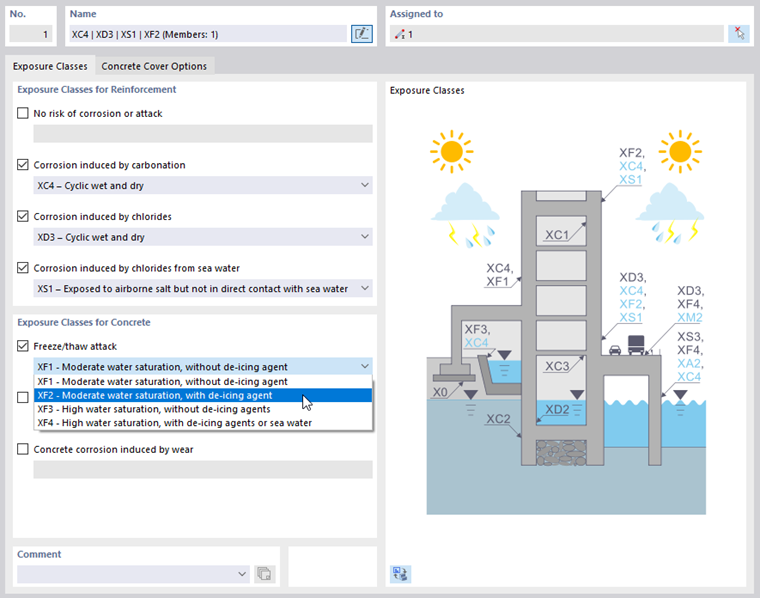

03 Множественный выбор классов воздействия

Соответствующий класс воздействия показан в инфографике черным цветом. Классы экспозиции, которые играют в данной комбинации второстепенную роль, показаны синим цветом. Это позволяет быстро проверить возможные сочетания классов воздействия для различных компонентов.

Наименование

Программа генерирует название из выбранных классов воздействия, которое описывает тип прочности бетона. Вы можете использовать кнопку рядом с этим сгенерированным именем, чтобы изменить запись и назначить пользовательское имя. Это способствует наглядности, особенно в случае моделей с большим количеством различных типов, и упрощает присвоение типов отдельным компонентам.

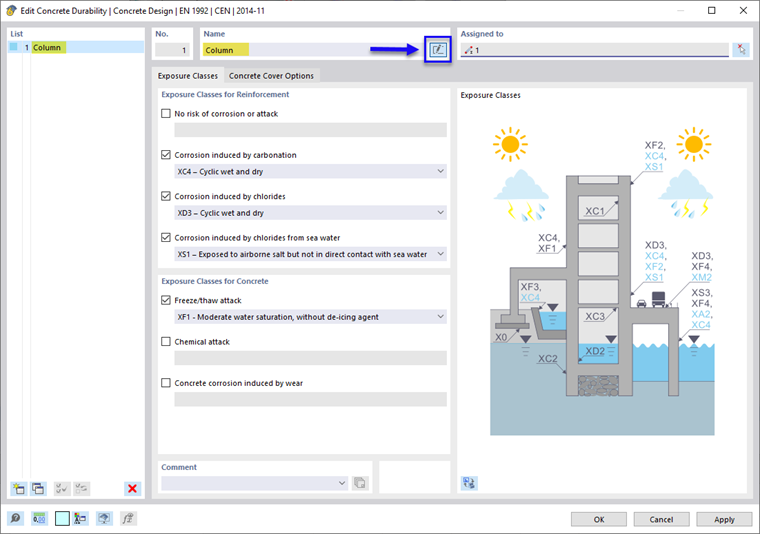

05 Долговечность бетона с пользовательским названием

Придано к

В этом разделе указывается количество стержней и поверхностей, которым был назначен выбранный тип прочности бетона. С помощью кнопки вы можете добавлять или деактивировать другие объекты.

Опции защитного слоя бетона

Вкладка «Параметры защитного слоя бетона» позволяет настроить защитное покрытие бетона в зависимости от классов воздействия.

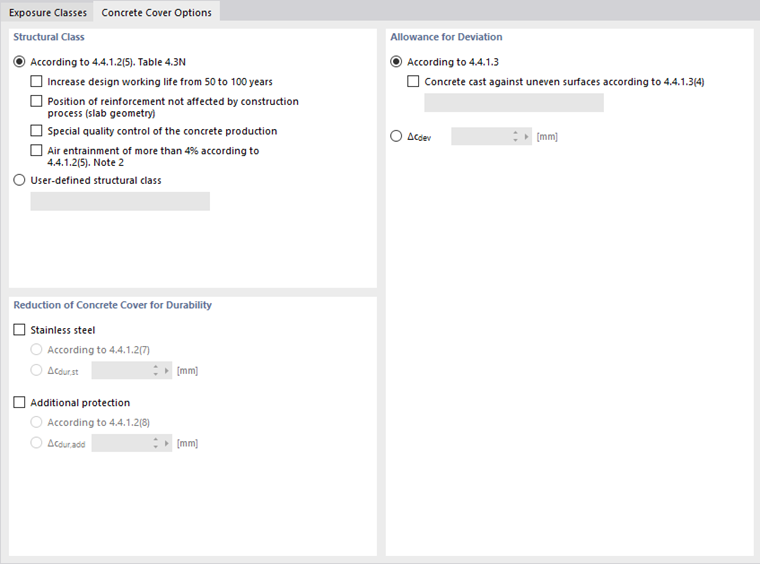

07 Варианты бетонного покрытия для EN 1992 (CEN)

класс сооружения

С помощью опций этого раздела вы можете увеличивать или уменьшать класс требований, как описано в EN 1992-1-1, таблица 4.3N, при условии, что существуют особые условия в сроке службы или свойствах бетона. Либо выберите из списка ' Пользовательский класс требований '.

Уменьшение защитного слоя бетона для долговечности

Флажки в этом разделе позволяют уменьшить защитное покрытие бетона в случае применения арматуры из нержавеющей стали или специальных защитных мер.

поправка на расчетное отклонение

Припуск Δc_dev означает допустимое отрицательное отклонение при проведении строительных работ с целью учета незапланированных отклонений. В этом разделе вы можете использовать ' Спецификации, рекомендованные при производстве на неровных поверхностях ', чтобы увеличить номинальный размер. В качестве альтернативы можно определить размер интереса как пользовательский.
