Сечения для расчета бетонных конструкций

В таблице Сечения категории 'Расчёт железобетонных конструкций' перечислены все сечения, определённые для модели.

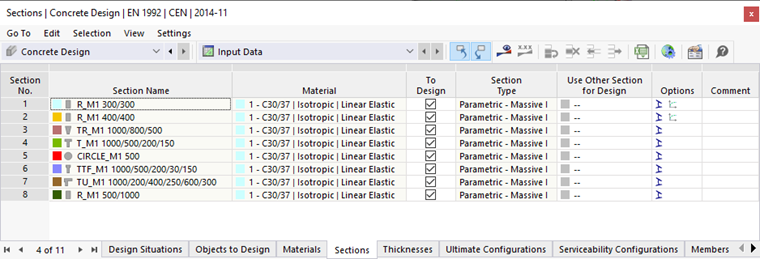

Таблица «Сечения» для расчета бетона

Допустимые сечения

Цвет шрифта сечений указывает на использование и допустимость сечения для расчёта железобетонных конструкций:

• чёрный = сечение пригодно для расчёта
• красный = сечение непригодно для расчёта
• синий = сечение не используется в модели
• серый = сечение не используется у объектов, подлежащих расчёту

Сечения для расчёта железобетонных конструкций

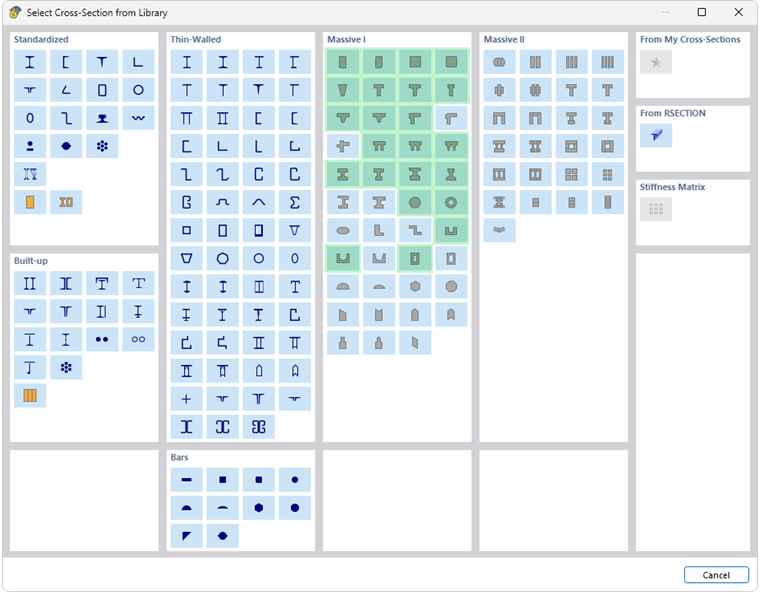

На текущем этапе разработки программы рассчитываемы ещё не все типы толстостенных сечений: для расчётов стержней необходимо создать арматуру в виде Позиций , согласованной с геометрией сечения. Схема армирования для менее распространённых сечений ещё находится в разработке. Поэтому в таблице такие сечения отображаются красным цветом.

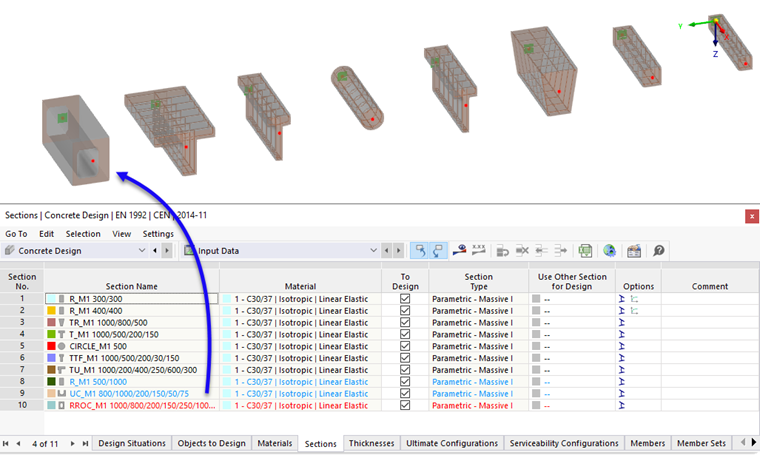

Неверный тип сечения без предложения армирования

Удаление сечения из расчёта

В допустимом сечении можно исключить все объекты, которым назначено данное сечение, из расчёта, сняв флажок 'Расчёт'. Эти объекты классифицируются в таблице Объекты, подлежащие расчёту как «Недействительные / отключённые» и при расчёте не исследуются.

Замена сечения для расчёта

Если для расчёта требуется использовать другое сечение, чем в модели, можно указать обозначение альтернативного сечения в столбце «Использовать другое сечение для расчёта». Это не влияет на результаты статического расчёта: для расчёта альтернативного сечения используются рассчитанные внутренние силы стержней.

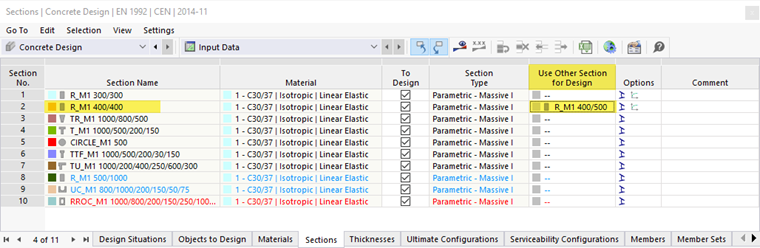

Использование другого сечения для проектирования

Если в этом столбце задано другое сечение, в контекстном меню этой ячейки доступны дополнительные опции. Например, с их помощью можно экспортировать изменённое сечение в основную программу, чтобы заново рассчитать внутренние силы с изменёнными жёсткостями.

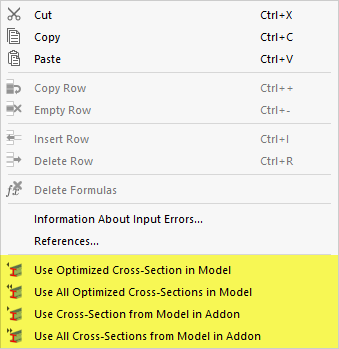

Контекстное меню с параметрами экспорта или импорта сечения

Опции

Символы в столбце «Опции» обозначают различные настройки или изменённые значения. Они позволяют быстро получить обзор, например, чтобы распознать сечения с изменёнными свойствами.

Условные обозначения сечений в колонке «Опции»

Щелчком по символу можно открыть диалоговое окно редактирования сечения.

	Указывает, что жёсткость на кручение (депланацию) сечения не учитывается
	Указывает, что активирована опция Расширенные временные параметры бетона
