Расчетные характеристики

Армирование в узлах

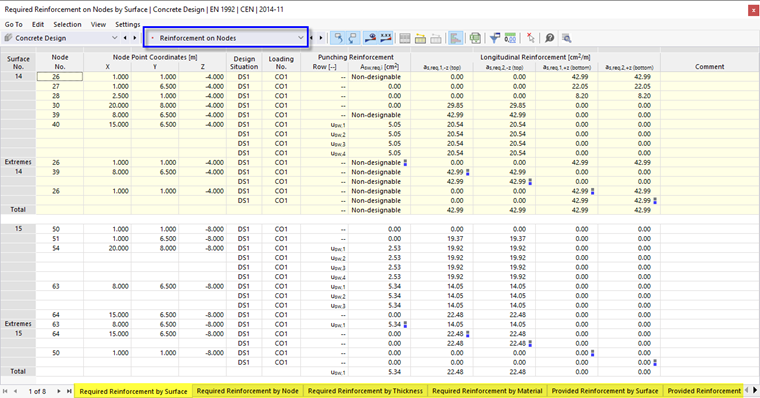

In den Ergebnistabellen der Kategorie Bewehrung an Knoten sind die erforderlichen Bewehrungsquerschnitte aufgelistet, die sich aus den Schnittgrößen der Bemessungssituation für Tragfähigkeit ergeben. Falls die Längsbewehrung zur Vermeidung von Durchstanzbewehrung (siehe Kapitel Flächen ) automatisch erhöht wurde, sind auch diese Bewehrungsquerschnitte berücksichtigt. Die Extremwerte jeder Bewehrungsart sind in den Zeilen mit Farbpunkten gekennzeichnet.

In weiteren Tabellen werden die vorhandenen Bewehrungsquerschnitte angegeben.

Die Bewehrungen an den Knoten sind in den Registern nach folgenden Kriterien sortiert:

  • Objekte (Flächen, Knoten)
  • Flächeneigenschaften (Dicken, Materialien)

Узел №


Für jeden Extremwert der Bewehrung wird die Nummer des maßgebenden Knotens angegeben.

Knotenpunkt-Koordinaten


In den drei Spalten werden die Koordinaten X, Y und Z der Knoten ausgewiesen.

Bemessungssituation


Diese Spalte benennt die Nummern der Bemessungssituationen, für die die einzelnen Bewehrungen vorliegen.

Belastung


Es werden die Nummern der Last- oder Ergebniskombinationen angegeben, die für die jeweiligen Bewehrungen maßgebend sind.

Durchstanzbewehrung


Die Durchstanzbewehrung wird für die Rundschnitte der einzelnen Durchstanzreihen ausgegeben.

Bewehrung Beschreibung
Asw Querschnitt der Durchstanzbewehrung, die über den Umfang u einer jeden Reihe zu verteilen ist

Längsbewehrung


Folgende Ergebnisse werden für die Längsbewehrung ausgegeben:

Bewehrung Beschreibung
as,1,-z (oben) Querschnitt der oberen Längsbewehrung für Membrankräfte und Biegemomente in Bewehrungsrichtung 1
as,2,-z (oben) Querschnitt der oberen Längsbewehrung für Membrankräfte und Biegemomente in Bewehrungsrichtung 2
as,1,-z (unten) Querschnitt der unteren Längsbewehrung für Membrankräfte und Biegemomente in Bewehrungsrichtung 1
as,2,-z (unten) Querschnitt der unteren Längsbewehrung für Membrankräfte und Biegemomente in Bewehrungsrichtung 2


Die obere und untere Bewehrung wird gemäß der Zuordnung angesetzt, die Sie für jeden Flächenbewehrungstyp festgelegt haben. Die Bewehrungsrichtungen haben Sie den Flächen bei den Betonbemessungseigenschaften zugewiesen.

Совет

Sie können im Ergebnistabellen-Manager festlegen, welche Spalten in den einzelnen Tabellen angezeigt werden sollen.
