Графический вывод

Add-On «Бетонное проектирование» полностью интегрировано в RFEM или RSTAB. Поэтому вы можете использовать все возможности, известные из основной программы, для документирования графических результатов использования и армирования. Общий подход к подготовке графиков для печати описан в главе Графики руководства RFEM.

Графики рабочего окна

В главе Графика для бетонного проектирования представлены все виды результатов, которые доступны в графическом виде для стержней, поверхностей и узлов. Вы можете распечатать текущий вид напрямую через функцию печати или передать его в протокол печати.

Выбор параметра для графического вывода

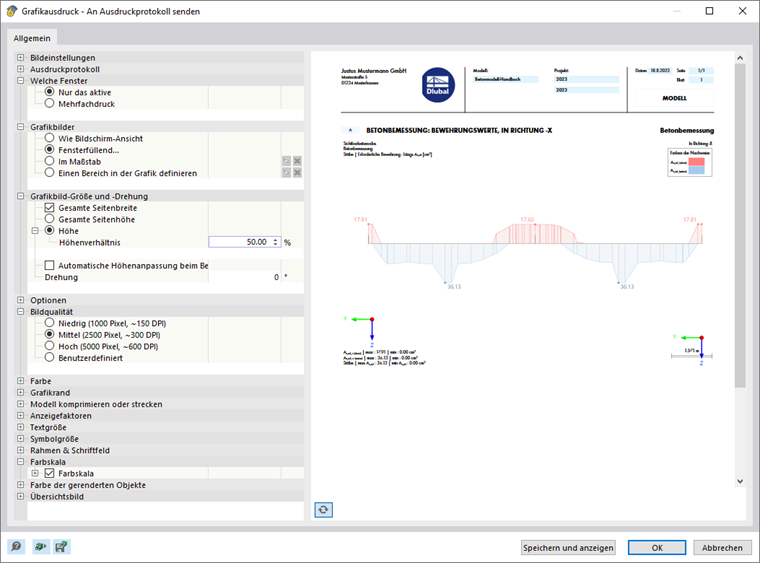

Как обычно, настройте параметры печати изображения в диалоге «Печать графики».

Подготовить графическую распечатку

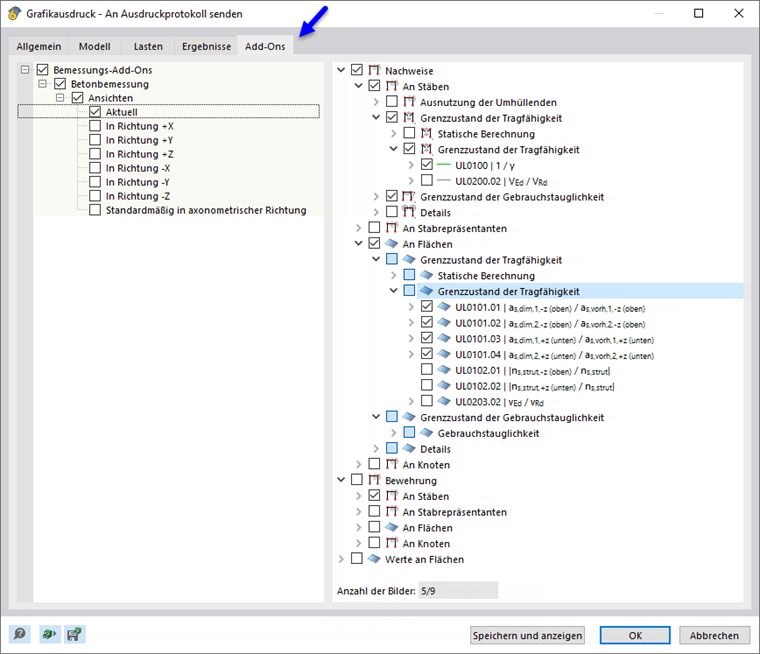

Если вы активируете опцию Множественная печать в категории 'Какие окна', вы можете настроить параметры печати нескольких окон или серийной печати графиков на вкладке 'Add-Ons' (см. главу Использование множественной печати руководства RFEM). Графики будут затем классифицированы в протоколе печати среди результатов бетонного проектирования.

Определение результатов для серийной печати

Подробности проверки и результаты

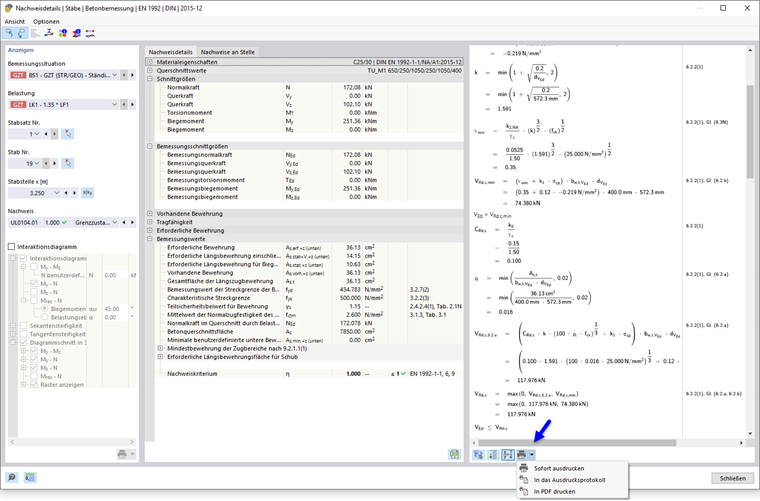

Также в диалогах для Подробности проверки, Результаты поперечного сечения и Результаты для стержней или сечений доступны функции, которые позволяют вам печатать графики.

Печать подробностей расчетов

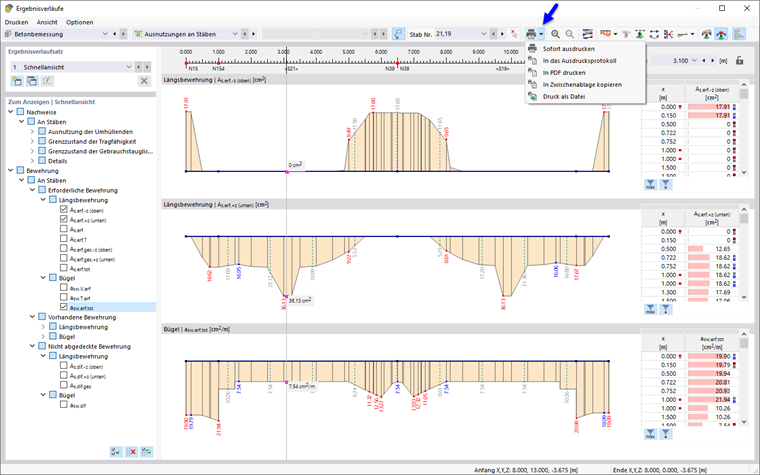

Печать диаграмм результатов армирования

Шаблоны для расположения армирования

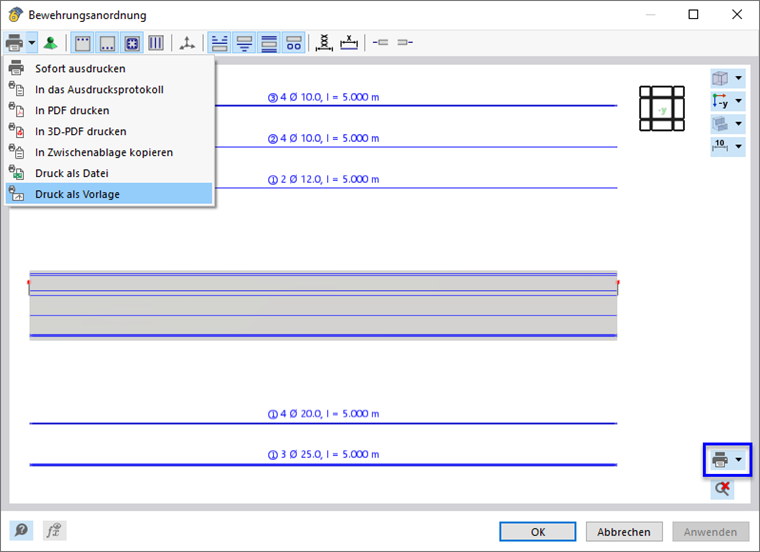

В окне Расположение армирования можно сохранить текущие настройки как шаблон и использовать их в других моделях для печати графики. Для этого используйте опцию Печать как шаблон в выпадающем списке на панели инструментов или в графическом окне.

Распечатать параметры расположения арматуры в качестве шаблона

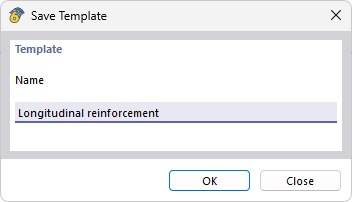

Этот шаблон позволяет распечатать армирование всех или выбранных стержней в рабочем окне с идентично отформатированным расположением армирования и видом, используя функцию Множественная печать. Сперва укажите имя для шаблона в диалоге «Сохранить шаблон».

Сохранение шаблона под названием

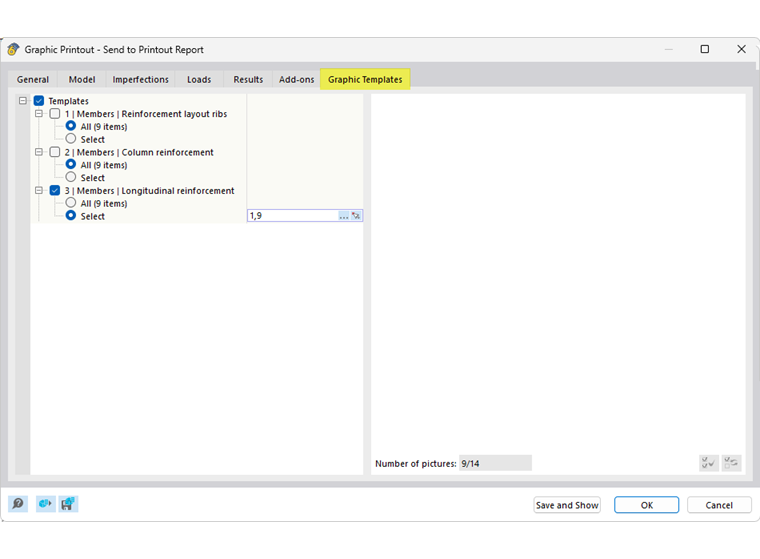

В диалоге «Печать графики» – общем диалоге для печати графиков – активируйте опцию Множественная печать во вкладке «Общие». После этого на вкладке 'Графические шаблоны' вы можете выбрать подходящий шаблон и установить стержни.

Использование шаблона для расположения арматуры

Управление шаблонами

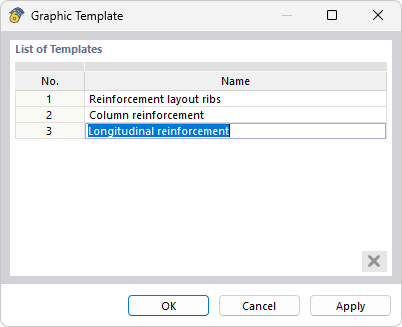

Вы можете переименовать или удалить шаблон после создания. Для этого используйте меню RFEM Опции → Графические шаблоны. В диалоге «Графический шаблон» перечислены все пользовательские шаблоны.

Список пользовательских графических шаблонов

Щелкните по записи в столбце 'Имя', чтобы указать другое наименование. Если вы хотите удалить шаблон, щелкните его номер в первом столбце. Щелчок по кнопке удаляет шаблон из списка.
