В таблицах результатов категории арматуры на стержнях указаны требуемые сечения арматуры, которые являются результатом внутренних сил расчетной ситуации по несущей способности. Если продольная арматура была увеличена автоматически для выполнения расчета по предельному состоянию по пригодности к эксплуатации (см. Главу Базовые настройки ), эти сечения арматуры также учитываются. Таким же образом, армирование, соответствующее правилам расчета, записывается, если минимальное продольное армирование по стандарту было активировано (см. Главу Члены № главы). Крайние значения каждого типа арматуры отмечены в строках цветными точками. image@042148@01#

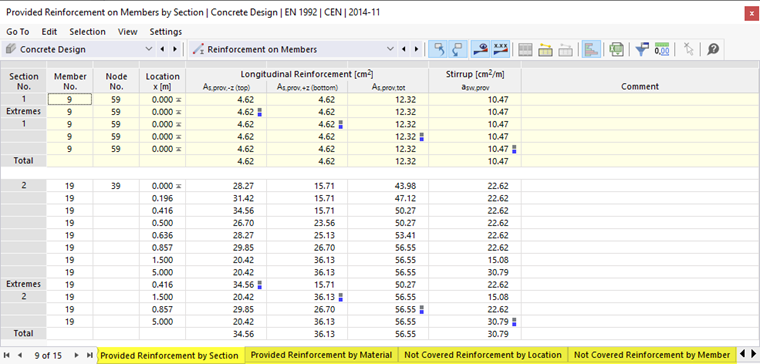

Доступные сечения арматуры, а также открытая арматура указаны в следующих таблицах.
Результаты для стержней сортируются во вкладках по следующим критериям:
- Объекты (местоположения стержней x, стержни, наборы стержней)
- Свойства стержней (сечения, материалы)
№ стержня/№
Для каждого предельного значения арматуры указано количество стержней или стержней (если они рассчитаны).
Узел №
Результаты показаны для каждого начального и конечного узла рассчитанных стержней.
Место x
Указывается x-положение в стержне, для которого было определено максимальное армирование. Следующие места x актуальны для табличного вывода:
- Начальный и конечный узел
- Промежуточные баллы результатов стержней (если они определены)
- Разделение персонала по Настройки сетки для стержней
- Экстремальные величины внутренних сил
Расчетная ситуация
В этом столбце указаны номера расчетных ситуаций , для которых доступно индивидуальное армирование.
Нагрузки
Указываются номера нагрузок или расчетных сочетаний, которые являются решающими для соответствующей арматуры.
продольная арматура
Для продольной арматуры выводятся следующие результаты:
| выровнять = влево@ширина = 20% | выровнять = влево@ширина = 80% |
| Арматура | Описание работы |
| As,-z (top) | Сечение верхней продольной арматуры для воздействия продольной силы или изгиба с продольной силой или без нее |
| As,+z (bottom) | Сечение нижней продольной арматуры от продольной силы или изгиба с продольной силой или без нее |
| As | As, -z (сверху) + As, + z (снизу) |
| As,T | Сечение продольной арматуры кручения |
| As, ges, -z (вверху) | As, -z (сверху) + As, T/2 |
| As, ges, + z (снизу) | As, + z (снизу) + As, T/2 |
| As, tot | As + As, T |
армирование хомутами
Для арматуры хомутом выводятся следующие результаты:
| выровнять = влево@ширина = 20% | выровнять = влево@ширина = 80% |
| Арматура | Описание работы |
| asw,V | Сечение поперечной арматуры для поперечной силы, из расчета на единицу длины 1 м |
| asw,T | Сечение поперечной арматуры по крутящему моменту, из расчета на единицу длины 1 м |
| asw, ges | asw, V + asw, T |

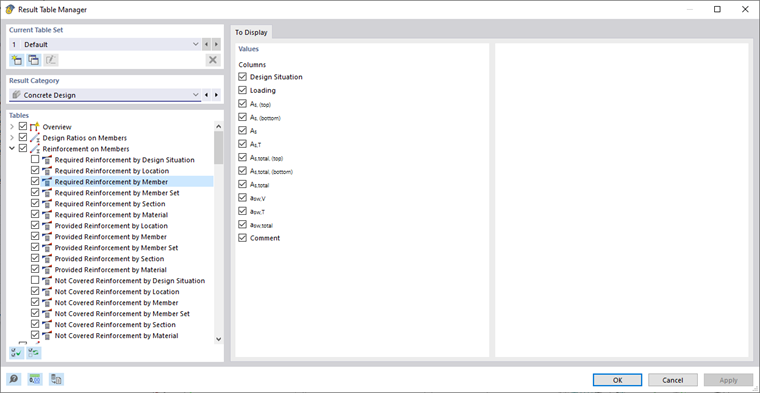

Вы можете использовать Менеджер таблиц результатов определяет, какие столбцы должны отображаться в каждой таблице.
