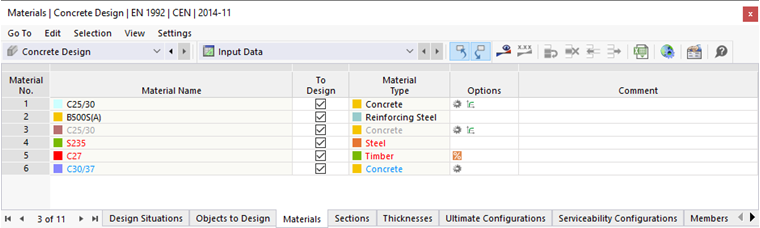

Бетонное армирование связано с материалами категорий Бетон и Арматурная сталь, которые должны быть созданы в модели. В таблице Материалы категории 'Бетонное проектирование' перечислены все материалы, определенные для модели.
Допустимые материалы
Цвет шрифта материалов информирует о пригодности и допустимости материала для бетонного проектирования:
- черный = материал подходит для проектирования
- красный = материал не подходит для проектирования
- синий = материал не используется в модели
- серый = материал не используется в объектах, подлежащих проектированию

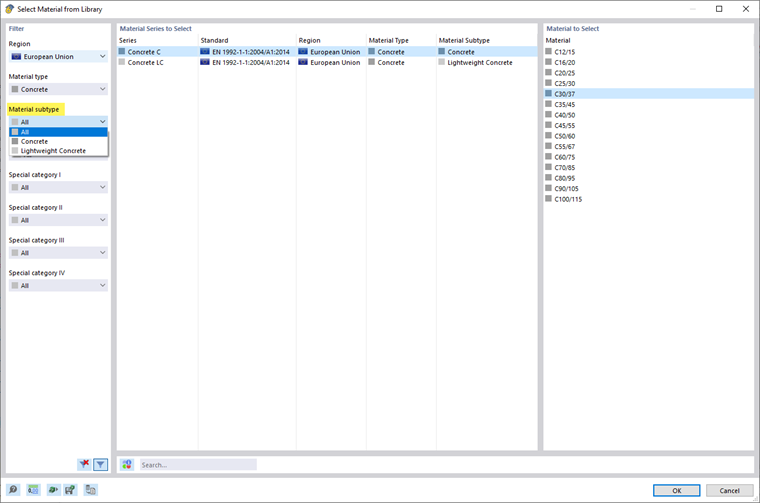

Для бетонных материалов различаются подтипы 'Бетон' и 'Легкий бетон'. Эту возможность фильтра вы можете использовать в библиотеке материалов RFEM или RSTAB.
Объекты, которым назначен недопустимый материал, не учитываются при проектировании – даже если для этого материала активирована опция 'Проектировать'. Они автоматически обозначаются как 'Недопустимы / отключены' в таблице Объекты, подлежащие проектированию .
Удаление материала из проектирования
Для допустимого материала вы можете исключить из проектирования все объекты, которым материал назначен, отключив опцию 'Проектировать'. Эти объекты будут классифицированы как 'Недопустимы / отключены' в таблице Объекты, подлежащие проектированию и не рассматриваются при проектировании.
Опции
Символы в столбце 'Опции' представляют различные настройки или модифицированные значения. Они позволяют быстро получить обзор, например, чтобы определить материалы с измененными свойствами.
Щелчок по символу позволит вызвать диалог редактирования материала для указанной опции.
|
Открывает диалог 'Редактирование материала' с вкладкой Настройки бетона |
|
Открывает диалог 'Редактирование материала' с вкладкой Зависимые от времени свойства бетона |
