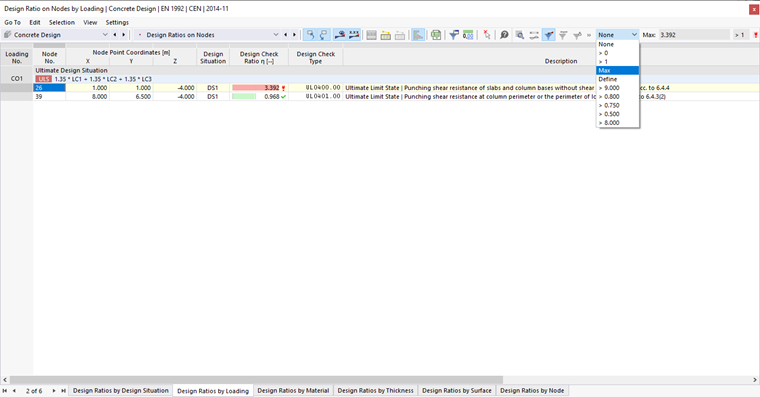

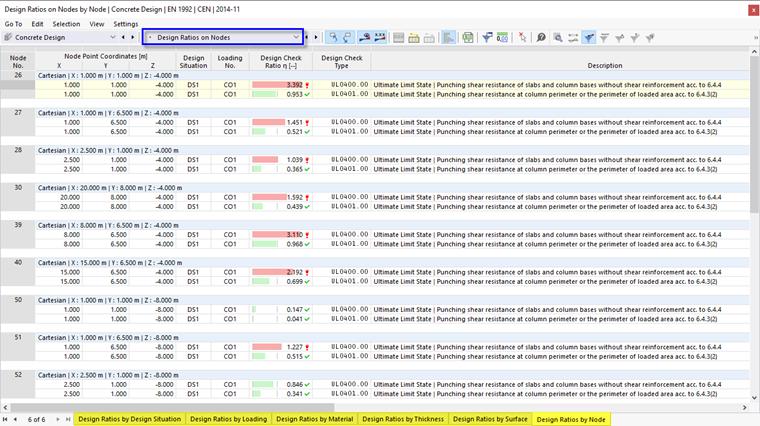

Таблицы результатов расчетных соотношений в узлах содержат данные результатов для выполненных расчетов на продавливание с соответствующими расчетными соотношениями.
Проверки узлов на сдвиг при продавливании упорядочены во вкладках по следующим критериям:
- Нагрузки (расчетные ситуации, сочетания нагрузок)
- Свойства поверхности (материалы, толщина)
- Объекты (поверхности, узлы)
Узел №
Для каждого критерия расчета указан номер узла с наибольшей загрузкой.
Координаты точки узла
Координаты X, Y и Z узлов показаны в трех столбцах.
Расчетная ситуация
В этом столбце указаны номера расчетных ситуаций , для которых доступны отдельные соотношения.
Нагрузки
Указываются номера сочетаний нагрузок или расчетных сочетаний, которые являются решающими для соответствующих расчетов.
критерий расчета
В этом столбце указаны условия проверки по Стандартный задан. Степень использования выражается длиной цветной полосы.
Тип расчётной проверки
Каждое доказательство идентифицируется идентификатором с номером. Все проверки несущей способности имеют идентификатор ' UL '. В столбце Description поясняется тип доказательства.
Формула расчётной проверки
Вы можете найти этот столбец в руководстве icon-i-star_32-32" width="100%" height="100%" focusable="false" >
или дважды щелкнув строку.
