2.6.4.8 Omezení napětí výztužného plechu

Omezení napětí výztužného plechu

V dialogu 1.3 Plochy jsou tahová napětí výztuže výztužné oceli omezena na σs _{, max} = 0.8 ⋅ f _yk podle EN 1992-1-1, 7.2 (5) (viz obrázek 2.90 ). U BSt 500 S (B) se proto maximální napětí αs _{, max} oceli stanoví jako:

${\sigma }_{s,\text{max}} = 0.8 · f_{yk} = 0.8 · 500 = 400 {\text{N/mm}}^2$

Maximální napětí σ _{s, max} se porovnává s namáháním v tahu u obou směrů výztuže.

Stávající napětí σs _{s se} určuje následovně:

${\sigma }_s = \frac{{\alpha }_E · m_{Ed} · \left(d - x\right)}{I_{i,II}}$

S

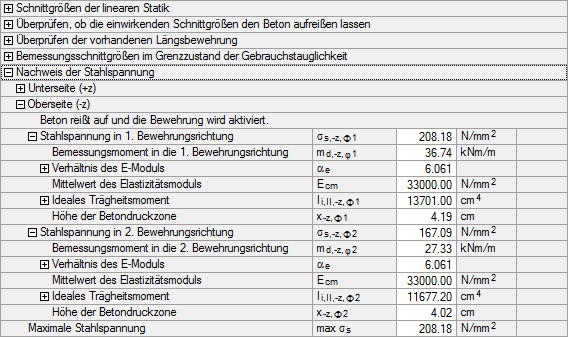

Hodnoty stanovené v Kapitola 2.6.4.6 umožňují stanovit tahové napětí σ _{s, u, φ1} a σ _{s, u, φ2} ve dvou _směrech výztuže φ ₁ a φ ₂ následovně:

${\sigma }_{s,u,{\varphi }_1} = \frac{6.061 · 3 674 · \left(17 - 4.19\right)}{13 701} = 208.18 {\text{N/mm}}^2$

${\sigma }_{s,u,{\varphi }_2} = \frac{6.061 · 2 733 · \left(15.8 - 4.02\right)}{11 677} = 167.09 {\text{N/mm}}^2$

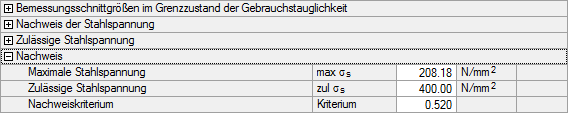

Stávající tahové napětí σ _{s, -z, φ1} a σ _{s, -z, φ2} jsou tedy menší než maximální napětí σ _{s, max} (viz Obrázek 2.90 ). Rozhodující součinitel existujícího přípustného napětí oceli je k dispozici ve směru výztuže φ ₁ . Posouzení je splněno.
