Uso de la impresión múltiple

Este capítulo describe cómo imprimir los gráficos de varias ventanas o cómo usar vistas seleccionadas para una impresión en serie.

Impresión múltiple

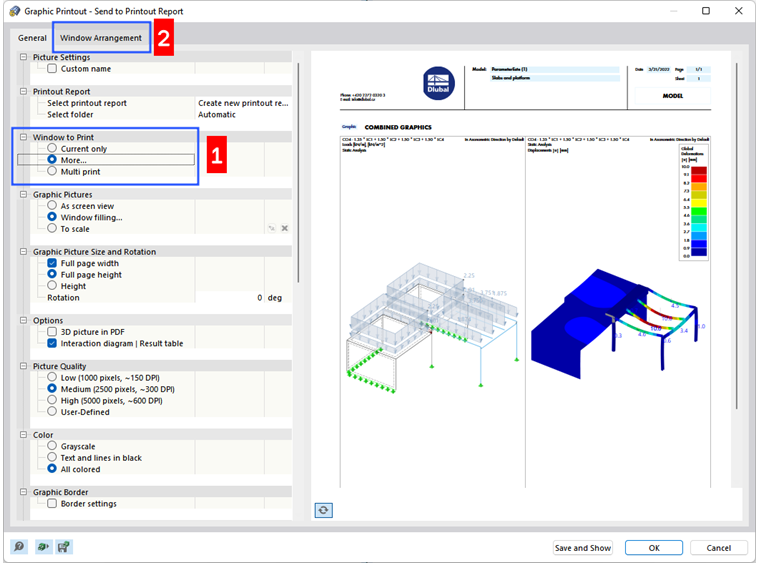

Si utiliza varias ventanas para la representación, también puede documentar las áreas de las ventanas en una página. Para ello, active en el cuadro de diálogo 'Impresión gráfica' la casilla Más, que en estos casos está disponible en la sección 'Qué ventanas' (1).

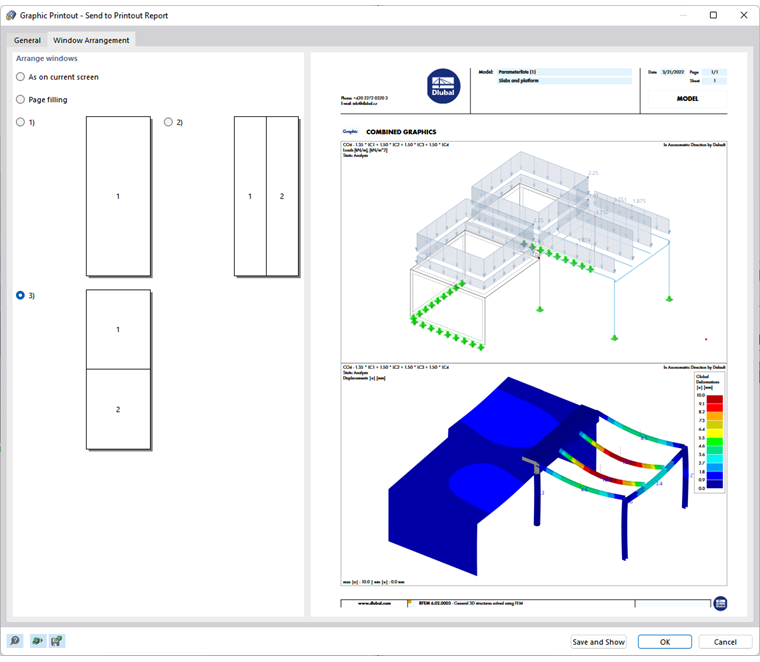

Cambie a la pestaña Disposición de las ventanas (2).

Aquí puede definir cómo se distribuyen las ventanas en la hoja:

  • Como en pantalla: Las ventanas se disponen en la página tal como se presentan en la ventana de trabajo. Si están colocadas una al lado de la otra, las imágenes en la copia impresa en formato vertical son más altas que anchas.
  • A página completa: Cada ventana se imprime en una página.
  • 1): Solo se imprime la primera ventana (a la izquierda o arriba en la ventana de trabajo).
  • 2): Las ventanas se colocan una al lado de la otra.
  • 3): Las ventanas se colocan una debajo de la otra.
  1. banner.text

Impresión múltiple

Puede utilizar la vista actual para una impresión en serie y así generar gráficos de las cargas, esfuerzos internos y deformaciones. Para ello, active en el cuadro de diálogo Impresión gráfica la casilla Impresión múltiple (1).

En el cuadro de diálogo se añaden más pestañas (2). Defina allí qué gráficos del modelo, de las imperfecciones, las cargas y los resultados deben generarse automáticamente (2).

Modelo

En la pestaña 'Modelo' están disponibles, además de la vista actual, siete ángulos de visión estándar. Marque la casilla 'Vistas' si desea seleccionar una o varias de estas vistas para la copia impresa.

Imperfecciones

Marque la casilla 'Imperfecciones' si desea las vistas de los casos de imperfección como impresión múltiple. Si ha creado varios casos de imperfección pero solo desea imprimir casos seleccionados, active la casilla 'Seleccionar'. A continuación, puede definir los casos de imperfección en un nuevo cuadro de diálogo (descripción véase el apartado Cargas).

Para los gráficos de las imperfecciones están disponibles, además de la vista actual, siete vistas estándar para la selección.

Cargas

Marque la casilla 'Casos de carga / Combinaciones de cargas' si desea los patrones de carga de los casos de carga y las combinaciones de cargas como impresión múltiple.

Si solo desea imprimir determinados casos de carga, active la casilla 'Seleccionar' (1). Haga clic en el campo de entrada a la derecha con los números de los casos de carga, de modo que aparezca el botón Editar objeto (2). Al hacer clic en este botón se abre el cuadro de diálogo 'Elegir carga'. Allí puede definir los casos de carga y las combinaciones de cargas para la impresión múltiple, como se describe en el capítulo Gestor para informes (3).

Para los gráficos de las cargas están disponibles, además de la vista actual, siete vistas estándar para la selección.

La casilla 'Con imperfecciones' controla si las imperfecciones se representan en los patrones de carga.

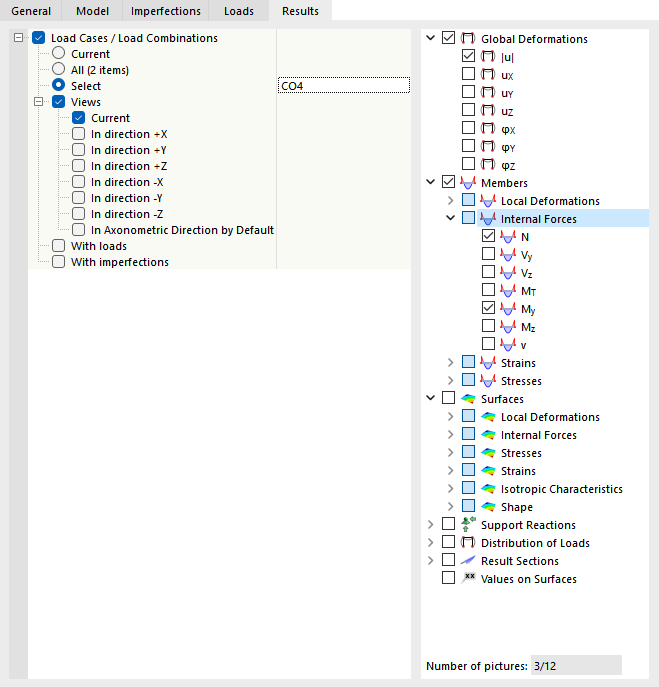

Resultados

  1. banner.text@Esta pestaña está disponible cuando se representan resultados en la ventana de trabajo.
  2. /

Marque la casilla 'Casos de carga / Combinaciones de cargas' si desea los resultados de los casos de carga y las combinaciones de cargas como impresión múltiple. Si desea imprimir los resultados de determinadas cargas, active la casilla 'Seleccionar'. A continuación, puede definir los casos de carga o las combinaciones en un nuevo cuadro de diálogo (descripción véase el apartado Cargas).

Defina en el árbol de directorios a la derecha los resultados que necesita como gráficos. Al marcar una casilla, se genera la imagen correspondiente para los casos de carga y combinaciones seleccionados en las vistas activadas.

  1. banner.text@Tenga en cuenta la 'Cantidad de imágenes' debajo del árbol de resultados. Limite los gráficos automáticos, si es posible, a los resultados esenciales.
  2. /

Para los gráficos de los resultados están disponibles, además de la vista actual, siete vistas estándar para la selección.

Las casillas 'Con cargas' y 'Con imperfecciones' controlan si los patrones de carga y las imperfecciones se representan en los gráficos de resultados.

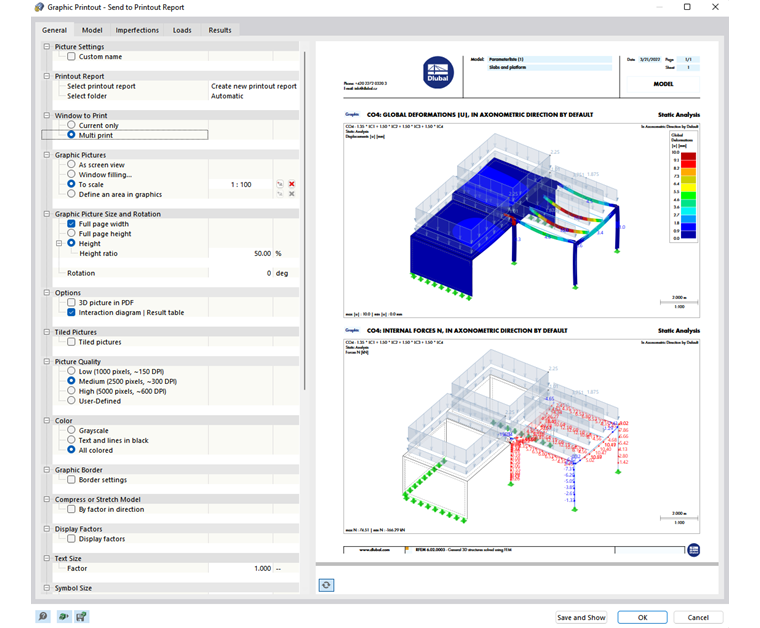

En la pestaña 'General' puede comprobar la vista previa de la impresión múltiple.

  1. banner.tip@En el capítulo Ajustar imagen del informe se describe cómo puede modificar, eliminar o añadir posteriormente los gráficos de una impresión múltiple.
  2. /
