S pomocí pomocných čar lze vytvořit uživatelsky definované čáry na pozadí a mřížky, které usnadňují zadávání objektů do vrstev nebo os. Jak počet, tak i uspořádání pomocných čar lze přizpůsobit geometrickým podmínkám modelu.
Pro modelování je možné tzv. "uzamčení" pomocných čar. To zabraňuje nežádoucímu posunutí pomocných čar při grafickém zadávání objektů. Funkce přichytávání v průsečících pomocných čar zůstává aktivní.
Zadávání v RFEM a RSTAB

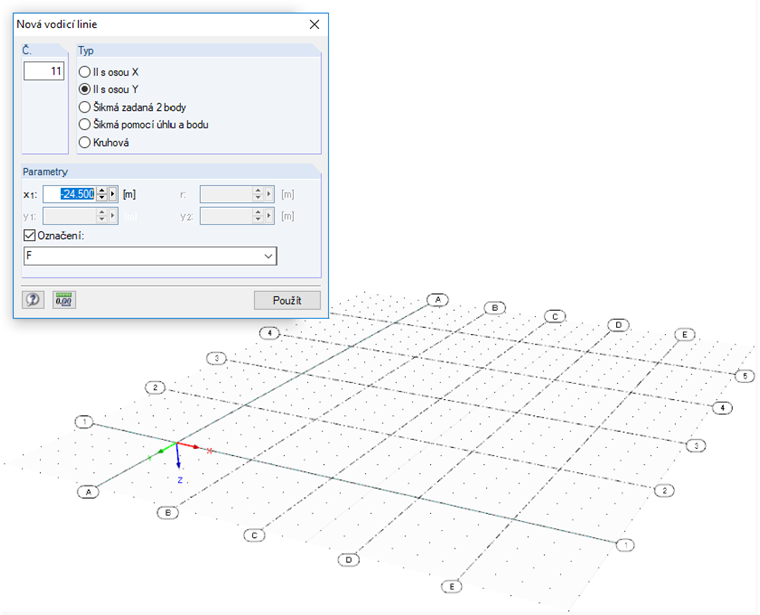

Pomocné čáry lze v aktuální pracovní rovině zadávat dialogem nebo graficky. Dialog pro zadání je přístupný přes menu „Vložit“ → „Pomocné objekty“ → „Pomocné čáry“ → „Dialog“.
Pomocné čáry lze definovat následujícími způsoby:
- Paralelní k ose globálního souřadnicového systému v aktuální pracovní rovině
- Libovolné přes dva body nebo bod a úhel v aktuální pracovní rovině
- Polární v aktuální pracovní rovině
Při zobrazení pomocných čar lze zobrazit nebo skrýt jejich číslování nebo uživatelsky definované označení.
Pro pomocné čáry jsou k dispozici grafické editační funkce. Tak lze vybranou pomocnou čáru posunout nebo zkopírovat v původní rovině. Typ definice (viz výše uvedený seznam) tím zůstává nedotčen.
