Poloha

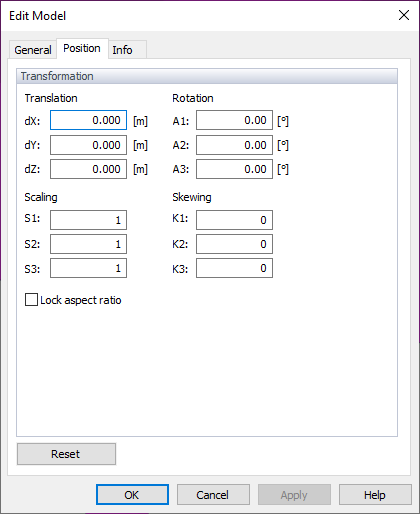

V této záložce se nastavuje „Transformace“ modelu v programu RFEM 6/RSTAB 9. Parametry „Posun“ (posun dX, dY, dZ ) a „Natočení“ (A1, A2, A3) se vztahují k počátku definovanému v programu Dlubal, přičemž se zohledňuje směr větru příslušného zatěžovacího stavu a velikost větrného tunelu.

Volby "Zvětšení" umožňují změnit velikost modelu v jednom nebo více směrech. S1 je osa ve směru větru, S2 příčná k ní, zatímco S3 představuje svislou osu. Pokud chcete model ve všech směrech rovnoměrně změnit, vyberte možnost "Zamknout poměr stran".

Parametry "Zkosení" obdobným způsobem umožňují deformaci modelu. K1 je osa ve směru větru, K2 příčná k ní, zatímco K3 představuje svislou osu rotace.
