Per il dimensionamento degli elementi 1D è possibile utilizzare sia aste che insiemi di aste. Mentre per le verifiche di sezione l'uso di aste è generalmente sufficiente, per le verifiche di stabilità sono spesso necessari insiemi di aste. Qui viene spiegata l'importanza degli insiemi di aste per il dimensionamento dell'acciaio.
Utilizzare insiemi di aste
In particolare per le verifiche di stabilità è necessario utilizzare un insieme di aste, affinché il carico critico per la verifica di instabilità per flessione-torsione venga determinato correttamente o l'intera lunghezza dell'elemento venga considerata come lunghezza di instabilità: per le aste viene considerata solo la lunghezza di ciascuna asta. Pertanto, solo con gli insiemi di aste è possibile una verifica dell'elemento trasversale all'asta. I nodi tra le aste di un insieme possono essere considerati come nodi intermedi nel dialogo delle lunghezze di inflessione o delle condizioni al contorno.
Gli elementi diritti e uniformi possono essere alternativamente modellati come aste continue con nodi su aste. La verifica di stabilità riesce anche senza insiemi di aste. Tuttavia, alcuni metodi di dimensionamento di stabilità possono dimensionare anche sistemi 2D ramificati come "un unico elemento", ad esempio il Metodo Generale secondo EN 1993-1-1 (vedi capitolo condizioni al contorno). In questo caso, l'uso di insiemi di aste è imprescindibile.
Dimensionare aste o insieme di aste
Le aste che fanno parte di un insieme di aste possono essere dimensionate come aste oppure attraverso l'insieme. Per evitare inserimenti e risultati contraddittori, nei calcoli come insieme di aste vengono automaticamente disattivate le aste correlate per il dimensionamento dell'acciaio. Se si selezionano le aste per il dimensionamento, l'insieme superiore viene disattivato di conseguenza. Questa regola può essere verificata nella tabella di inserimento Oggetti da dimensionare attraverso l'elenco degli oggetti nella colonna 'Non valido / disattivato'.
Dopo il dimensionamento, nella tabella dei risultati Non valido / disattivato (vedi capitolo Panoramica) viene visualizzato un avviso per tutte le aste verificate tramite un insieme di aste e quindi disattivate. Allo stesso modo, anche gli insiemi di aste sono contrassegnati se non sono stati dimensionati.
Assegnare proprietà di dimensionamento

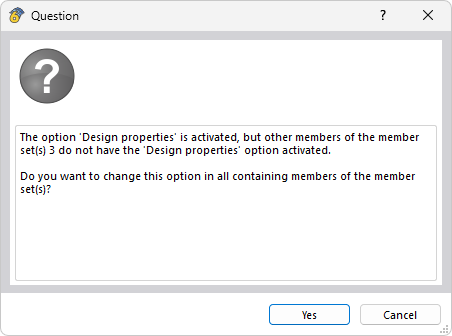

Ad un insieme di aste è possibile assegnare gli stessi parametri di dimensionamento di un'asta. A causa della limitazione che impedisce di dimensionare contemporaneamente insieme e singola asta, dopo l'attivazione delle proprietà di dimensionamento di un'asta contenuta in un insieme viene richiesta l'eventuale dimensionamento delle restanti aste.
Quando si assegnano proprietà di dimensionamento a un insieme di aste, tutte le aste incluse ricevono la proprietà di dimensionamento attraverso l'insieme superiore. In questo modo si evitano contraddizioni.

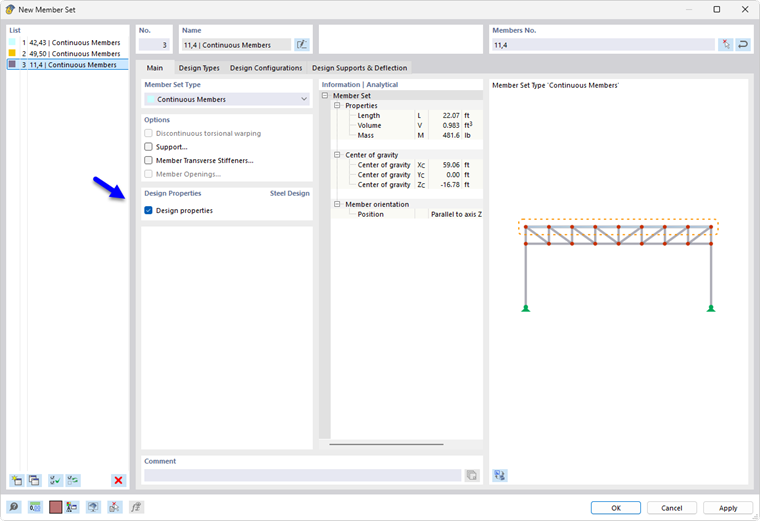

Se non esiste ancora un insieme di aste, tramite il pulsante
nella sezione 'Proprietà di dimensionamento' è possibile creare un nuovo insieme. Con il pulsante
è possibile modificare l'insieme di aste selezionato.
