Il modulo aggiuntivo Verifica legno è completamente integrato in RFEM o RSTAB. Pertanto, è possibile utilizzare tutte le opzioni note del programma principale per documentare i risultati grafici dei tassi di lavoro e delle verifiche. La procedura generale per la preparazione delle grafiche per la stampa è descritta nel capitolo Grafica del manuale di RFEM.
Grafiche della finestra di lavoro
Nel capitolo Grafica per verifica legno sono presentati i diversi tipi di risultati disponibili graficamente per aste e superfici. È possibile stampare direttamente la vista corrente tramite la funzione di stampa o trasferirla nella relazione di calcolo.

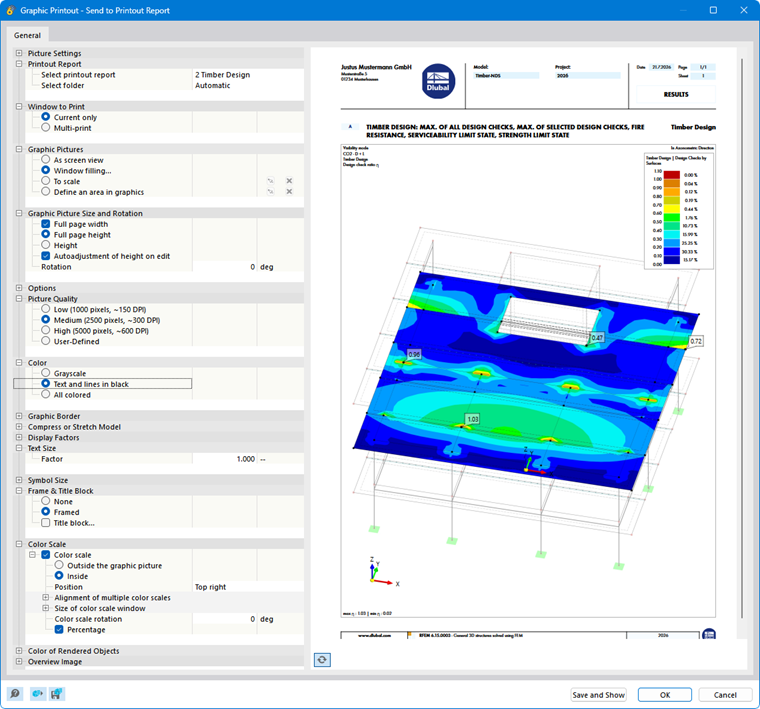

Nella finestra di dialogo 'Stampa grafica', definire le impostazioni di stampa per l'immagine come al solito.

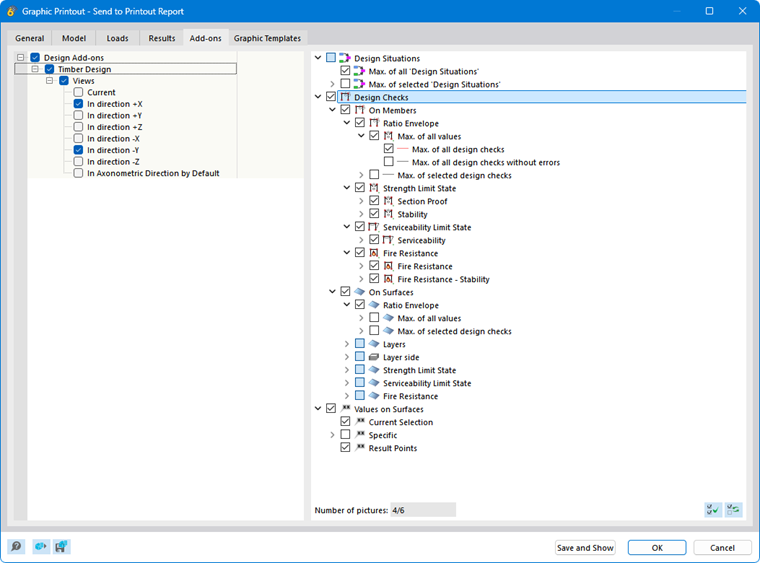

Se nella categoria 'Quali finestre' si attiva l'opzione Stampa multipla, nella scheda 'Moduli aggiuntivi' è possibile definire le specifiche per la stampa di più finestre o la stampa seriale di grafiche (vedere il capitolo Utilizzare la stampa multipla del manuale di RFEM). Le grafiche vengono quindi inserite nella relazione di calcolo in corrispondenza dei risultati della verifica legno.
Dettagli di verifica e diagrammi dei risultati

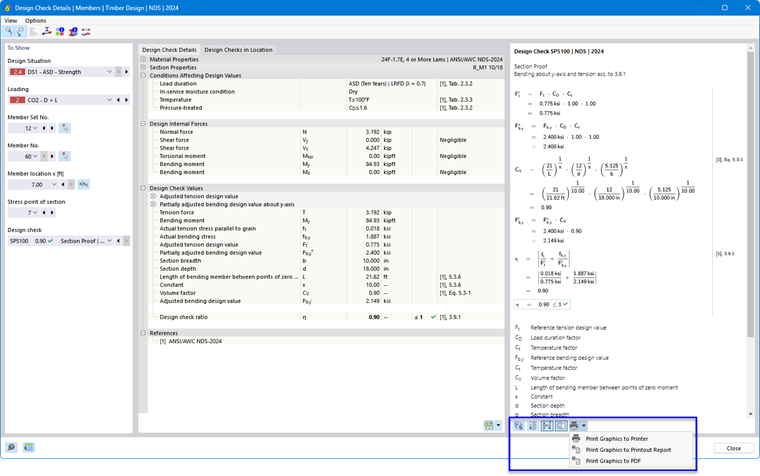

Anche nelle finestre di dialogo dei dettagli di verifica e dei diagrammi dei risultati sono disponibili funzioni di stampa. Le seguenti grafiche possono essere stampate direttamente, salvate come PDF o trasferite nella relazione di calcolo:
- Vista formula del Dettagli di verifica
- Diagrammi dei risultati nella sezione
- Diagrammi dei risultati nel punto della superficie
- Diagrammi dei risultati sull'asta o set di aste
- Diagramma profondità di carbonizzazione-tempo
