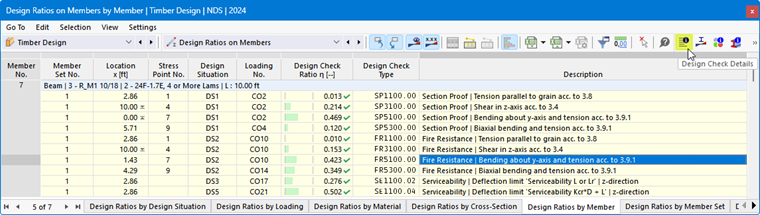

Nelle tabelle dei risultati della categoria 'Verifica legno', è possibile aprire i dettagli di verifica in uno dei seguenti modi:
- Pulsante
nella barra degli strumenti della tabella - Doppio clic su una riga dei risultati
Appare la finestra di dialogo 'Dettagli di verifica'. Qui vengono visualizzate le equazioni di verifica insieme ai risultati intermedi della verifica, che si applicano al risultato selezionato nella tabella.
Nell'area centrale sono visibili i risultati dettagliati, nella colonna di destra le formule di verifica.
Visualizzazione

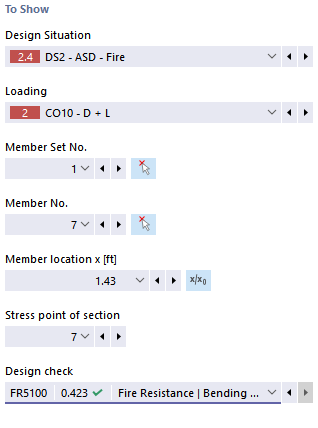

Nella sezione a sinistra sono impostati i parametri della riga della tabella selezionata al momento dell'apertura della finestra di dialogo. In questo modo è possibile controllare la situazione di progetto, gli oggetti determinanti e il criterio di verifica.
Se si desidera verificare i dettagli per una diversa costellazione di casi, è possibile regolare i parametri – situazione di progetto, carico, oggetto, punto x o nodo della mesh, punto di tensione o strato, verifica – in qualsiasi momento utilizzando gli elenchi a discesa. Sono disponibili opzioni di selezione per tutti i tipi di risultati calcolati. Se, ad esempio, sono state verificate solo le aste, non verranno visualizzate opzioni per set di aste e superfici. Allo stesso modo, non è possibile passare alle verifiche delle aste nei dettagli di verifica per le superfici. In questo caso, selezionare la tabella dei risultati corrispondente nel programma senza chiudere la finestra di dialogo 'Dettagli di verifica'.
Se si desidera verificare i risultati di un altro oggetto, è possibile selezionare graficamente l'asta o la superficie nella finestra di lavoro utilizzando il pulsante
.
Per i risultati di un set di aste, nell'elenco delle aste sono disponibili solo i numeri delle aste che appartengono a questo set di aste. Anche per i risultati di un set di superfici, l'elenco contiene solo le superfici associate. Se si attiva il pulsante
per un set di aste, la 'Posizione asta x' si riferisce all'inizio del set di aste. Se non è attivo, la posizione x si riferisce all'inizio dell'asta selezionata. Le aste verificate senza set di aste sono disponibili nell'elenco quando si seleziona la voce '--' per 'Set di aste n.'.
Per i punti di tensione, esiste la possibilità di scelta solo per le verifiche che si riferiscono ad un punto di tensione (ad esempio verifica delle tensioni). Per altre verifiche, come ad esempio la verifica dello stato limite di esercizio, viene visualizzata la voce '--'.
Dettagli di verifica

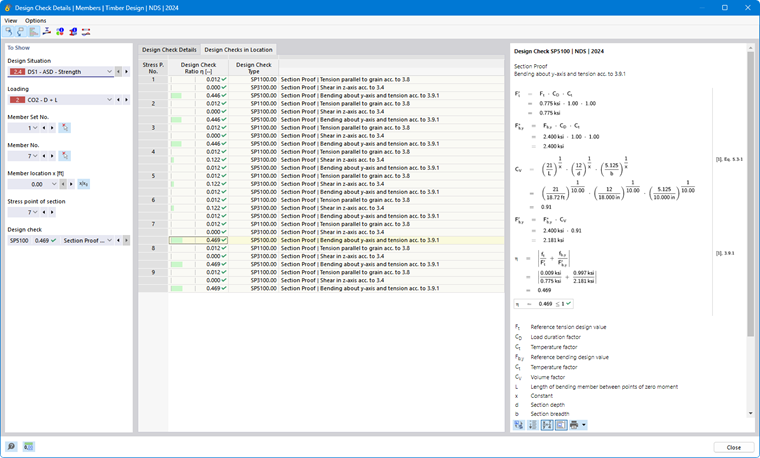

Nell'area centrale, nella scheda Dettagli di verifica, i principali parametri di input, i valori intermedi e i risultati di progetto sono elencati in una struttura ad albero (vedere immagine Dettagli della verifica legno). In questo modo è possibile ripercorrere le verifiche eseguite passo dopo passo.
È inoltre possibile verificare i valori intermedi nelle formule di verifica a destra. Cliccando su una riga della categoria 'Risultati di verifica', la formula di verifica corrispondente viene evidenziata con un bordo.
Nella categoria 'Forze interne di progetto' sono indicate le forze interne utilizzate per la verifica in questo punto. Se una forza interna è contrassegnata come 'Trascurabile', significa che è al di sotto di un valore limite (vedere capitolo Aste | Base). Non verrà considerata nell'ulteriore verifica.
Verifiche alla posizione
Nella scheda Verifiche alla posizione sono elencate tutte le verifiche eseguite alla posizione x dell'asta o al nodo della mesh. Qui è disponibile una rapida panoramica dei tassi di lavoro dei diversi tipi di verifica.
Cliccando su una riga, la formula di verifica corrispondente viene visualizzata a destra. Con un doppio clic su una riga, si passa alla scheda 'Dettagli di verifica', dove è possibile controllare i valori intermedi e i risultati di questa verifica.
Alcune verifiche – ad esempio le verifiche delle tensioni – vengono eseguite in ogni punto di tensione. Altre verifiche, come le verifiche dello stato limite di esercizio, invece, non richiedono una distinzione tra i punti di tensione.
Formule di verifica
Nella sezione di destra sono indicate le formule principali per la determinazione dei valori intermedi e il calcolo finale del criterio di verifica (vedere immagine Dettagli della verifica legno). Cliccando su una formula, verrà selezionata la riga corrispondente nella categoria 'Risultati di verifica' dei dettagli di verifica. Con il pulsante
sul bordo inferiore è possibile passare dalla visualizzazione dei simboli delle formule a quella dei valori numerici, con il pulsante
è possibile visualizzare una versione abbreviata con l'equazione di verifica.
Le formule di verifica possono essere utilizzate anche per la documentazione. Nel pulsante elenco
sono disponibili diverse opzioni per la stampa (vedere immagine Stampa dettagli di verifica).
Il pulsante
consente di passare dalle formule alla vista del modello. In questo modo è possibile localizzare rapidamente il punto di verifica nel modello.
Menu 'Visualizza' e 'Opzioni'
Nella finestra di dialogo 'Dettagli di verifica', è possibile utilizzare le funzioni del menu per aprire ulteriori finestre di dialogo per la valutazione dei risultati o per controllare la vista. In alternativa, utilizzare i pulsanti corrispondenti. Essi sono associati alle seguenti funzioni:
| Pulsante | Funzione |
|---|---|
|
Sincronizza i dettagli di verifica con gli oggetti selezionati nella tabella |
|
Sincronizza la tabella dei risultati con la selezione dei dettagli di verifica |
|
Mostra o nasconde la scala di riferimento colorata nella scheda Verifiche alla posizione |
|
Apre la finestra Andamento dei risultati nella sezione |
|
Apre la finestra Andamento dei risultati nel punto della superficie |
|
Apre la finestra con le informazioni sulle proprietà del materiale dell'acciaio |
|
Apre la finestra con le informazioni sulle proprietà della sezione |
|
Apre la finestra Diagramma profondità di carbonizzazione-tempo |
|
Apre la finestra di dialogo Andamento dei risultati |
