Per alcune norme è disponibile il registro Pannello della trave | Connettore della finestra di dialogo 'Configurazione SLU' rispettivamente 'Configurazione di resistenza'. Qui è possibile definire le impostazioni di base per la verifica dei dispositivi di fissaggio e del rivestimento dei pannelli della trave.
I 'Parametri di verifica' sono suddivisi in più sottocategorie, che variano a seconda della norma di progetto. Nei seguenti capitoli vengono descritti i parametri di queste norme:
EN 1995

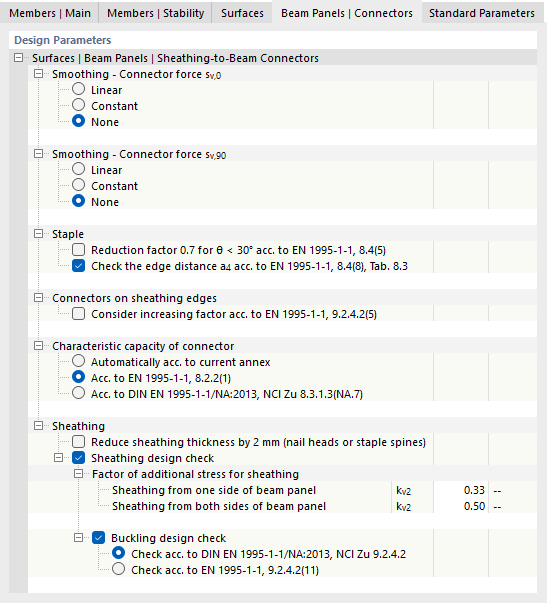

Superfici | Pannello della trave | Rivestimento-costola-connettore
Per impostazione predefinita non viene effettuata alcuna Smussatura delle forze dei connettori, in modo che ogni dispositivo di fissaggio venga verificato con la quota parte di forza. Se il flusso di taglio deve essere "distribuito" sulla lunghezza dei vincoli interni della linea, selezionare una distribuzione lineare o costante delle forze.
Le ulteriori sottocategorie offrono possibilità di impostazione per i parametri rilevanti per la verifica dei Connettori. I relativi capitoli della norma sono indicati in ciascun caso.
È possibile ridurre lo spessore del Rivestimento di 2 mm, qualora si verifichi un indebolimento dovuto alla profondità di penetrazione delle teste dei chiodi o dei dorpi delle graffe. Questa opzione è descritta nell'Appendice nazionale tedesca NCI al punto 8.3.1.1 (NA.14) rispettivamente NCI al punto 8.4 (NA.11). Inoltre, è possibile considerare in modo semplificato ulteriori tensioni nella verifica del rivestimento mediante i coefficienti kv2 per rivestimenti su uno o su entrambi i lati, ad esempio per le giunzioni dei pannelli.
NDS

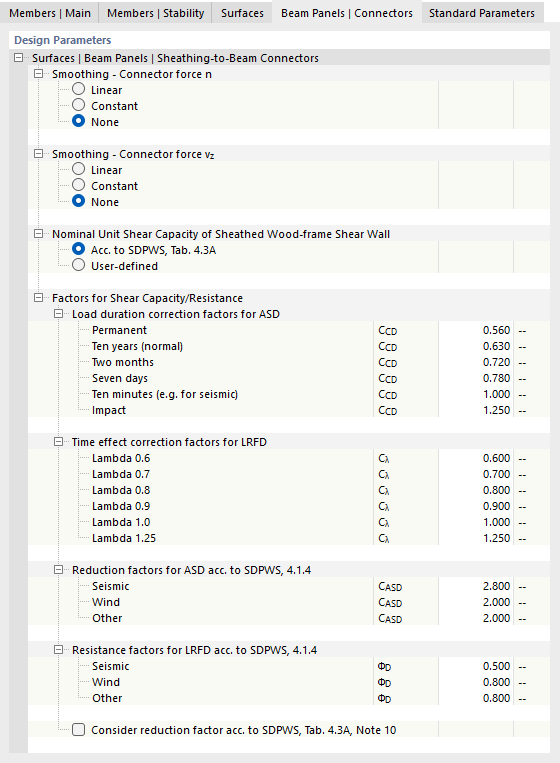

Superfici | Pannello della trave | Rivestimento-costola-connettore
Per impostazione predefinita non viene effettuata alcuna Smussatura delle forze dei connettori, in modo che ogni dispositivo di fissaggio venga verificato con la quota parte di forza. Se il flusso di taglio deve essere "distribuito" sulla lunghezza dei vincoli interni della linea, selezionare una distribuzione lineare o costante delle forze.
Le ulteriori sottocategorie offrono possibilità di impostazione relative ai Fattori di resistenza a taglio/resistenza al taglio per ASD e LRFD. In questo contesto è possibile definire, ad esempio, coefficienti di correzione per la durata del carico e per gli effetti temporali, nonché fattori di riduzione per terremoto o vento ed ulteriori coefficienti di Drag.
CSA

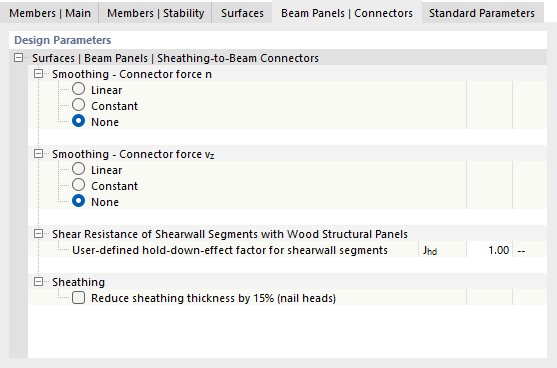

Superfici | Pannello della trave | Rivestimento-costola-connettore
Per impostazione predefinita non viene effettuata alcuna Smussatura delle forze dei connettori, in modo che ogni dispositivo di fissaggio venga verificato con la quota parte di forza. Se il flusso di taglio deve essere "distribuito" sulla lunghezza dei vincoli interni della linea, selezionare una distribuzione lineare o costante delle forze.
Se i segmenti di parete con elementi di fissaggio non riescono a contrastare tutte le forze di sollevamento moltiplicate per un coefficiente di sicurezza dovute al ribaltamento, il coefficiente dell'effetto di ancoraggio Jhd va ridotto secondo [1], capitolo 11.5.5.3.
Facoltativamente, lo spessore del Rivestimento può essere ridotto del 15% secondo [1], capitolo 11.3.2.3, per tenere conto della profondità di penetrazione massima delle teste dei chiodi. Lo spessore ridotto del rivestimento e la profondità di penetrazione dei chiodi vengono indicati dopo il calcolo nei Dettaglio di verifica.
