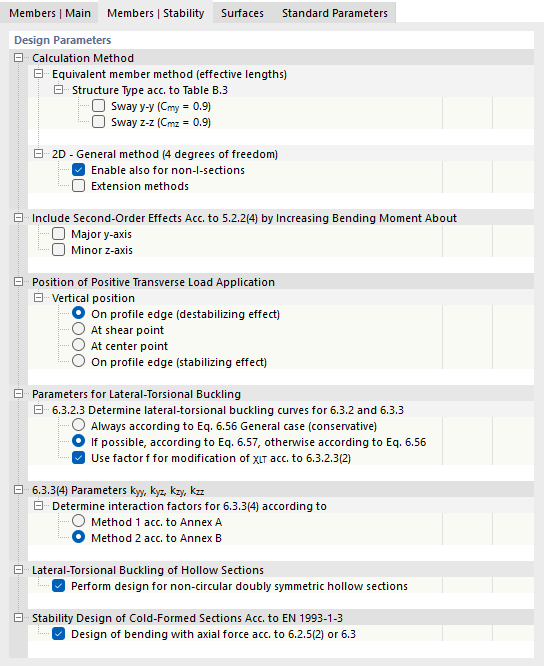

La scheda Aste | Stabilità è disponibile se nella scheda Aste | Dati principali è stata selezionata la casella di controllo 'Esegui verifica di stabilità'. Qui è possibile specificare ulteriori impostazioni per le verifiche di stabilità.
I 'Parametri di progetto' sono organizzati in diverse categorie, che variano a seconda della norma di progetto.
EN 1993
Metodo di calcolo
Per il progetto secondo il Metodo dell'asta equivalente secondo i paragrafi 6.3.1-6.3.3, è necessario definire le lunghezze libere d'inflessione. Il 'Tipo di struttura secondo la Tabella B.3' è rilevante per le aste con instabilità sotto forma di spostamento laterale. Con le due caselle di controllo, è possibile definire se i coefficienti di momento equivalente sono assunti come Cmy = 0.9 e Cmz = 0.9.
La verifica di stabilità in caso di incendio deve essere eseguita con il metodo dell'asta equivalente, poiché il metodo generale non è regolato dalla norma tramite condizioni al contorno. La casella di controllo 'Utilizza sempre il metodo dell'asta equivalente per il progetto antincendio' consente di applicare il metodo generale per il progetto a freddo e il metodo dell'asta equivalente per il progetto a caldo. Per questo caso speciale, è necessario definire sia le condizioni al contorno che le lunghezze libere d'inflessione per l'asta (che altrimenti causerebbe un messaggio di errore).
A differenza del metodo dell'asta equivalente, il Metodo generale secondo il paragrafo 6.3.4 richiede la definizione delle condizioni al contorno. Questo metodo di progetto è associato a determinati limiti di applicazione in alcune appendici nazionali. Con la casella di controllo 'Consenti anche per sezioni non a I', è possibile ad esempio annullare la restrizione dell'appendice tedesca.
Anche con le opzioni per i 'Metodi di estensione', è possibile annullare parzialmente i limiti di applicazione del metodo generale. Ad esempio, è possibile eseguire l'interpolazione del fattore di riduzione χop secondo l'Eq. (6.66) o utilizzare la curva di instabilità flesso-torsionale europea secondo Naumes [1]. Con l'opzione 'Metodo esteso', è possibile applicare il metodo generale secondo il paragrafo 6.3.4 per flessione trasversale e torsione aggiuntive (vedere [2]). Pertanto, è possibile verificare sezioni asimmetriche così come aste rastremate e set di aste con flessione biassiale.
Considerazione degli effetti della teoria del secondo ordine
Gli effetti della teoria del secondo ordine secondo 5.2.2(4) possono essere considerati manualmente aumentando il momento flettente attorno all'asse forte y o all'asse debole z. Ad esempio, per un telaio la cui deformata critica determinante è lo spostamento laterale, è possibile determinare le forze interne secondo la teoria del primo ordine e amplificarle con fattori appropriati. Per fare ciò, selezionare la casella di controllo e specificare il fattore di amplificazione α. L'aumento del momento flettente non ha effetto sulla verifica di instabilità per flessione secondo il paragrafo 6.3.1. Questa verifica viene eseguita con le forze assiali.
Punto di applicazione del carico dei carichi trasversali positivi
Se sono presenti carichi trasversali (nella direzione dell'asse debole), è importante definire dove queste forze agiscono sulla sezione. Possono influenzare significativamente il momento critico elastico ideale Mcr: un carico che agisce sull'ala superiore di una trave flessa in direzione del centro di taglio ha un effetto destabilizzante. Se il carico agisce sull'ala inferiore, ha un effetto stabilizzante. Utilizzare gli elenchi a discesa per definire la 'Posizione verticale'.
Parametri per instabilità flesso-torsionale
Il fattore di riduzione χLT per la determinazione delle curve di instabilità flesso-torsionale può essere determinato generalmente secondo l'Eq. (6.56) o specificamente per profili laminati e saldati equivalenti secondo l'Eq. (6.57). Con l'impostazione predefinita 'Se possibile secondo l'Eq. 6.57, altrimenti secondo l'Eq. 6.56', il programma utilizza automaticamente l'equazione più favorevole. In alternativa, è possibile calcolare χLT 'Sempre secondo l'Eq. 6.56 Caso generale (conservativo)'.
La casella di controllo 'Usa il fattore f per modificare χLT secondo 6.3.2.3(2)' controlla se il coefficiente regolato nell'appendice nazionale per la considerazione della distribuzione del momento tra i vincoli laterali è applicato. Questo fattore comporta un aumento di χLT.
6.3.3(4) Parametri kyy, kyz, kzy, kzz
La norma offre due metodi per determinare i fattori di interazione per 6.3.3(4). Riguardano aste uniformi soggette a flessione e compressione. I fattori di interazione dipendono dal metodo selezionato e sono regolati nell'Appendice A (Metodo 1) o nell'Appendice B (Metodo 2).
Instabilità flesso-torsionale delle sezioni cave
Per le sezioni cave, le verifiche contro l'instabilità flesso-torsionale non sono esplicitamente regolate nella norma: esiste solo un basso rischio per questo tipo di instabilità. La casella di controllo consente di controllare se il progetto deve essere eseguito anche per sezioni cave doppiamente simmetriche, ad eccezione delle sezioni cave circolari.
Verifica di stabilità di profili formati a freddo
La verifica di stabilità delle sezioni formate a freddo viene eseguita secondo EN 1993-1-3, paragrafo 6.2. Per la combinazione di flessione e forza assiale, l'Eq. (6.36) viene utilizzata se possibile. In caso contrario, il progetto viene eseguito secondo EN 1993-1-1, paragrafo 6.3.3 o 6.3.4.
AISC 360
Punto di applicazione del carico dei carichi trasversali positivi
Se sono presenti carichi trasversali (nella direzione dell'asse debole), è importante definire dove queste forze agiscono sulla sezione. Possono influenzare significativamente il momento critico elastico ideale: un carico che agisce sull'ala superiore di una trave flessa in direzione del centro di taglio ha un effetto destabilizzante. Se il carico agisce sull'ala inferiore, ha un effetto stabilizzante. Utilizzare gli elenchi a discesa per definire la 'Posizione verticale'.
