Les ouvertures peuvent être utilisées pour créer des découpes dans les pièces.
lignes de contour
Pour entrer des ouvertures, vous pouvez utiliser n'importe quelle 'ligne de contour' existante. Ces lignes doivent être définies comme une chaîne polygonale. Les ouvertures sur le bord d'une pièce sont également autorisées.
Vous pouvez également placer graphiquement des ouvertures directement dans les pièces. Utilisez le bouton de liste de la barre d'outils pour accéder aux différentes formes d'ouvertures.
Vous pouvez définir graphiquement l'ouverture en dessinant un rectangle, un cercle, etc. Si vous sélectionnez sa limite ' ', RSECTION reconnaît automatiquement l'ouverture dès qu'un nombre suffisant de lignes de contour a été déterminé.
Une fois les contours définis, l'ouverture est créée et intégrée à la pièce.

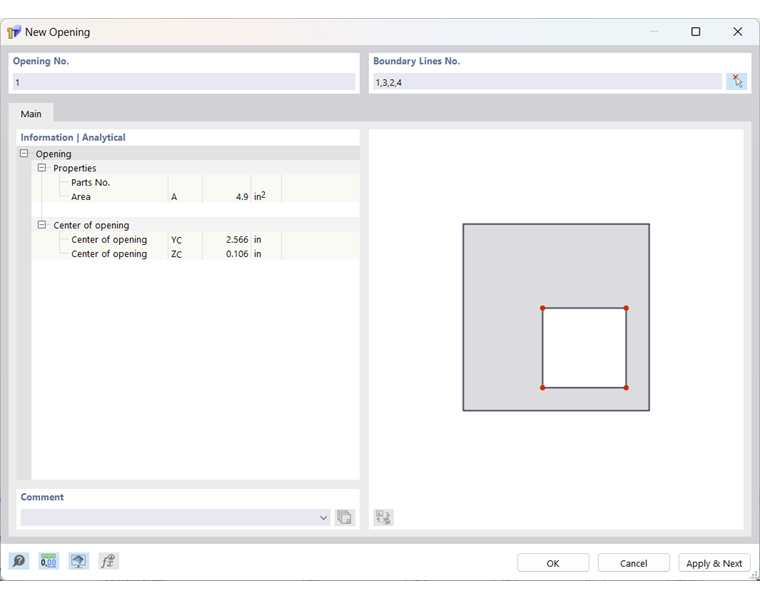

Informations | Solution analytique
Cette section de dialogue donne un aperçu des propriétés importantes de l'ouverture, telles que l'aire et la position centrale.
