Miroiter

Sélectionnez les objets du modèle que vous souhaitez mettre en miroir. Cliquez ensuite sur le bouton (voir l'image ModelingTools ). Dans la boîte de dialogue « Miroiter », indiquez si les objets doivent être copiés lors du miroitage et définissez les paramètres.

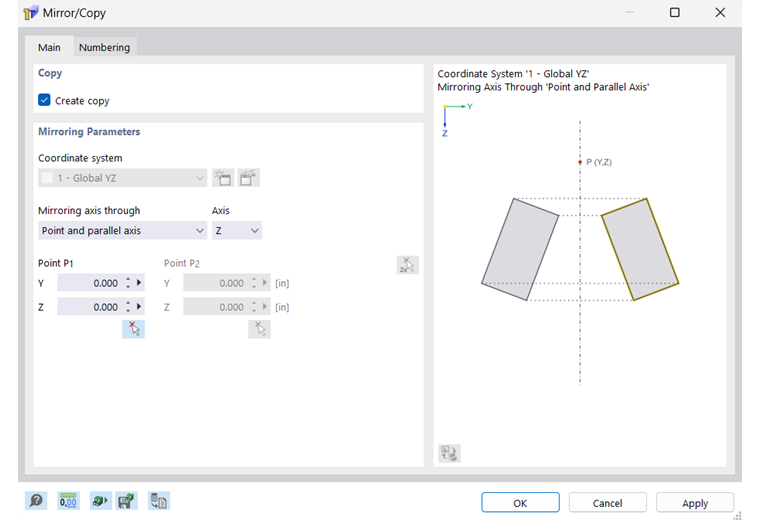

02 Boîte de dialogue ' Miroir/Copier '

Base

L'onglet Général gère les paramètres de base pour le miroitage des objets.

copier

Si la case « Créer une copie » n'est pas cochée, les objets sélectionnés seront mis en miroir. Si vous souhaitez créer une copie, cochez la case.

Paramètres de miroitage

La liste 'Axe de mise en miroir traversant' offre deux options pour définir l'axe :

• Point et axe parallèle : L'axe du miroir est parallèle à un axe du système de coordonnées spécifié. Sélectionnez laxe' dans la liste et insérez le 'point P' situé sur cet axe.
• 2 points : L'axe du miroir se trouve n'importe où dans le plan. Entrez les coordonnées du 'Point 1' et du 'Point 2' pour définir l'axe. Utilisez le bouton pour définir les points graphiquement.

Numérotation

L'onglet Numérotation s'affiche uniquement lors de la copie. Vous pouvez ici influencer la numérotation des nouveaux objets.

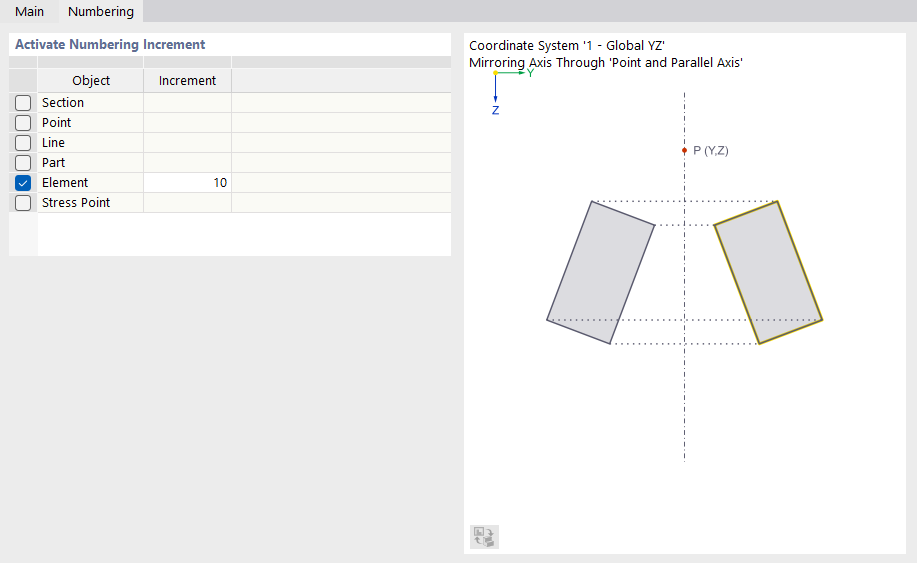

04 Ajuster la numérotation

Les fonctions de cet onglet sont décrites dans les chapitres .
