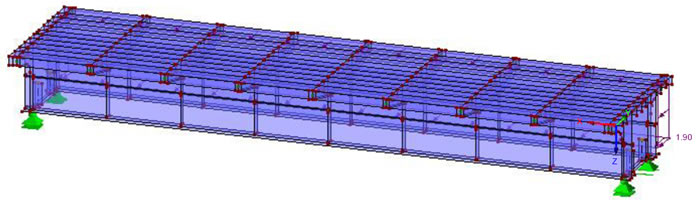

Projektowanie fikcyjnej konstrukcji mostowej jest typowym tematem pracy magisterskiej na specjalności inżynieria konstrukcyjna. W celu bardziej realistycznego zróżnicowania tego zadania, w niniejszej pracy wykorzystano rzeczywistą konstrukcję.
|
Autor
|
Sonja Eberhard
|
|
Uczelnia
|
Uniwersytet Techniczny Carolo-Wilhelmina, Brunszwik
|
" Dziękuję za udostępnienie oprogramowania do mojej pracy magisterskiej. Szerokie wsparcie udzielone przez Państwa infolinię przy tworzeniu modelu i ocenie wyników było bardzo pomocne. "
Funkcja produktu
Funkcja produktu
W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
Wynik obliczeń sejsmicznych jest podzielony na dwie sekcje: wymagania dotyczące prętów i połączeń.
"Wymagania sejsmiczne" zawierają Wymaganą wytrzymałość na zginanie i Wymaganą wytrzymałość na ścinanie połączenia belka-słup dla ram sprężystych. Są one wyszczególnione w zakładce 'Połączenia ram momentowych według prętów'. W przypadku ram stężonych w zakładce 'Połączenie stężone według pręta' podawana jest Wymagana wytrzymałość połączenia na rozciąganie oraz Wymagana wytrzymałość połączenia na ściskanie stężeń.
Przeprowadzone kontrole obliczeń są przedstawiane w tabelach. W szczegółach kontroli obliczeń w przejrzysty sposób przedstawione są wzory i odniesienia do normy.
W module Projektowanie konstrukcji betonowych umożliwia przeprowadzanie obliczeń sejsmicznych prętów stalowych zgodnie z AISC 341-16.
W tym celu dostępnych jest pięć typów systemów SFRS (Seismic Force-Resisting Systems).
