Os perfis de resultados na secção transversal representam os resultados nos pontos de tensão da seção transversal. Para aceder a esta visualização, clique no botão
. Está disponível nas tabelas de resultados da categoria 'Dimensionamento de aço' para objetos de barra, mas não para superfícies.
A janela 'Perfis de resultados na secção transversal' aparece. O gráfico mostra o estado de tensão que está presente para o resultado da linha atual da tabela.
Pode controlar o gráfico normalmente com o rato, por exemplo, para fazer zoom. As funções são descritas no capítulo Controlo gráfico do manual do RFEM.
A apresentação dos resultados também pode ser ajustada com os botões na barra de ferramentas. Eles têm as seguintes funções atribuídas:
| Botão | Função |
|---|---|
|
Botão de lista com opção de seleção para Tipos de resultados |
|
Mostra e oculta os valores nos pontos de tensão |
|
Exibe apenas os valores extremos de resultados positivos e negativos |
|
Permite o dimensionamento dos perfis de resultados através de um fator em [%] |
|
Mostra e oculta o contorno da secção transversal |
|
Mostra e oculta as dimensões |
|
Mostra e oculta o sistema de eixos |
|
Mostra e oculta o centro de cisalhamento |
|
Mostra e oculta os pontos de tensão |
|
Mostra e oculta as partes c/t (campos individuais) |
|
Mostra e oculta a numeração dos pontos de tensão |
|
Mostra e oculta a malha EF |
|
Abre a janela 'Informações sobre secção transversal' |
|
Permite imprimir a visualização atual |
|
Exibe a visão completa dos perfis de resultados |

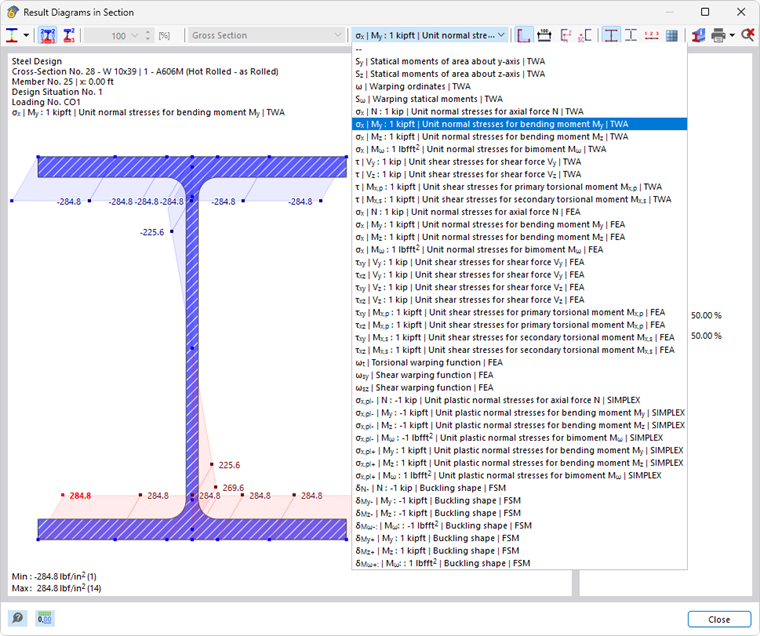

Tipos de resultados
Através do botão de lista
, você pode selecionar quais resultados devem ser exibidos na secção transversal. Dependendo da verificação, estão disponíveis as seguintes opções:
- Diagrama de utilizações
- Tensões
- Tensões unitárias
- Deformações
- Deformações unitárias
Dependendo do carregamento presente, você pode exibir diferentes resultados na secção transversal. Utilize as opções de seleção na barra de menus para isso.
A designação TWA refere-se a um resultado de um cálculo de seção transversal de parede fina, FEM a um cálculo de seção transversal com elementos finitos. Para a verificação, é utilizada a metodologia determinada para a secção transversal (veja o capítulo Secções transversais).
O acréscimo FSM para modos de flambagem refere-se a resultados com base no Método dos Estripes Finitos (veja o artigo técnico Análise de carga crítica linear com o Método dos Estripes Finitos).

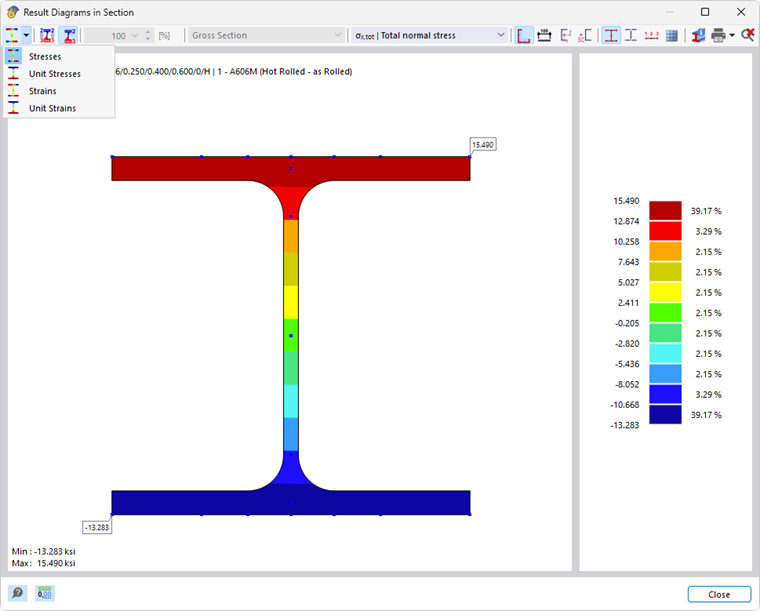

Os resultados do cálculo com elementos finitos são sempre apresentados como gradientes de cor diretamente na secção transversal. Enquanto isso, os resultados de análise de parede fina, bem como os de utilização, são representados como perfis nos pontos de tensão.
Distribuição de tensão elástica
Ao exibir as tensões para os esforços internos presentes na verificação correspondente, deve-se notar que as tensões são sempre calculadas com uma distribuição elástica. Portanto, em uma verificação de secção transversal plástica, as tensões exibidas são apenas uma informação complementar e não são usadas para a verificação. Atualmente, não é possível calcular uma distribuição de tensão plástica na secção transversal.

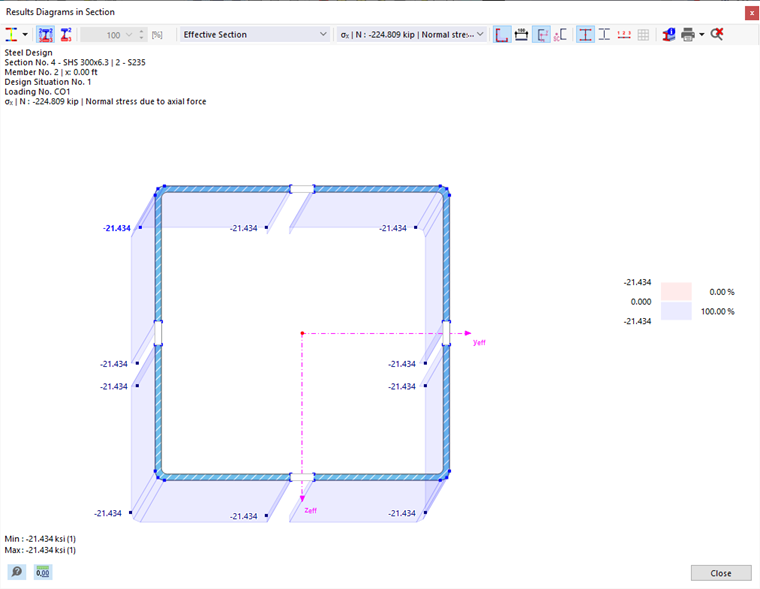

Tensões na secção transversal efetiva
Se a verificação selecionada implica na determinação de tensões na secção transversal efetiva (por exemplo, na classe de secção 4 do Eurocódigo 3), é possível diferenciar na lista de seleção entre a exibição das tensões na secção transversal efetiva e na secção bruta.

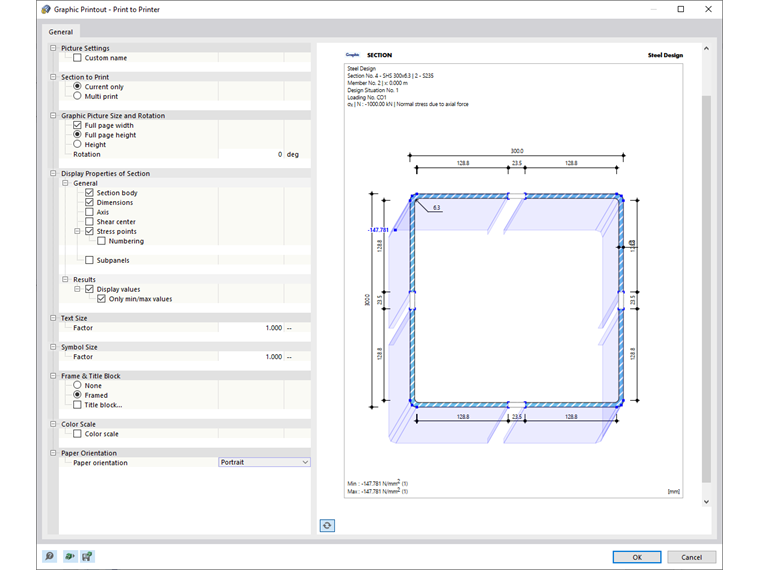

Impressão gráfica
Com as opções do botão de lista
, pode imprimir diretamente o gráfico atual, salvá-lo como PDF ou transferi-lo para o protocolo de impressão. Os detalhes a serem exibidos também podem ser configurados na pré-visualização de impressão.
