панель управления

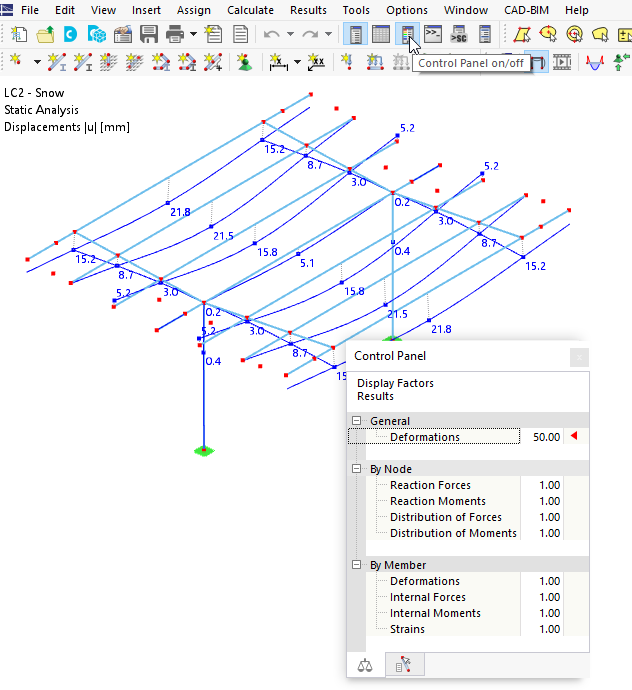

Панель управления отображается, когда результаты доступны в рабочем окне. Он предоставляет различные варианты отображения и управления. Можно изобразить или скрыть панель, выбрав Панель управления в меню Вид. Как вариант, используйте кнопку Секция .

Совет

Вы можете "захватить" панель в строке заголовка и переместить ее в рабочую область. Чтобы закрепить панель, дважды щелкните на ее заголовок или переместите ее к рамке окна.

Панель управления состоит из нескольких вкладок, в которых можно задать цвета, коэффициенты и объекты для результатов.

Цвета

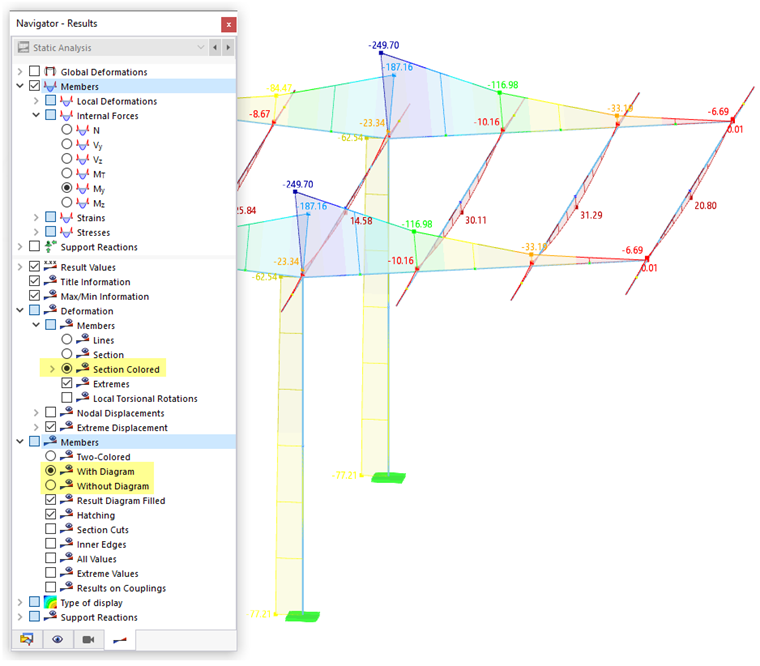

Данная вкладка доступна только для многоцветного изображения результатов. В зависимости от типа результата, его можно отобразить с помощью одного из следующих флажков в нижней части 'Навигатора - Результаты':

  • Деформация: Стержни → Сечение цветное
  • Стержни: С диаграммой
  • Стержни: Без диаграммы

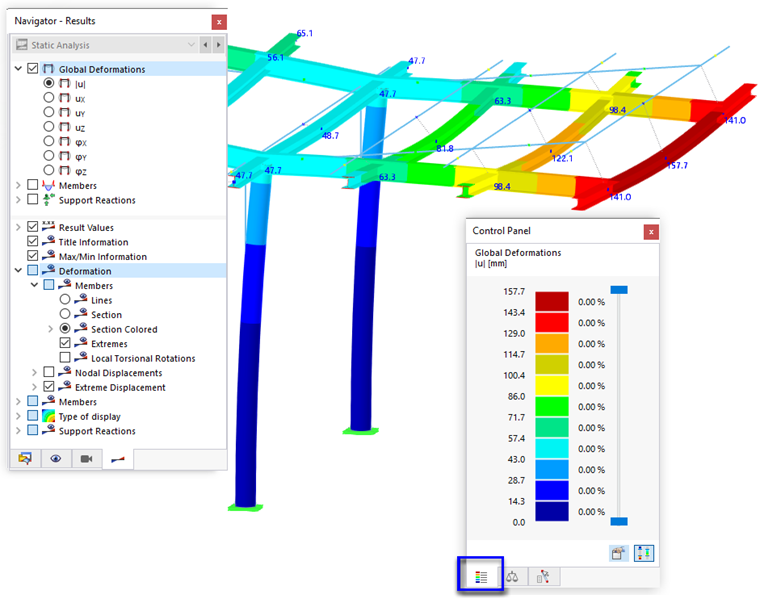

Вкладка панели 'Цвета' показывает цветовую шкалу с заданными диапазонами значений.

По умолчанию используется одиннадцатиступенчатая цветовая шкала. Она покрывает область между экстремальными значениями в равноотстоящих интервалах. Процентное значение рядом с цветом указывает процент от общего распределения, который занимает данный цветовой диапазон.

Изменение цветов

Для настройки цветовой шкалы, дважды щелкните на один из цветов или нажмите кнопку Изменить на панели. Откроется диалоговое окно 'Изменить цвета результатов'.

Для изменения цвета, дважды щелкните в соответствующем поле. В диалоговом окне 'Выбрать цвет' можно настроить цвет.

Изменение значений

Чтобы изменить значения, присвоенные цветам, дважды щелкните на один из цветов или нажмите кнопку Изменить на панели. В диалоговом окне Изменить цвета результатов активируйте параметр 'Индивидуальный набор значений' (1). Теперь можно вручную задать значения между отдельными цветовыми диапазонами (2). Только убедитесь, что значения расположены точно в порядке убывания.

Совет

Если вы укажете только максимальные и минимальные значения, можно использовать кнопку Заполнить панель значений для создания промежуточных значений в равноотстоящих интервалах.

Кнопка Новые , доступная в разделе диалога 'Актуальный блок значений', позволяет создавать шкалу значений (3) и придавать пользовательские диапазоны значений. Эта функция аналогична сохранению цветовой шкалы (см. рисунок Создание нового набора цветов). Блоки значений связаны с моделью; они глобально не доступны.

Настройка цветовых диапазонов

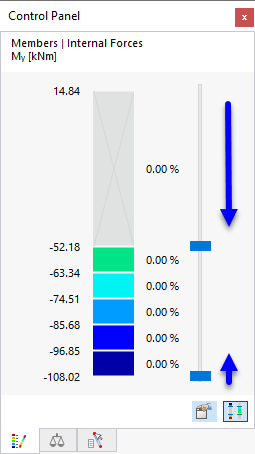

Чтобы уменьшить количество цветовых диапазонов, используйте ползунок рядом с цветовой шкалой. Вы можете уменьшить диапазоны с обоих концов.

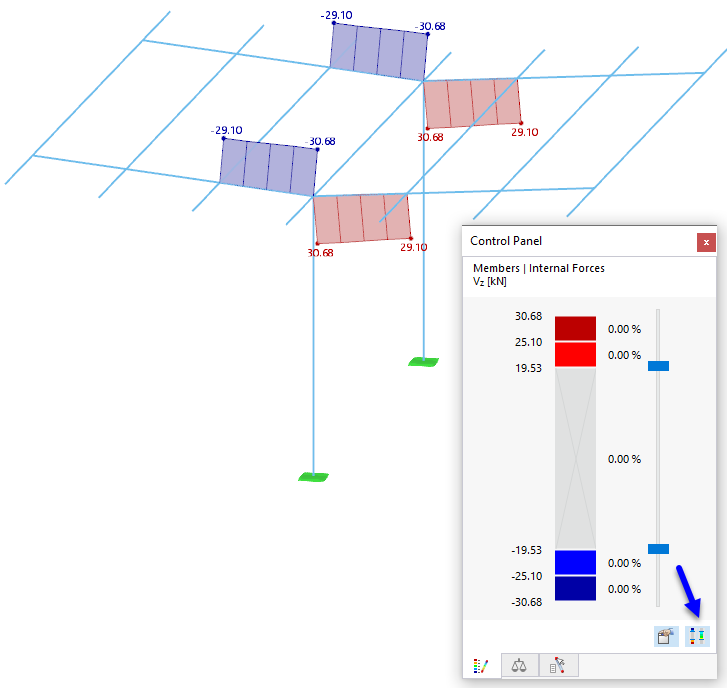

Используйте кнопку Отображение областей панели для переключения между отображаемыми диапазонами значений. Таким образом можно, например, отобразить только диапазоны с экстремальными значениями.

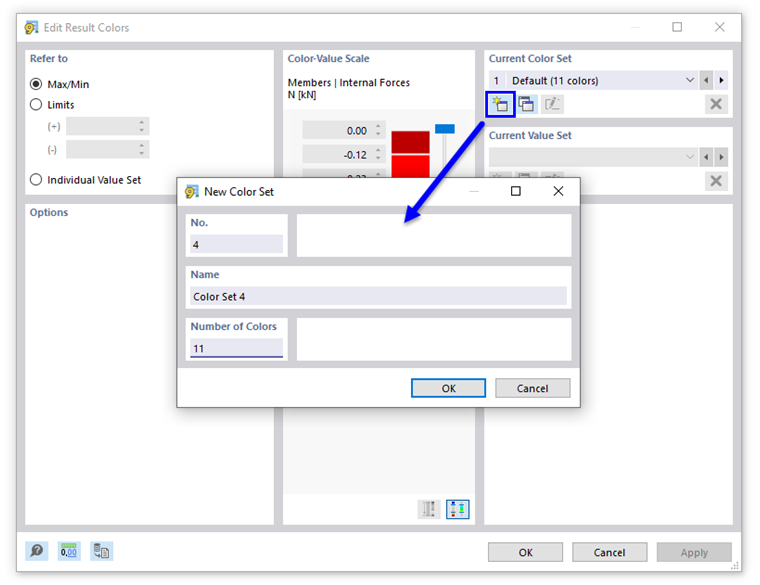

Кнопка Новые в разделе диалога 'Актуальная палитра цветов' позволяет создавать пользовательские цветовые шкалы и задавать цветовые диапазоны.

Коэффициенты

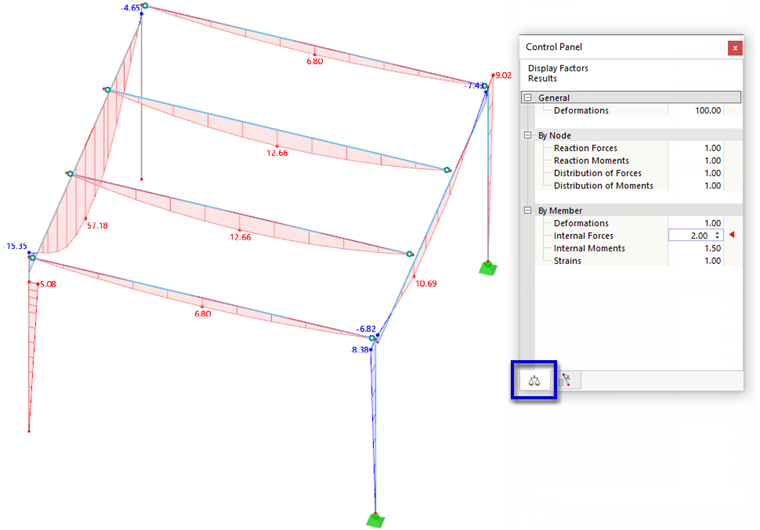

Во вкладке 'Коэффициенты' можно настроить коэффициенты масштабирования для графического отображения.

Коэффициенты изображения сортируются по категориям результатов в дереве навигатора. Красным треугольником отмечено поле ввода для текущей графики результатов.

Объекты

Вкладка 'Объекты' управляет результатами, отображаемыми для конкретных узлов или стержней.

В списке 'Изобразить результаты на' выберите тип объекта, результаты которого вы хотите изолировать.

Теперь с помощью флажков определите, какие объекты будут отображаться с результатами.

  • Все: Здесь отображаются результаты всех объектов.
  • Актуальный выбор: Здесь изображаются результаты объектов, которые вы выбрали в рабочем окне.
  • Выбор номеров: Изображаются результаты объектов, номера которых указаны в поле ввода. Объекты можно выбирать также графически (см. рисунок {%ref#image027691 Определение номеров стержней графически]]).
  • Выбор объекта: Здесь отображаются результаты для объектов Выбор объектов (OS). Выберите объект из списка или создайте новую операционную систему с помощью кнопки Новый выбор объекта .
  • Отсутствует: Результаты не отображаются ни для одного объекта указанного типа.

Для переноса объектов из графики, при выборе 'Выбора по номерам', откройте кнопку списка рядом с полем ввода. Нажмите кнопку Выбрать в графике и затем выберите соответствующие объекты в рабочем окне.

Инфо

Выбор объекта на панели влияет также на таблицы результатов: Если отображение результатов на панели ограничено двумя стержнями, как показано на рисунке выше, 'Стержни | В таблице Внутренние силы' показаны только результаты этих двух стержней.
