Во вкладке Сечение необходимо назначить сечение. Здесь вы также можете задать распределение сечения и задать поворот стержня.
Распределение сечения
Распределение сечения определяет изменение сечения вдоль стержня. По умолчанию установлено значение 'Равномерно', при котором принимается постоянное сечение по всей длине стержня. Для вутового или ступенчато изменяющегося распределения в списке доступны различные варианты выбора.
В полях ввода 'Длина стержня/расстояния' вы можете задать точки определения участков. Параметры выбранного распределения отображаются на графике справа. Кнопкой
вы можете переключаться между относительным и абсолютным вводом длин. Затем сечения на отдельных участках нужно назначить в разделе Сечение с материалом.
При неравномерном изменении сечения вы можете настроить 'Расположение' верхнего и нижнего края. Действие трёх переключателей также отображается на графике.
После того как вы задали начальный и конечный узлы, расположение сечений можно проверить графически с помощью кнопки
.
Вут из параметризованных сечений и профилей RSECTION

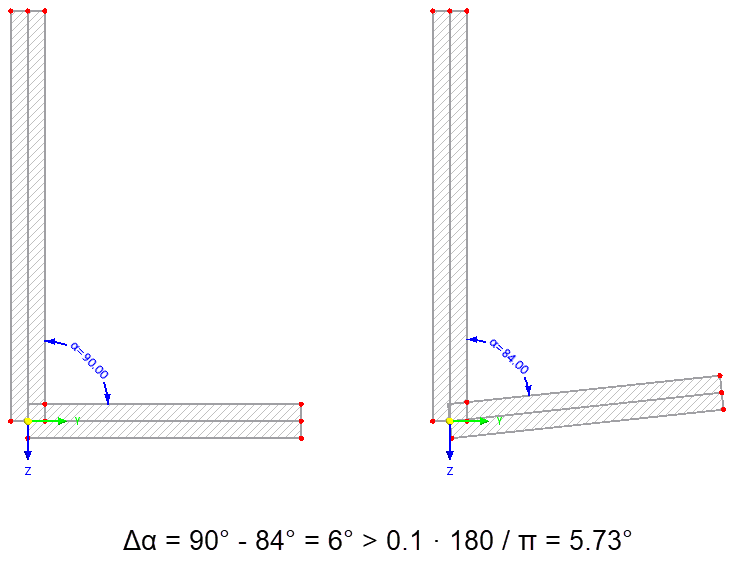

Как для сечений из библиотеки, так и для сечений RSECTION следует учитывать, что разность углов между отдельными частями сечения вута должна быть меньше 0.1 rad (что соответствует ≈ 5.73°). Таким образом, положение частей сечения начального и конечного сечений может отличаться лишь незначительно; в противном случае в ходе стержня уже не будет плоской поверхности. Например, при следующих начальном и конечном сечениях линейный ход вута отсутствует.
Для вута из сечений RSECTION конечное сечение должно быть копией начального сечения. Добавлять или удалять геометрические объекты, такие как точки или элементы, не допускается.
Дощатоклеёная балка
Для балок из клеёного бруса в списке доступны различные варианты реализации (см. рисунок Выбор распределения сечения):
- Изогнутый
- Балка двускатной крыши с наклонным нижним поясом и постоянной высотой
- Балка двускатной крыши с наклонным нижним поясом и постоянной высотой
- Рыбовидная балка
Данные вводятся здесь в двух вкладках. Во вкладке 'Сечение I' вы задаёте общую реализацию балки и указываете, имеется ли 'Асимметричное расположение' или существуют ли 'Консольная балка' на стержне.
Сечения здесь определить нельзя: Данные в разделе 'Сечение с материалом' получаются из геометрических параметров, которые вы задаёте во вкладке 'Сечение II'.
- /
Во вкладке 'Сечение II' вы затем задаёте специфические для балки параметры, такие как размеры, угол наклона, радиус кривизны или ориентация волокон.
На графике ниже отображаются отдельные параметры. Значение выбранной строки таблицы выделено цветом.
Сечение с материалом
В этом разделе стержню необходимо назначить сечение. Этим определяется жёсткость стержня. Вы можете выбрать сечение в списке или заново определить его с помощью кнопок
и
(см. главу Сечения).
При равномерном изменении сечения для конца стержня и внутренней точки доступна только опция 'Как в начале стержня'. Для неравномерных изменений сечения вы можете выбрать или заново определить сечения 'На конце стержня j' и 'Во внутренней точке k' в соответствии со схемой системы (см. рисунок Стержень с вутовым сечением с обеих сторон).
#banner@text#Несовместимые типы сечений отмечаются проверкой правдоподобия.Материал сечения
Наряду с сечением материал определяет жёсткость стержня. Вы можете выбрать материал в списке или заново определить его с помощью кнопок
и
(см. главу Материалы).
Поворот стержня
Связанная со стержнем система координат xyz определена прямоугольно и правовинтово (см. рисунок Стержень со смещением). Локальная ось x представляет собой ось, проходящую через центр тяжести стержня. Она соединяет начальный узел линии с конечным узлом (положительное направление). Оси стержня y и z (или u и v при несимметричных сечениях) представляют главные оси стержня.
Положение локальных осей y и z определяется следующим образом: Ось y направлена прямоугольно к продольной оси x и параллельно глобальной плоскости XY. Положение оси z определяется согласно правилу правой руки. При этом составляющая z' оси z всегда направлена «вниз» (в направлении силы тяжести) — независимо от того, направлена ли глобальная ось Z вверх или вниз. Если стержень расположен вертикально, локальная ось y выравнивается параллельно глобальной оси Y, а ось z определяется по правилу правой руки.
Для поворота стержня вы можете использовать различные возможности в списке.
- Угол: положительный угол β поворачивает оси y и z правовинтово вокруг продольной оси x.
- Вспомогательный узел: задайте опорный узел и укажите, какая ось стержня (y или z) должна быть направлена на этот узел. Вспомогательный узел не должен лежать на прямой, определяемой осью стержня x.
