Размеры

Размеры вносят важный вклад в понимание моделирования. Возможны различные виды размеров, которые вы можете применять настраиваемо.

С помощью функций кнопки Bemaßung на панели инструментов САПР вы можете устанавливать размеры непосредственно на модели.

Для этого установите параметры в небольшом диалоге Новый размер . Затем щелкните объекты, определяющие размеры, в рабочем окне.

База

Вкладка База позволяет задать, какой тип размера имеется и как он должен быть оформлен.

Тип и стиль размера

В списке доступны различные 'типы размеров'. Они соответствуют функциям кнопок (см. изображение Кнопки для размеров).

Линейный Длина между двумя или несколькими узлами
Угол Угол между тремя узлами или между двумя стержнями
Наклон Угол наклона между линией и плоскостью
Высота Отметка высоты узла

'Параметры отображения' управляют тем, какими знаками и шрифтом будет представлен размер. Вы можете проверить текущий 'стиль' с помощью кнопки Изменить : появится диалог 'Параметры отображения' с предварительным просмотром размера. При необходимости вы можете изменить стиль для каждого из типов размеров.

Опции

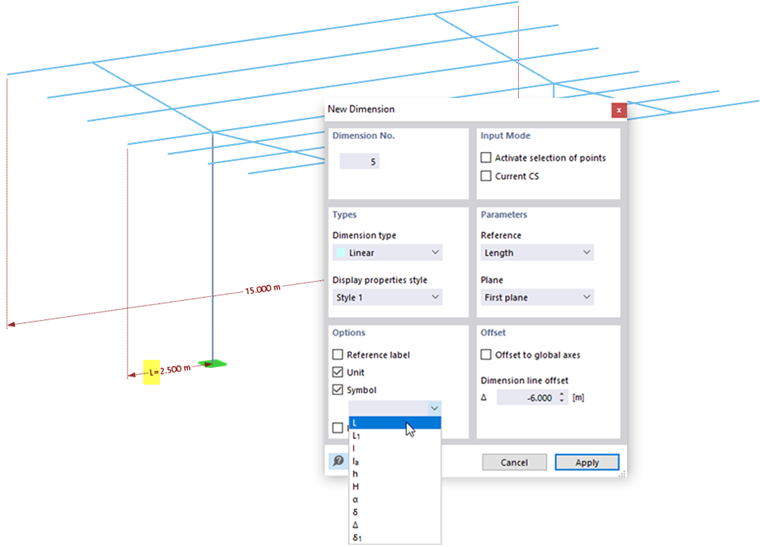

Размер можно дополнить символом. Введите 'Символ' или выберите подходящую запись в списке.

Совет

Вы также можете использовать HTML-команды и специальные символы (Entities): например, записав &gamma;, вы отобразите символ γ; с помощью <sub>-тегов можно создать нижее подстрочное, а с помощью <sup>-тегов - верхнее надстрочное оформление (например, l<sub>1</sub> создаст l1).

Параметры

Для размеров длин в этом разделе можно задать базовые параметры.

Определите 'Координатную систему', к которой относится размер. Вы можете выбрать пользовательскую координатную систему в списке или создать новую с помощью кнопки Новые .

'Связь размеров' позволяет управлять тем, будет ли размер относиться к истинной длине между точками определения или проекцией по одному из глобальных направлений.

'Плоскость' указывает, где будет размещена размерная линия. Эта настройка относится к осям координатной системы. Если вы будете переключаться между записями 'Первая плоскость' и 'Вторая плоскость', вы увидите эффект в графике диалога или в рабочем окне.

Смещение

'Смещение размерной линии' Δ описывает расстояние размерной линии от объектов-переходников. В диалоге кнопок вы можете задать это расстояние графически (см. шаг (5) на изображении Установка размеров графически).

Если активировать контрольное поле 'Смещение относительно глобальных осей', вы можете задать расстояние размерной линии в глобальных координатах.

Расположение

Вкладка Расположение управляет объектами и параметрами, определяющими размеры.

Ссылки на размеры

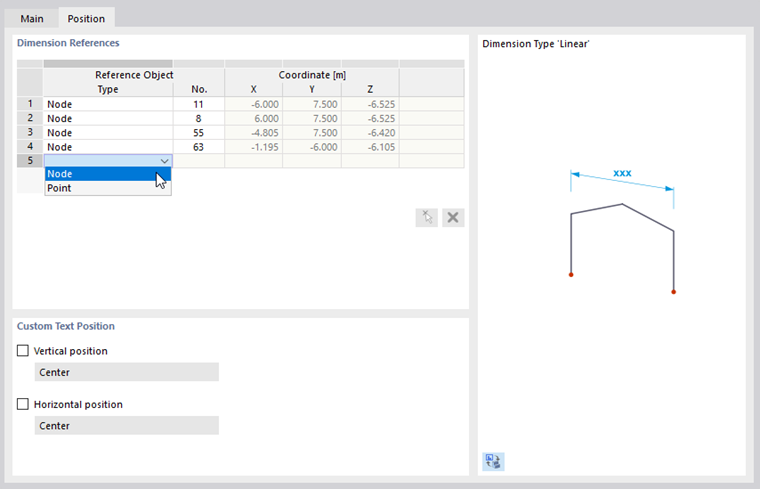

Варианты ввода в этом разделе зависят от типа размера. Для линейных размеров объекты ссылок управляются в таблице: в столбце 'Тип' задайте тип объекта-ссылки. Затем укажите 'Номер' узла или точки. Если поле ввода активно, вы также можете определить объект-ссылку графически с помощью кнопки Выбрать индивидуально . Таблица предоставляет возможность привязать размерную линию к другим узлам, не удаляя и не пересоздавая размер.

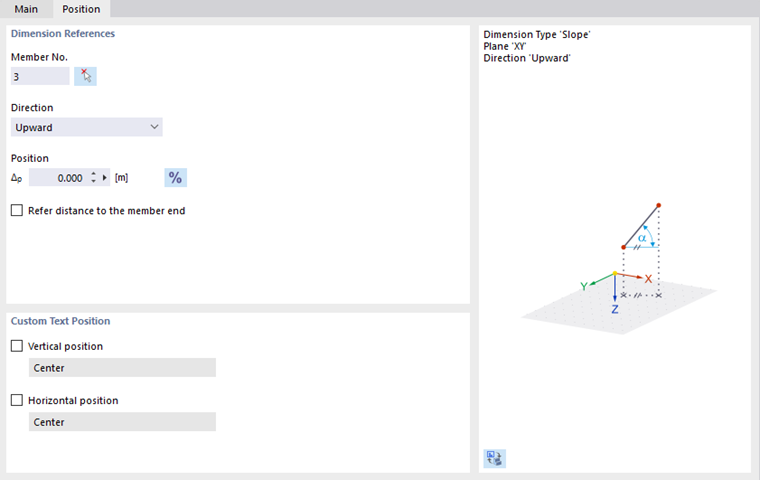

Для углового размера (тип 'Наклон') в этом разделе вы можете определить соответствующий 'стержень', 'направление' угла и 'положение' размера относительно начала или конца стержня.

Позиция текста пользователем

Размерный текст по умолчанию расположен по центру. Чтобы изменить 'Вертикальное положение' или 'Горизонтальное положение', активируйте соответствующее контрольное поле. Затем вы можете выбрать подходящее положение в списке.

Отображение размеров

Вы можете включить или отключить отображение размеров в 'Навигаторе - Отображение'. В категории Размеры также доступны варианты, позволяющие повлиять на отображение. Например, вы можете включить отображение единиц измерения или символов.

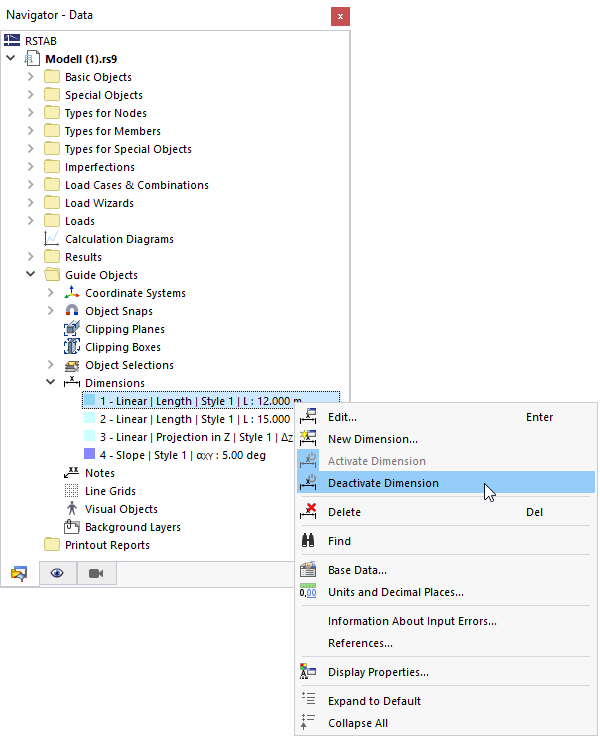

В 'Навигаторе - Данные' вы можете индивидуально управлять отображением размеров.

В качестве альтернативы используйте контрольное поле Активный в диалоге (см. изображение Новый размер).

Инфо

Размеры автоматически изменяются при изменении геометрии модели.

Размеры для результатов по стержням

Размеры также можно использовать для отображения и анализа результатов по стержням. Чтобы активировать это, выберите контрольное поле Результаты по стержням в нижнем разделе 'Навигатор - Результаты' в категории Размеры.

При отображении результатов по стержням в рабочем окне на определенных размерах дополнительно указываются значения деформации или экстремальные значения. Значения соответствуют типу результата, который вы выбрали в верхнем разделе навигатора.

Важный

Значения деформации понимаются как прогиб – то есть максимальный изгиб, за вычетом деформаций в узлах-ссылках размера (см. также статью Проверка прогиба для стержневых элементов).
