Фильтрация таблиц результатов

В таблицах результатов имеются опции фильтра, которые можно использовать для изображения тех или иных результатов. Используйте кнопку , чтобы открыть диалоговое окно 'Менеджер таблиц результатов'.

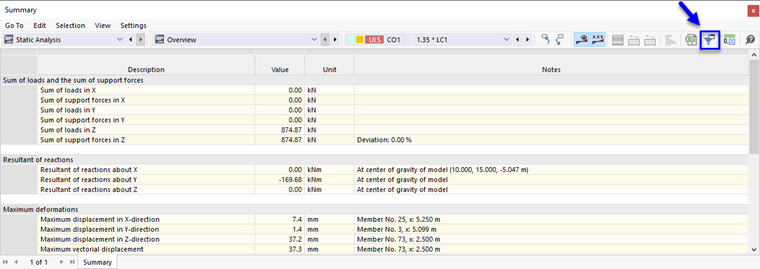

Открытие диспетчера таблиц результатов

В Диспетчере таблиц результатов можно задать изображаемые строки и столбцы результатов.

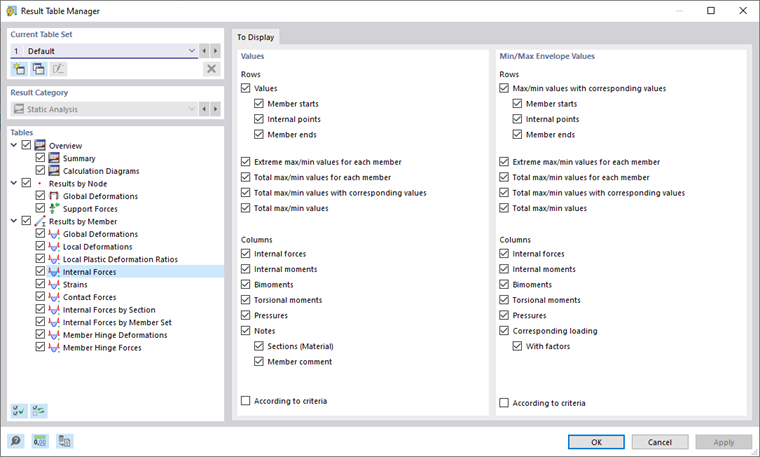

Диалоговое окно «Диспетчер таблиц результатов»

Актуальный блок таблиц

Раздел диалога в левом верхнем углу позволяет сохранить настройки таблицы. Все доступные результаты установлены как 'По умолчанию'.

Для сохранения конкретных настроек таблиц, нажмите кнопку . Введите описание в диалоговом окне 'Новый блок таблиц'.

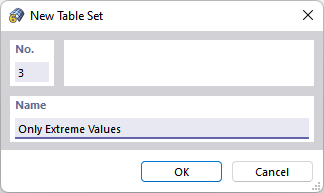

Диалоговое окно ' Новый набор таблиц '

После нажатия кнопки «OK», можно указать параметры для нового блока таблиц. Затем они будут доступны для оценки в списке 'Актуальный блок таблиц'.

Таблицы

Для определения отображаемых таблиц, используйте флажки в дереве каталогов. При выборе записи с помощью щелчка, можно указать подробные настройки типа результата во вкладке 'В изобразить'.

Изобразить

Во вкладке 'В отобразить' задайте 'Строки' и 'Столбцы', которые вы хотите отображать в таблицах. Вы можете отдельно указать 'Значения' загружений и сочетаний, а также пакет результатов 'max/min'. Последнее относится к выводам таблиц для расчетных сочетаний и расчетных ситуаций. Таким образом в каждом месте появятся два значения результатов - минимальные и максимальные результаты с соответствующими значениями.

Для внутренних сил и моментов стержня, например, значения начала и конца стержня (узловые значения), внутренних точек (x-разрезы пользовательских промежуточных точек результатов стержней) как а также экстремальные значения стержней. Флажки позволяют контролировать, какие типы внутренних сил отображаются в столбцах.

В следующем примере показаны настройки фильтра для внутренних сил и моментов стержня. Узловые значения выделены в таблице желтым цветом, экстремальные значения каждой внутренней силы синим цветом, а общие экстремальные значения серым цветом.

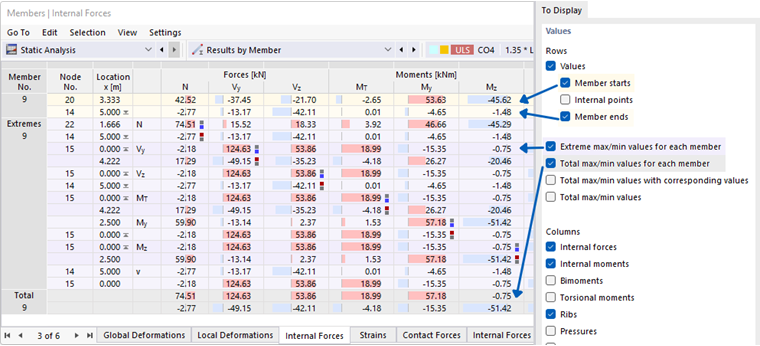

Узловые и экстремальные значения внутренних сил и моментов стержня

Если вы установите флажок 'В соответствии с критериями', появится вкладка 'Критерии - значения' или 'Критерии - Мин./макс. значения пакета'. Здесь можно ввести спецификации для значений результатов, отображаемых в таблицах (см. абзац Criteria) ).

Критерии

Вкладки Критерии - значения и Критерии - Мин./макс . значения пакета доступны только после установки флажков 'В соответствии с критериями' во вкладке 'К изображению'.

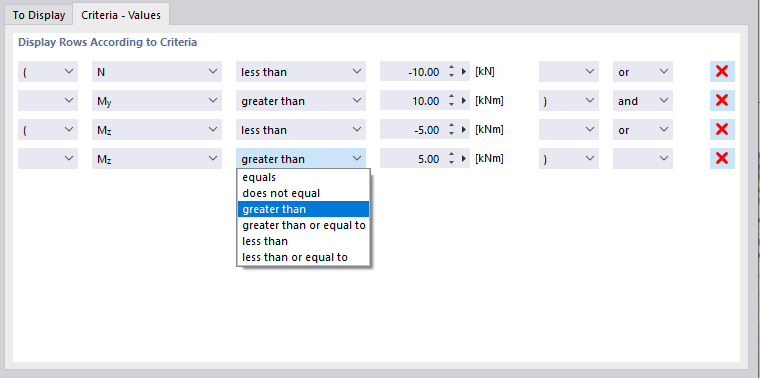

Настройки фильтра результатов

Можно задать условия для табличных значений выбранного типа результата. Выберите деформацию, внутреннюю силу, напряжение или деформацию во втором столбце. В следующих двух столбцах задайте, какой критерий вы хотите применить.

Чтобы задать другой критерий, выберите запись 'или' (каждый критерий имеет значение сам по себе) или 'и' (каждый критерий должен быть выполнен) в последнем столбце. Затем задайте следующее условие в новой строке.

На рисунке выше показаны критерии изгибающих моментов. Таким образом, в таблице будут отображены только результаты моментов M_y, которые не находятся в диапазоне ± 10 кНм, и для которых соответствующие моменты M_z находятся вне диапазона ± 5 кНм.
