В нижней части рабочего окна находятся таблицы. Они управляют данными модели, нагрузками и результатами в числовой форме.

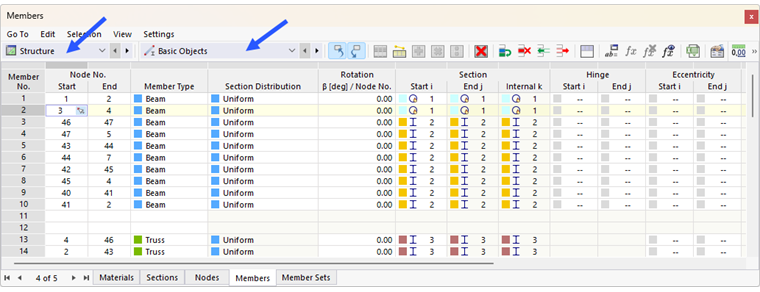

Содержимое таблиц контролируется через категории с отдельными подкатегориями. Сначала выберите категорию слева на панели инструментов таблицы. В списке доступны различные записи для данных структуры, нагрузок и результатов.
Затем выберите в соседнем списке подкатегорию. Каждая категория подразделяется на определенные записи.
Теперь вы можете обращаться к отдельным таблицам через закладки.
Если вы «захватите» таблицы в строке заголовка с помощью мыши, вы можете перемещать их в рабочую область. Двойной щелчок по строке заголовка или перемещение к краю снова закрепит их на краю окна.
Объект, строка которого выделена в таблице, выделяется также в рабочем окне. Это позволяет быстро находить и редактировать объекты. Вы можете включать и выключать синхронизацию между таблицами и графикой с помощью кнопок
и
на панели инструментов таблицы.
Цвета
Как правило, записи в таблицах отображаются черным цветом. Если объект определен с ошибкой, он отображается красным цветом. Если пустая ячейка отмечена красным, это значит, что на нее ссылается другой объект; однако она не содержит данных.
Неиспользуемые объекты отображаются синим цветом. Фиолетовые записи представляют сгенерированные объекты, которые из-за ссылок нельзя редактировать напрямую. Если объекты находятся на заблокированном слое, они отображаются серым цветом.
