Ovládací panel

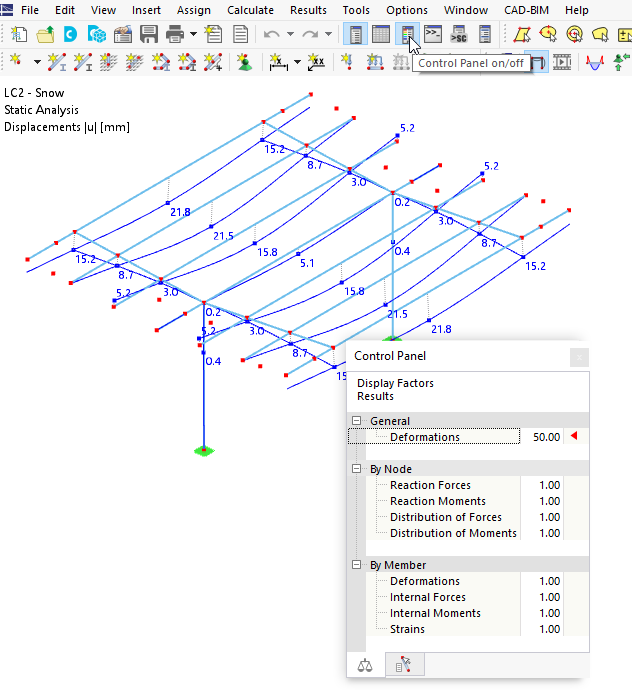

Ovládací panel se zobrazí, pokud jsou v pracovním okně k dispozici výsledky. Lze v něm nastavit různé parametry pro jejich zobrazení. Panel můžeme zobrazit a skrýt v nabídce Zobrazit pomocí položky Ovládací panel. Další možností je použít tlačítko Panel .

Tip

Panel můžete "uchopit" v záhlaví a přesunout na pracovní plochu. Dvojím kliknutím na titulkovou lištu nebo posunutím k okraji se panel opět ukotví.

Ovládací panel se skládá z několika záložek, v nichž lze nastavit barvy, faktory a objekty pro výsledky.

Barvy

Tato záložka je k dispozici pouze pro vícebarevné zobrazení výsledků. V závislosti na typu výsledku lze výsledek zobrazit pomocí jednoho z následujících zaškrtávacích políček v dolní části navigátoru 'Výsledky':

  • Deformace: Pruty → Průřez Barevný
  • Pruty: S diagramem
  • Pruty: Bez diagramu

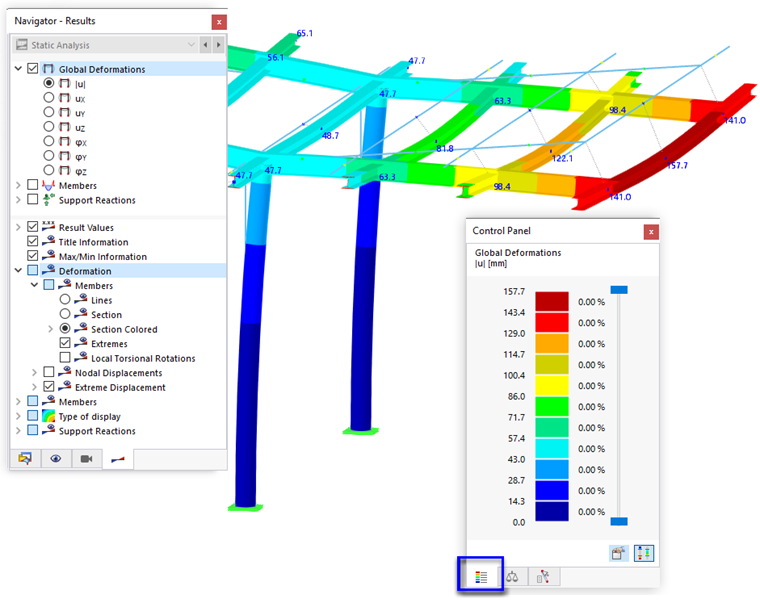

V záložce panelu 'Barvy' se zobrazí stupnice barev s přiřazenými rozsahy hodnot.

Standardně je nastavena stupnice barev v jedenácti krocích. Pokrývá oblast mezi extrémními hodnotami ve stejných intervalech. Procentuální hodnota vedle barvy udává procentuální podíl z celkového rozdělení, který zaujímá tento rozsah barev.

Upravit barvy

Stupnici barev upravíme dvojím kliknutím na některou barvu nebo kliknutím na tlačítko Úpravy v panelu. Otevře se dialog 'Upravit barvy výsledků'.

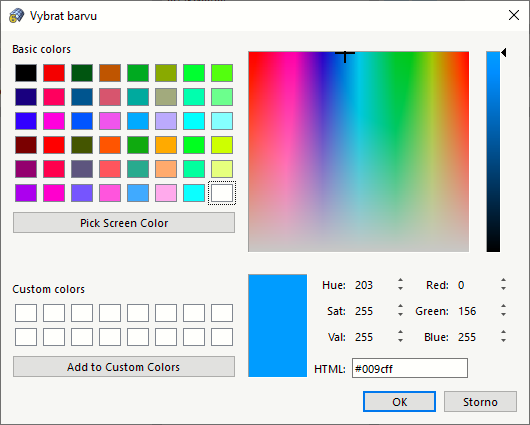

Barvu lze změnit dvojím kliknutím na příslušné políčko. Barvu lze poté vybrat v dialogu 'Vybrat barvu'.

Úprava hodnot

Hodnoty přiřazené barvám lze upravit dvojím kliknutím na některou z barev nebo kliknutím na tlačítko Úpravy v panelu. V dialogu Upravit barvy pro výsledky aktivujte možnost 'Individuální sada hodnot' (1). Nyní můžete ručně zadat hodnoty mezi jednotlivými rozsahy barev (2). Dbejte na to, aby byly hodnoty přesně v sestupném pořadí.

Tip

Pokud zadáte pouze maximální a minimální hodnoty, můžete pomocí tlačítka Vyplňte hodnoty polí vytvořit mezihodnoty ve stejných vzdálenostech.

Tlačítko Nový v sekci 'Aktuální sada hodnot' umožňuje vytvářet stupnice hodnot (3) a přiřazovat jim vlastní rozsahy hodnot. Tato funkce je podobná ukládání stupnice barev (viz obrázek Vytvoření nové sady barev). Sady hodnot jsou propojeny s modelem; nejsou globálně k dispozici.

Úprava barevných oblastí

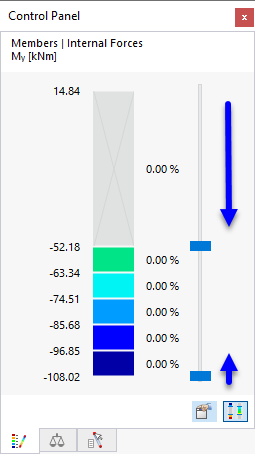

Počet oblastí barev lze snížit pomocí posuvníku vedle stupnice barev. Oblasti lze zmenšit z obou stran.

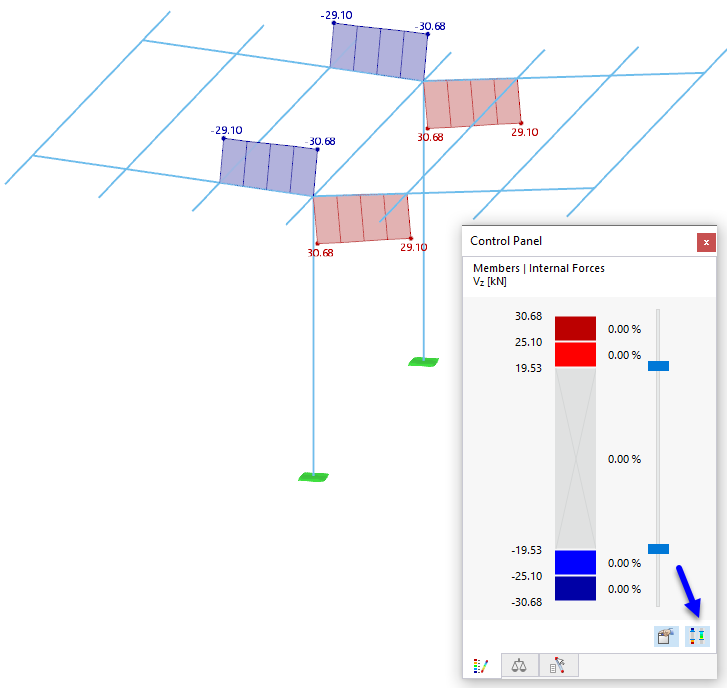

Pomocí tlačítka Zobrazení oblastí na panelu lze přepínat mezi zobrazenými rozsahy hodnot. Lze tak například zobrazit pouze oblasti s extrémními hodnotami.

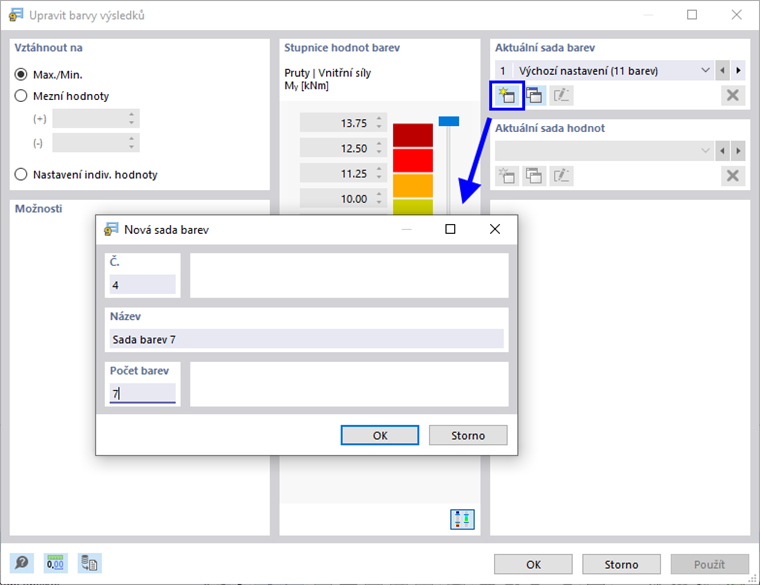

Tlačítko Nový v sekci 'Aktuální sada barev' umožňuje vytvářet uživatelsky definované stupnice barev a definovat rozsahy barev.

Faktory zobrazení

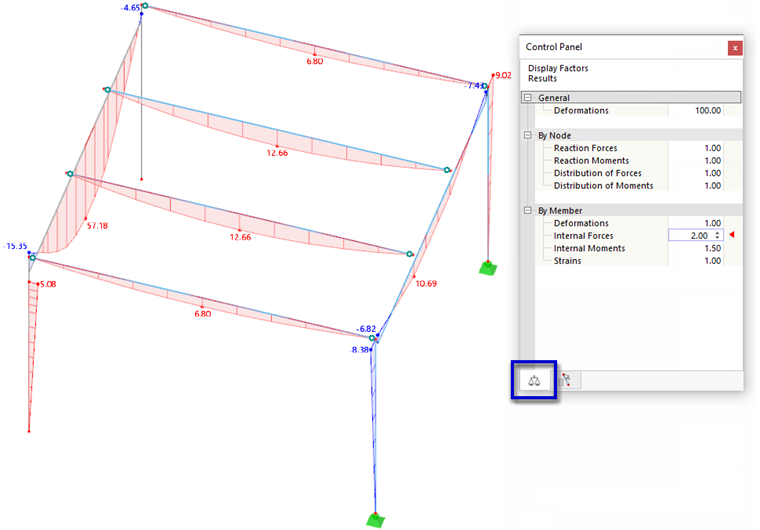

V záložce 'Faktory' lze upravit faktory zvětšení pro grafické zobrazení.

Ve stromové struktuře navigátoru jsou faktory zobrazení uspořádány podle kategorií výsledků. Vstupní pole pro aktuální grafiku výsledků je označeno červeným trojúhelníkem.

Objekty

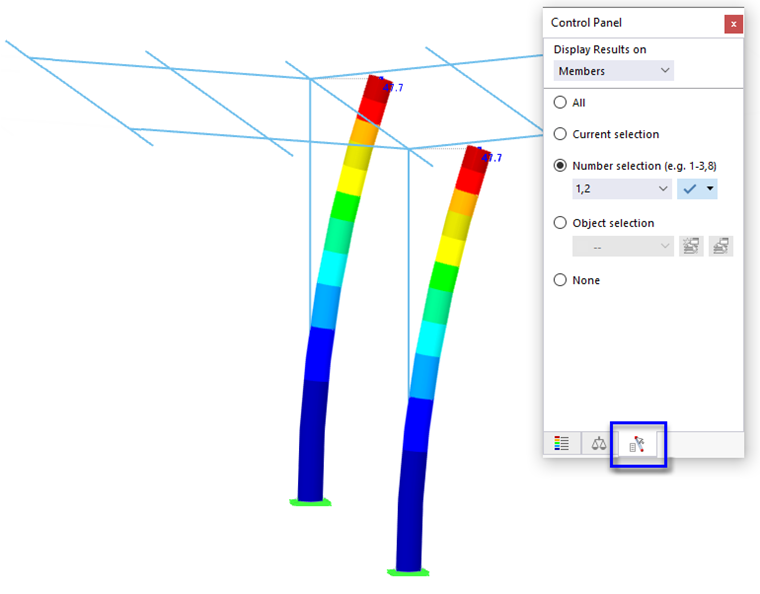

V záložce 'Objects' se nastavují výsledky zobrazené pro určité uzly nebo pruty.

V seznamu 'Zobrazit výsledky pro' vyberte typ objektu, na jehož výsledky se chcete zaměřit.

Pomocí vstupních polí nyní můžete určit, na kterých objektech budou zobrazeny výsledky.

  • Vše: Zobrazí se výsledky všech objektů.
  • Aktuální výběr: Zobrazí se výsledky objektů, které vybereme v pracovním okně.

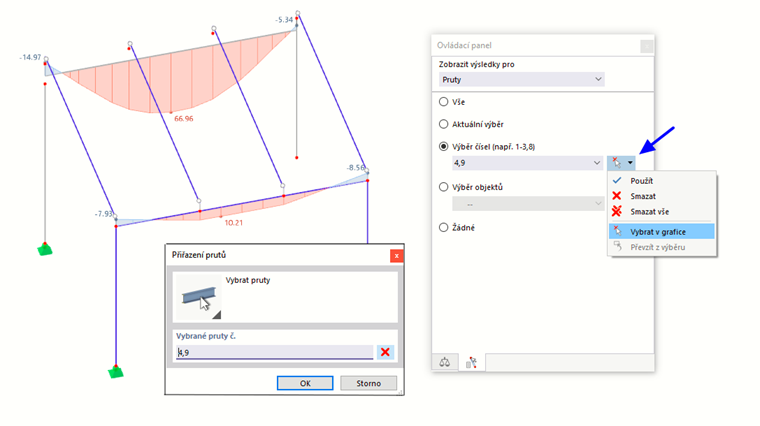

  • Výběr čísel: Zobrazí se výsledky objektů, jejichž čísla jsou uvedena ve vstupním poli. Objekty lze vybrat také graficky (viz obrázek Stanovení čísel prutů graficky).
  • Výběr objektů: Zobrazí se výsledky pro objekty Výběr objektů (OS). Vyberte výběr objektů ze seznamu nebo vytvořte nový VO pomocí tlačítka Nový výběr objektu .
  • Žádné: Výsledky se nezobrazí pro žádný objekt zadaného typu.

Chcete-li přenést objekty z grafiky do 'Výběru čísel', klikněte na tlačítko v seznamu vedle vstupního pole. Vyberte položku Vybrat v grafice a poté vyberte příslušné objekty v pracovním okně.

Informace

Výběr objektů v panelu ovlivní také výsledkové tabulky: Pokud omezíte zobrazení výsledků v panelu na dva pruty, jak je znázorněno na obrázku výše, 'pruty | V tabulce Vnitřní síly' se zobrazí pouze výsledky těchto dvou prutů.
