Основные параметры

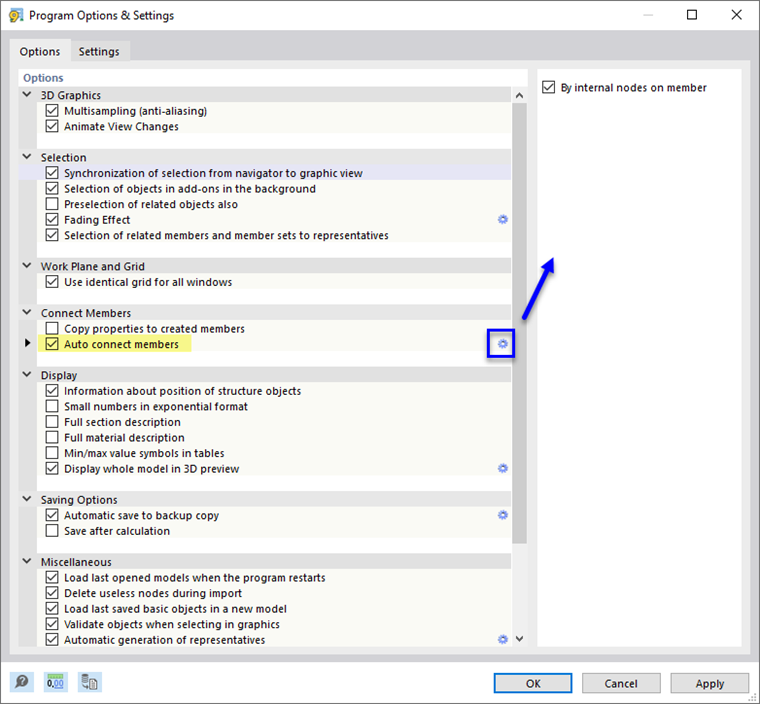

Стержни автоматически соединяются по умолчанию, как только они пересекаются при размещении. Соответствующую настройку можно найти в диалоговом окне ' Параметры и настройки программы ', которое можно вызвать из меню « Параметры » или с помощью кнопки
. Соединение настраивается внутренними узлами руководства image@034543@02#

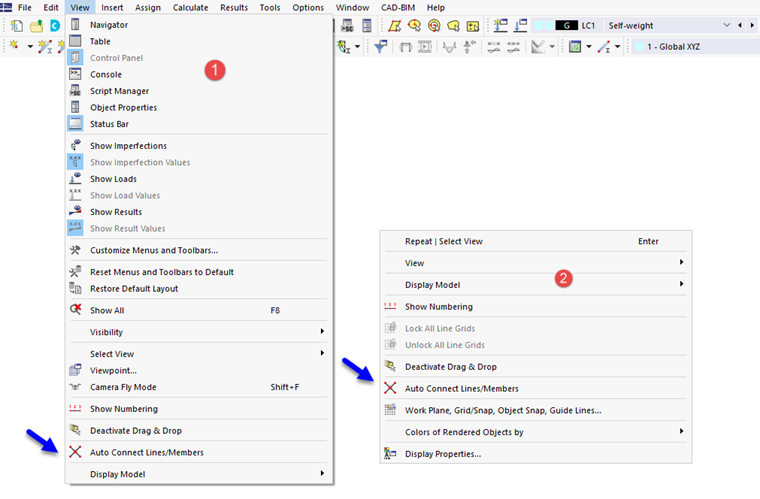

Вы также можете использовать меню « Вид » (1) или общее контекстное меню (2) для управления тем, должны ли размещаемые стержни быть разделенными или соединенными в общем узле.
Функция ' Connect '

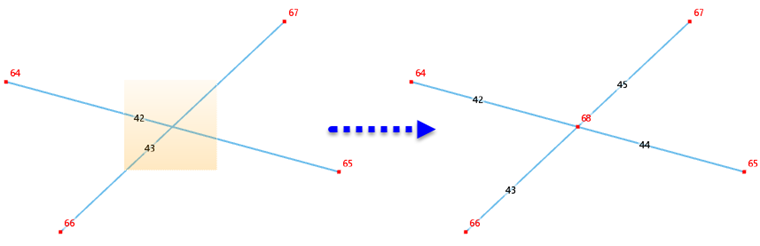

Для последующего соединения пересекающихся стержней, используйте функцию Соединить в меню Инструменты или кнопку [ T0 ] на панели инструментов.
Вы также можете соединять стержни, не выбирая их заранее. Перейдите в рабочее окно и нарисуйте окно в зоне, в которой вы хотите соединить стержни. Нет необходимости снимать объекты полностью.
