Сочетания нагрузок

Комбинация нагрузок (КН) объединяет нагружения согласно критериям комбинации для расчетной ситуации. Комбинации нагрузок представляют различные варианты, как могут быть скомбинированы случаи нагрузок, включенные в комбинацию воздействий. Комбинация нагрузок объединяет нагрузки из включенных случаев с учетом частных коэффициентов надежности в "один большой случай нагрузки".

Диалог «Загружения и их комбинации», вкладка «Сочетания нагрузок»

При активировании вкладки, комбинации нагрузок создаются по правилам комбинации согласно нормам. Они представлены в списке в соответствии с расчетными ситуациями. Если вы отключили помощник по комбинации на вкладке 'Основные' (см. главу Basic ), вы должны будете создать комбинации нагрузок вручную (см. раздел Определение комбинации нагрузок вручную).

'Имя комбинации нагрузок' представляет собой краткое обозначение. Оно основано на коэффициентах безопасности и номерах случаев нагрузок и отражает правила комбинации.

Если на вкладке 'Основные' установлено поле Имена комбинаций согласно категории воздействия , имена будут отображаться с обозначениями категорий воздействий.

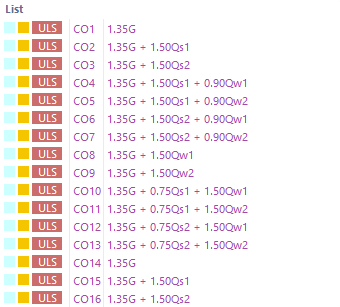

Названия сочетаний с описанием категорий воздействий

Поле 'Рассчитывается' управляет, будет ли выбранная комбинация нагрузок исследоваться при расчете.

Основы

Вкладка Основы управляет основными данными о комбинации нагрузок, выбранной в 'Списке' слева.

Категории

'Тип анализа' предварительно установлен согласно категории случая нагрузки (см. главу Случаи нагрузок ). Если вы не активировали никакой надстройки в основных данных модели, будет отображаться запись 'Статический анализ'.

В списке 'Настройки статического анализа' вы можете выбрать, какой теории расчета будет подвергаться комбинация нагрузок. Доступны следующие типы анализа:

• I. порядок
• II. порядок (P-Δ)
• III. порядок

Типы анализа описаны в главе Настройки статического анализа. С кнопкой вы можете добавить новый тип анализа.

Расчетная ситуация

В этом разделе указывают расчетную ситуацию, которая является основой выбранной комбинации нагрузок (см. главу Расчетные ситуации).

Опции

Если на вкладке 'Случаи нагрузок' в случае нагрузки отмечено поле 'Учитывать несовершенство', здесь будет указан случай несовершенства, который учитывается в данном случае нагрузки в комбинации нагрузок. Несвязанные случаи несовершенства по умолчанию применяются ко всем комбинациям нагрузок, к которым не был назначен случай несовершенства (см. главу Случаи несовершенства ).

Поле 'Модификация структуры' позволяет учитывать в комбинации нагрузок корректировку жесткости или специальное обращение с нелинейностями. Эти функции описаны в главе Модификации структуры. Выберите модификацию структуры в списке или создайте новый тип модификации с помощью кнопки .

Специальные опции

Если вы активируете поле 'Учитывать начальное состояние из', вы можете выбрать в списке комбинацию нагрузок, деформации которой составляют начальное состояние для выбранной комбинации. Таким образом можно, например, учитывать эффект предварительного напряжения.

Кнопка справа от списка вызывает диалог 'Настройки начального состояния'. Установите там, какой 'Тип начального состояния' имеется.

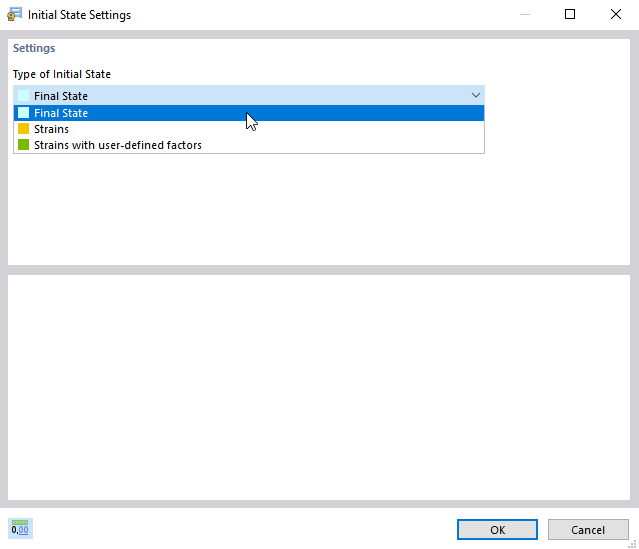

Выбор типа начального состояния

Возможности выбора описаны в главе Случаи нагрузок .

Назначение

На вкладке Назначение вы можете проверить, какие случаи нагрузок включены в комбинацию нагрузок и по каким критериям они скомбинированы.

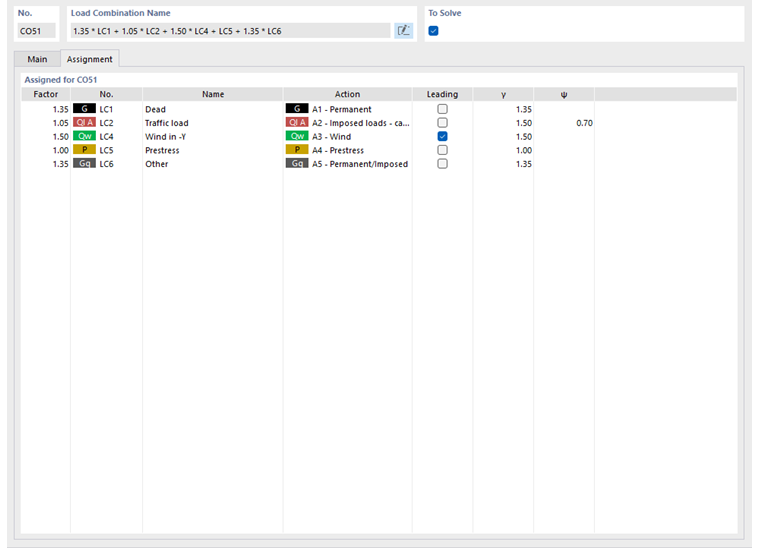

Задание загружений для сочетаний нагрузок

Назначено для КН

В столбцах указаны случаи нагрузок с соответствующими частными коэффициентами безопасности и коэффициентами комбинации. Значения, указанные в столбце 'Фактор', основаны на коэффициентах в соответствии с нормой. В случае EN 1990 это частные коэффициенты безопасности γ, коэффициенты комбинации ψ, понижающие коэффициенты ξ и, при необходимости, коэффициенты надежности K_FI воздействий. Они применяются в зависимости от расчетной ситуации и категории воздействия.

Если воздействие согласно EN 1990 выступает как 'Главнодействующее' в комбинации, оно будет соответствующим образом отмечено. Оно учитывается как воздействие Q_k,1 в правилах комбинации.

Определение комбинации нагрузок вручную

С помощью кнопки в конце 'Списка' вы можете вручную добавить комбинацию нагрузок. Для этого вкладка 'Назначение' будет соответствующе изменена. Эту схему вы также найдете, если не используете помощник по комбинации.

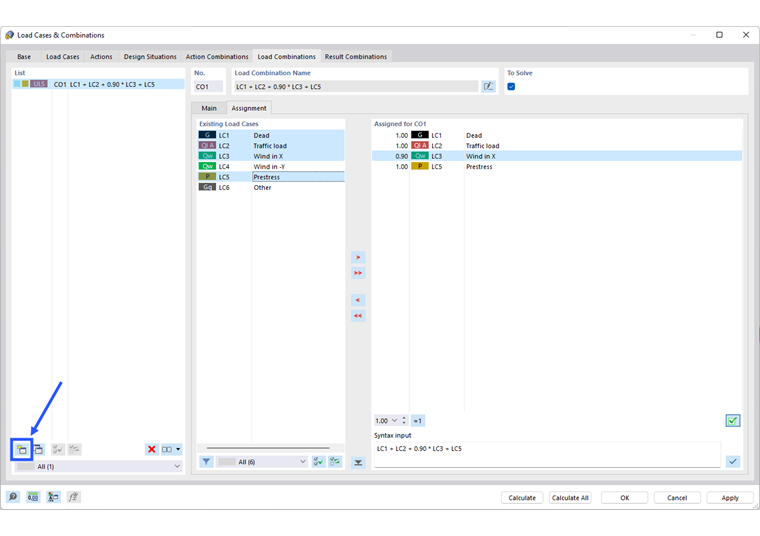

Ручное задание сочетания нагрузок

В столбце 'Существующие случаи нагрузок' перечислены все созданные вами случаи нагрузок. Чтобы перенести случай нагрузки в список 'Назначено для КН', можно воспользоваться следующими способами:

• Дважды щелкните по случаю нагрузки.
• Выберите случай нагрузки или несколько случаев нагрузок, удерживая клавишу Ctrl. Затем нажмите кнопку .

Чтобы изменить коэффициент случая нагрузки, активируйте первый столбец этой строки случая нагрузки. Введите правильный коэффициент или выберите его из списка.

В разделе 'Синтаксический ввод' вы можете прямо определить комбинацию нагрузок, вводя случаи нагрузок с коэффициентами. Назначьте критерий определения с помощью кнопки .

Соответствующие КН

Если в вкладке Основные главного диалога отмечено поле 'Автоматически назначать соответствующие комбинации нагрузок', на вкладке Соответствующие КН отображаются "родственные" комбинации, образованные из тех же случаев нагрузок для отдельных расчетных ситуаций. Они, однако, подвергаются наложению с другими частными коэффициентами безопасности. При отключенном поле указаны только критерии выбранной КН.

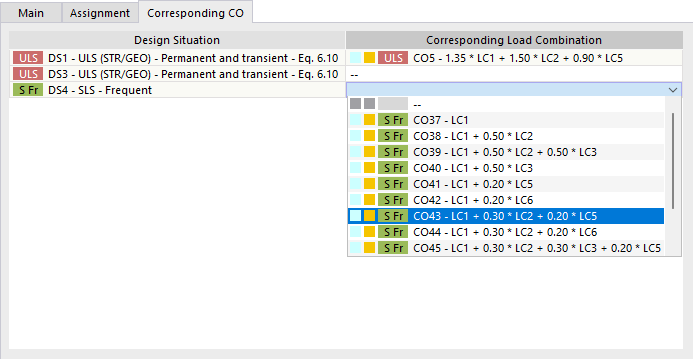

Соответствующие сочетания нагрузок для расчётных ситуаций
