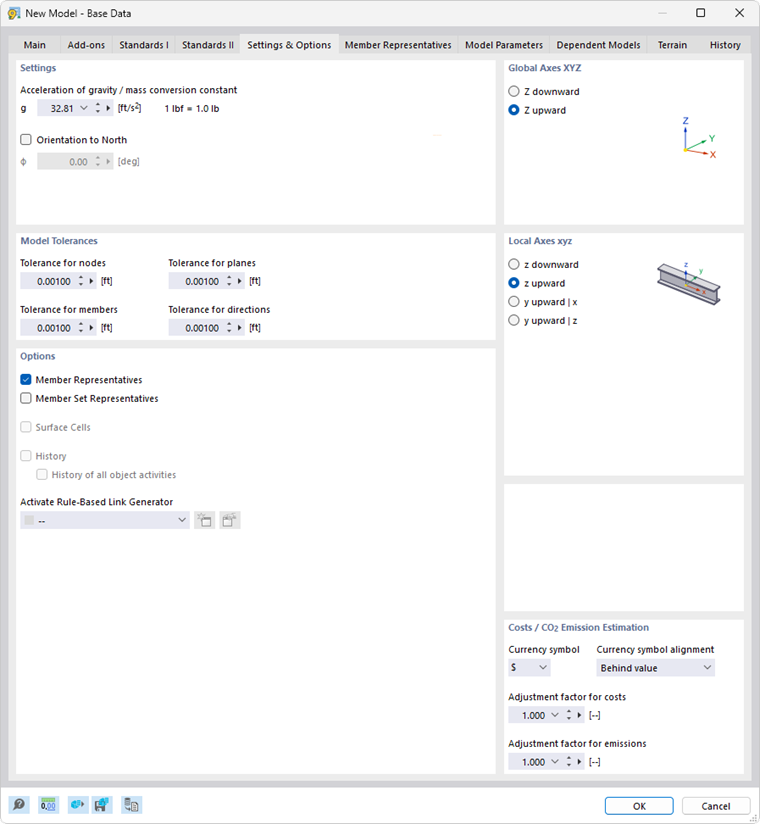

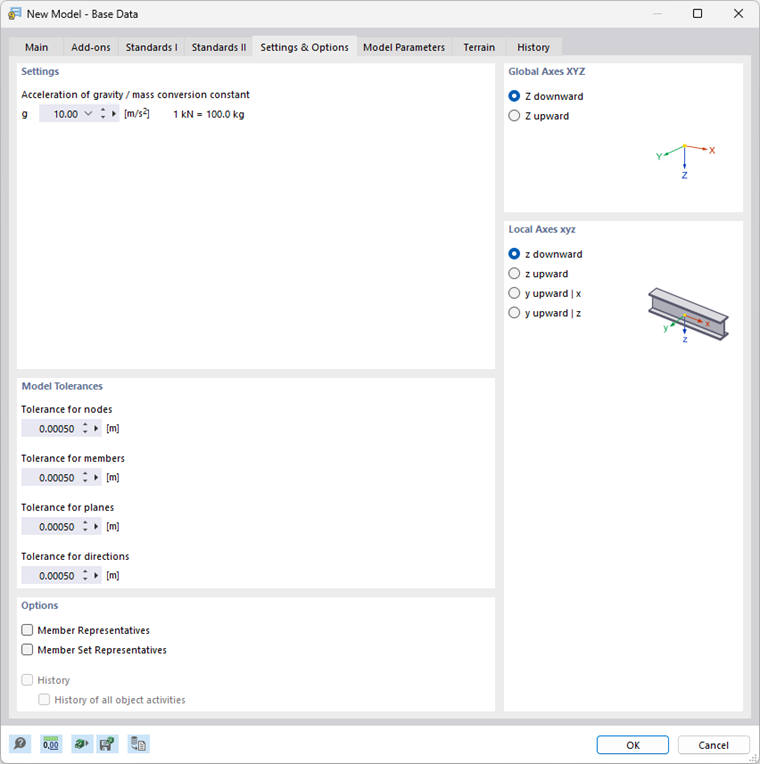

Во вкладке Настройки и опции вы можете настроить значение ускорения свободного падения, геометрические допуски объектов и ориентацию осей.
Настройки
В этом разделе вы можете проверить значение 'Ускорения свободного падения' g. Оно используется для определения собственного веса стержней, преобразования масс («константа преобразования массы») и для динамических расчётов. По умолчанию задано приблизительное значение 10.00 м/с2, которое при необходимости можно изменить.
'Ориентация на север' описывает положение модели относительно главного направления сторон света. По умолчанию задана ориентация на север 0°, что соответствует направлению на север вдоль общей оси X. Если вы хотите изменить ориентацию модели, установите флажок и введите угол Φ.
Допуски модели
При моделировании или импорте данных из CAD-программы могут возникать небольшие геометрические расхождения у объектов модели. RSTAB автоматически устраняет эти несоответствия, когда определённые расстояния меньше заданных значений. Например, очень близко расположенные узлы объединяются, стержни, находящиеся вне плоскостей, интегрируются в соответствующие плоскости, а минимально наклонённые стержни классифицируются как вертикальные.
Заданные по умолчанию допуски подходят для большинства моделей. При небольших размерах модели может потребоваться соответствующая корректировка допусков.
Опции
В этом разделе вы можете задать, применяются ли в модели так называемые «репрезентанты» для стержней и блоков стержней. При активации флажков 'Репрезентанты стержней' и 'Репрезентанты блоков стержней' в диалоговом окне добавляются соответствующие вкладки. Они описаны в главах Репрезентанты стержней и Репрезентанты блоков стержней.
Список 'Активировать генератор связей на основе правил' предоставляет возможность использовать генератор для связывания несоединённых объектов модели. Эта функция описана в главе Генератор связей на основе правил. С помощью кнопки
вы можете создать новый генератор, с помощью кнопки
— отредактировать запись, выбранную в списке.
Общие оси XYZ
Этот раздел определяет ориентацию общей оси Z. В CAD-приложениях ось Z обычно направлена вверх, в программах для расчёта конструкций — вниз. Для расчёта это не имеет значения.
Если ось Z направлена вверх, то при функции 'Активный собственный вес' в случае нагрузки (см. главу Случаи нагрузки ) автоматически применяется коэффициент -1.0 по оси Z.
Локальные оси xyz
В нормативных документах обозначения осей стержня регулируются по-разному. Здесь вы можете задать, как ориентированы главные оси стержня z или y и ось поверхности z, чтобы адаптировать локальные системы координат к региональным конвенциям.
Положение локальных осей стержня проиллюстрировано на графике в этом разделе.
Положение центра сдвига
С помощью двух выпадающих списков вы можете управлять влиянием центра сдвига на расчёт с шестью степенями свободы. В предыдущих версиях неявно принималось положение центра сдвига «В центре тяжести», вследствие чего не могла возникнуть плановая крутящая деформация из-за геометрии профиля. Опция «Вне центра тяжести» теперь предоставляет возможность реалистично отобразить поведение при кручении несимметричных сечений.
Оценка затрат / выбросов CO2
Определение затрат и выбросов CO2 модели выполняется на основе стержневых элементов модели. Для этого используется метод, аналогичный применяемому на практике для расчёта общих затрат здания. Модель при этом делится на такие элементы, как колонны, балки или перемычки. Для этих элементов определяются удельные затраты за единицу, охватывающие все учитываемые затраты (цена за поверхность, цена за длину, цена за вес). Затем массы отдельных элементов (вес, тело, поверхность) умножаются на соответствующие удельные затраты за единицу. Таким образом получают частичные затраты для каждого элемента. Сумма всех частичных затрат даёт общие затраты модели. Оценка выбросов CO2 основана на том же подходе.
Задайте символ валюты для затрат. Затраты за единицу затем можно задать в разделе Материалы и при необходимости также для Сечений.
Коэффициенты адаптации позволяют глобально масштабировать затраты и выбросы CO2 модели. Это может быть полезно для корректировки затрат в ходе выполнения проекта.
