Пружина стержня описывает жесткость пружины и эффективную площадь стержня в продольном направлении стержня. Это позволяет представить спецификации жесткости для соотношений сила-перемещение в модели.
Основное
В закладке Основные данные, помимо прочего , указывается тип задания. Это влияет на концепцию второй вкладки.
Способ задания
Выберите параметр 'Частичная работа', чтобы задать пружину, эффективную в заданной области с постоянной жесткостью. Параметры можно задать во вкладке ux - Частичная активность.
Опция 'Диаграмма' позволяет описать жесткость пружины по отдельности в диаграмме сдвиг-сила. Соответствующие спецификации можно ввести во вкладке ux - Диаграмма.
Жескость пружины
Константа пружины описывает жесткость стержня вдоль его продольного направления х в соответствии с общим соотношением:
| [CRASHREASON.DESCRIPTION] | Диаметр застежки |
| Kser | Модуль смещения крепежного элемента |
| γM | Частичный коэффициент надежности для соединений по [1], таблица 2.3 |
| ip | Полярный момент инерции без компонента поверхностей крепления |
Таким образом, жесткость задается непосредственно для пружинного стержня, а не определяется из модуля упругости и сечения стержня.
Параметры для собственного веса
В списке есть три опции для задания собственного веса пружины:
- Масса: Введите массу всего пружинного стержня.
- Масса/длина: Задайте массу, относящуюся к длине.
- Объемный вес: Задать объемный вес и площадь сечения.

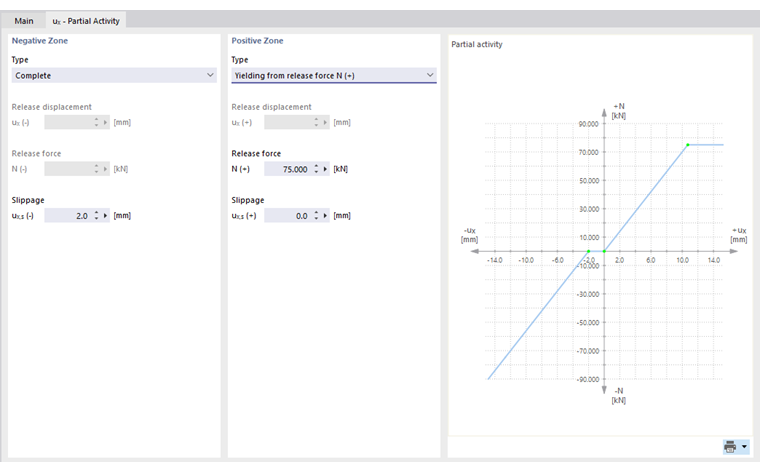

ux - частичная работа
При выборе типа задания 'Частичная работа', можно в данной вкладке подробно описать свойства пружины. В данном случае также можно задать нелинейные параметры. Ваши характеристики динамически отображаются на диаграмме справа.
Задайте эффект пружины для 'Отрицательной зоны' и для 'Положительной зоны'. В списке 'Тип' можно выбрать различные критерии эффективности пружины.
- Готово: Перемещение ux возможно в полной мере.
- Связь от перемещения высвобождения ux : Пружина эффективна только до определенного смещения. При ее превышении действует неподвижное соединение, а пружина соответствует жесткому стержню («упор»).
- Выход из работы от силы на высвобождении N: Пружина эффективна только до определенной силы. При превышении предела пружина не работает.
- Текучесть от силы высвобождения N: Пружина эффективна только до определенной силы. Если этот предел превышен, то увеличивается только перемещение ux близко ; а не сила N.
Все типы пружин можно комбинировать с 'Проскальзывание' ux,s. Таким образом можно представить свойство пружины, которое должно действовать только после определенного перемещения.

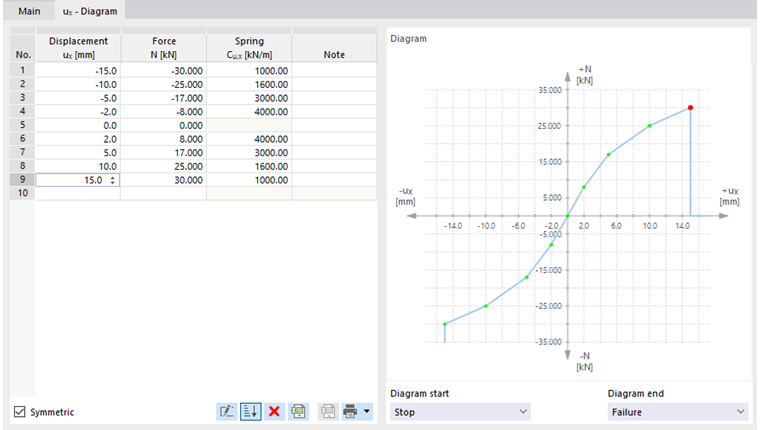

ux - диаграмма
Для типа задания 'Диаграмма' в данной вкладке можно подробно описать свойства пружины. Опять же, ваши характеристики динамически отображаются на диаграмме справа.
Определите количество задающих точек для диаграммы работы, введя соответствующие значения в столбце 'Перемещение'. В столбце 'Сила' можно присвоить координаты x перемещений с силами пружины. На основе этих данных определяется и автоматически вводится пружинная постоянная Cu,x.
Если порядок точек задания неправильный, вы можете отсортировать записи в порядке возрастания с помощью кнопки
.
Следующие критерии доступны для выбора для 'Начала диаграммы' и 'Конца диаграммы':
- Отказ: Пружина эффективна только до определенной силы или перемещения. При превышении предела пружина не работает.
- Текучесть: Пружина эффективна только до определенной силы. Если этот предел превышен, то увеличивается только перемещение ux близко ; а не сила N.
- Непрерывно: Вне диапазона задания, применяется жесткость пружины последнего шага.
- Стоп: Пружина эффективна только до определенного смещения. При его превышении, становится эффективным неподвижное соединение, а пружина соответствует жесткому стержню.
