Стержни

Геометрия модели описывается с помощью стержней. При назначении сечения (которым также определяется материал) стержень получает жёсткость.

Стержни могут соединяться друг с другом только в узлах. Если стержни пересекаются, но не имеют общего узла, соединение отсутствует. В таких точках пересечения внутренние силы не передаются.

Диалоговое окно «Новый член»

Графически стержни можно задавать по отдельности или последовательно. Соответствующие функции доступны через кнопку со списком.

Кнопки для графического ввода

Кнопка	Функция
	Новый отдельный стержень с простыми возможностями определения
	Новый отдельный стержень с расширенными возможностями определения
	Новый отдельный стержень перпендикулярно рабочей плоскости
	Новый отдельный стержень параллельно рабочей плоскости
	Новая цепочка стержней с простыми возможностями определения
	Новая цепочка стержней с расширенными возможностями определения
	Новый Блок стержней

При этом после ввода сечения (см. рисунок Новый стержень) появляется диалоговое окно, которое в зависимости от функции имеет «простой» или «общий» вид. Общее диалоговое окно предлагает расширенные возможности, например, для задания опорного узла или использования расстояний между стержнями.

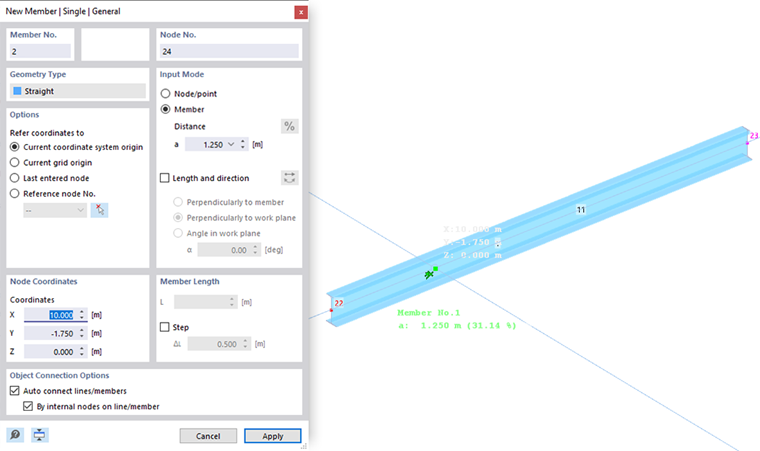

Графическая установка стержня на расстоянии

В стандартном случае диалоговое окно Новый стержень состоит из вкладок Базовые и Сечение. Они описаны в следующих двух подглавах.

Свойства стержня

Важные свойства стержня можно отобразить в панели Свойства объекта:

1. Выберите стержень.
2. Активируйте панель «Свойства объекта» с помощью кнопки на панели инструментов.

Свойства объекта стержня

В панели отображается такая информация, как тип стержня, сечение, материал и геометрические данные.
