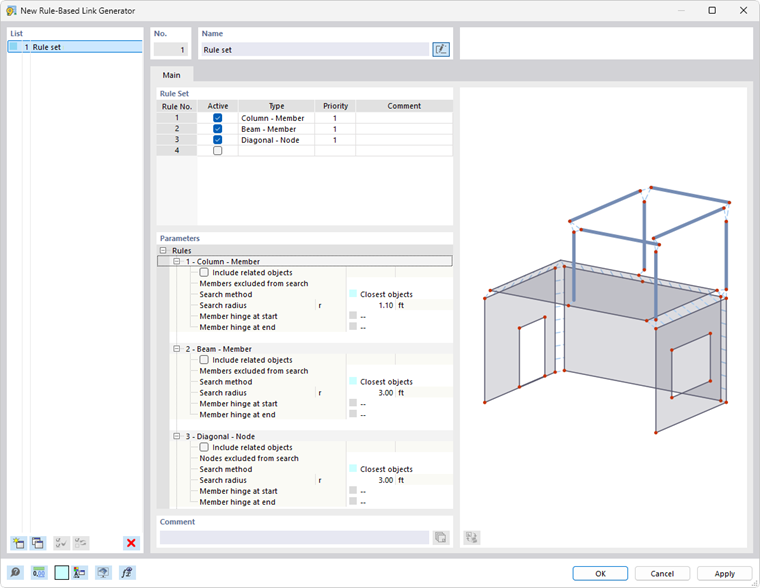

После импорта CAD-файла часто возникает проблема, что смежные элементы в статической модели не имеют соединения. Функция Генератор соединений на основе правил упрощает задачу соединения объектов: программа создаёт соединение в виде жёстких стержней и жёстких соединений.
Набор правил
В так называемом «наборе правил» вы задаёте одно или несколько правил для генерации соединений. Каждое из них применяется к определённым типам объектов. Подробности этих правил вы определяете в разделе Параметры.
В столбце «Активно» вы можете управлять применением правила. При установке флажка автоматически добавляется строка для нового правила.

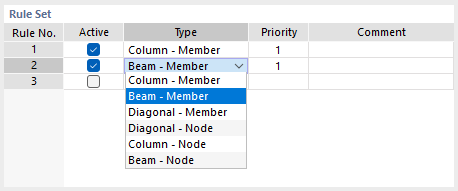

Важную роль при создании соединений играет «Тип»: он определяет, между какими типами объектов создаются соединения. В списке доступны несколько вариантов.
Назначение отдельных типов описано в таблице.
| Тип | Соединение объектов |
|---|---|
| Колонна - Стержень | Вертикальные стержни со стержнями в произвольном положении |
| Балка - Стержень | Горизонтальные стержни со стержнями в произвольном положении |
| Диагональ - Стержень | Наклонные стержни со стержнями в произвольном положении |
| Диагональ - Узел | Наклонные стержни с узлами в окрестности |
| Колонна - Узел | Вертикальные стержни с узлами в окрестности |
| Балка - Узел | Горизонтальные стержни с узлами в окрестности |
Типы основаны на следующей концепции: «исходные объекты» (первое обозначение в паре типов) соединяются кратчайшим путём с «целевыми объектами» (второе обозначение) посредством Взаимосвязей узлов. При необходимости на целевых объектах автоматически создаются узлы.
Порядок правил в наборе правил также определяет приоритеты, по которым соединяются объекты. Однако в столбце «Приоритет» вы можете изменить эту автоматику, назначив правилу более низкий приоритет (2).
Параметры
В нижнем разделе вы можете задать подробности для каждого правила. Они в принципе соответствуют настройкам, действующим для Взаимосвязей узлов.
Метод поиска
В настоящее время доступна только опция «Ближайшие объекты». Программа ищет, какой объект (стержень или узел) в заданном радиусе имеет наименьшее расстояние до исходного объекта. Этот объект затем соединяется жёстким стержнем.
Радиус поиска
Соединения создаются только для объектов, находящихся в определённом радиусе вокруг исходного объекта.
Исключённые из поиска узлы/стержни/поверхности
Если определённые объекты в области поиска не должны соединяться, укажите номера этих целевых объектов. Используйте возможность графического выбора с помощью кнопки
, которая становится доступной при щелчке в поле ввода.
Включать связанные объекты
Связанные объекты автоматически исключаются из поиска. Это, например, интегрированные объекты или объекты определений, такие как узлы, используемые для задания стержней. Если вы установите флажок, эти объекты также будут учитываться при поиске.
Шарнир стержня
По умолчанию объекты соединяются жёстко. Вы также можете выполнить шарнирное соединение. Для этого выберите в списке один из уже заданных шарниров или задайте новый тип шарнира с помощью кнопки
.
Пример
- Тип соединения Колонна - Стержень
С параметрами правила 1 для всех вертикальных стержней модели создаются взаимосвязи узлов со стержнями, находящимися на расстоянии не более 32 см.
