Нагрузки на стержни из нагрузки на поверхность

Этот помощник по нагрузкам облегчает задачу задания поверхностной нагрузки на стержни модели. С его помощью можно, например, приложить снеговую нагрузку к стропилам скатной крыши или эксплуатационную нагрузку к балочной решетке, не определяя вручную доли нагрузки для стержней.

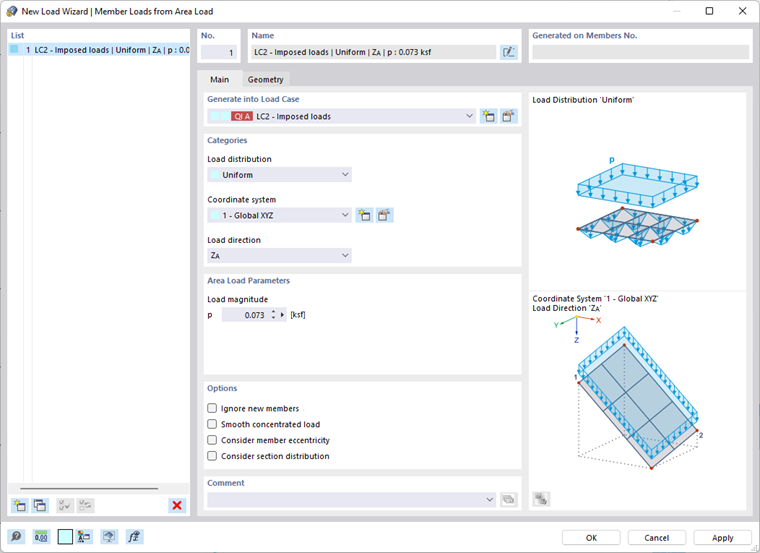

Диалог 'Новый помощник по нагрузкам | Стержневые нагрузки из поверхностных нагрузок'

Основные данные

Вкладка Основные данные управляет параметрами нагрузки.

Создать в загружении

Выберите в списке загружение, которому должны быть назначены нагрузки. С помощью кнопки можно создать новое загружение.

Категории

Распределение нагрузки

В списке доступны различные варианты воздействия поверхностной нагрузки:

• Равномерная: Имеет место нагрузка постоянной величины.
• Линейная: Нагрузка распределена с линейным изменением. В разделе «Параметры поверхностной нагрузки» можно указать три опорных узла с соответствующими величинами нагрузки.
• Переменная по X / Y / Z: Нагрузка распределена с линейным изменением в направлении глобальной оси. Параметры поверхностной нагрузки можно задать на отдельной вкладке (см. раздел Veränderlich).

Система координат

Поверхностная нагрузка может действовать перпендикулярно плоскости нагрузки («локальная z») или относительно глобальной системы координат XYZ. В качестве альтернативы можно выбрать или создать пользовательскую систему координат.

Направление нагрузки

Если поверхностная нагрузка действует не перпендикулярно плоскости нагрузки, а в направлении глобальной оси, список предлагает различные варианты выбора.

Выбор направления глобально действующей нагрузки

Поверхностная нагрузка может относиться к действительной площади (как собственный вес) или к проецируемой площади (как снеговая нагрузка). Направление нагрузки иллюстрируется на схеме диалога.

Параметры поверхностной нагрузки

Укажите величину равномерной поверхностной нагрузки. Если задана линейно изменяющаяся нагрузка, здесь можно указать номера трех узлов с соответствующими нагрузками. С помощью кнопки узлы можно также выбирать графически в рабочем окне.

Параметры

Если установить флажок «Игнорировать новые стержни», поверхностная нагрузка будет действовать только на имеющиеся в данный момент стержни плоскости поверхностной нагрузки согласно определению во вкладке «Геометрия». Стержни, которые вы добавите позже в плоскости поверхностной нагрузки, не получат доли этой нагрузки.

Флажок «Сглаженная сосредоточенная нагрузка» позволяет сглаживать сосредоточенные нагрузки, которые могут возникать при сложной геометрии в процессе распределения нагрузки. В этом случае сосредоточенные нагрузки распределяются по соседним стержням.

Опция «Учитывать эксцентриситет стержней» определяет, как поверхностная нагрузка действует на стержни плоскости с Stabexzentrizitäten: если флажок не установлен (по умолчанию), то эксцентрично расположенные стержни учитываются при определении долей нагрузки в обычном порядке. Если установить флажок, эти стержни, напротив, не получат доли от поверхностной нагрузки.

Флажок «Учитывать распределение сечения» позволяет управлять тем, будет ли поверхностная нагрузка также действовать на наклонные стержни, возникающие в результате определения развертки (по умолчанию). Если активировать флажок, поверхностная нагрузка не будет прикладываться к стержням в плоскости нагрузки, имеющим неравномерное изменение сечения (см. главу Querschnitt ).

Геометрия

На вкладке Геометрия можно задать границы плоскости нагрузки и определить несущие нагрузку стержни.

Определение геометрии плоскости нагрузки

Ограничение плоскости поверхностной нагрузки

Задайте границу плоскости поверхностной нагрузки, последовательно щелкая по угловым узлам плоскости в рабочем окне. Для этого используйте кнопку . При этом плоскость будет отмечена цветом выделения. С помощью кнопки можно также выбрать ячейки плоскости, которые RSTAB автоматически распознает в модели.

Выбор ячеек графически

Для плоскости требуется как минимум три узла. Площадь не обязательно должна быть ограничена стержнями со всех сторон.

Вы можете определить несколько плоскостей поверхностной нагрузки, которые затем будут отображаться в таблице построчно.

Без воздействия на

Этот раздел позволяет исключить из передачи нагрузки такие стержни, как связи или прогоны. Вы можете графически задать стержни с помощью кнопки либо по отдельности, либо с помощью образцового стержня «параллельно» всем стержням без нагрузки. С помощью кнопки можно принять стержни из Objektselektionen. Для этого выберите соответствующую объектную селекцию (ОС) в отдельном диалоге.

Параметры

«Область приложения нагрузки» определяет, как поверхностная нагрузка действует в модели:

• Полностью заполненная плоскость: Если между стержнями имеется площадь, не отображаемая в модели RSTAB, поверхностная нагрузка всей плоскости распределяется по стержням. Так можно, например, приложить к стержневой конструкции нагрузки от кровли или стены.
• Не заполнено, только на стержнях: Если модель состоит только из стержней, как, например, решетчатая мачта, нагрузка действует только на поперечные сечения стержней. Нагрузка определяется с учетом расположения стержней.

Переменная

Вкладка Переменная доступна, если на вкладке «Основные данные» выбрано переменное распределение нагрузки, действующее в направлении глобальной оси.

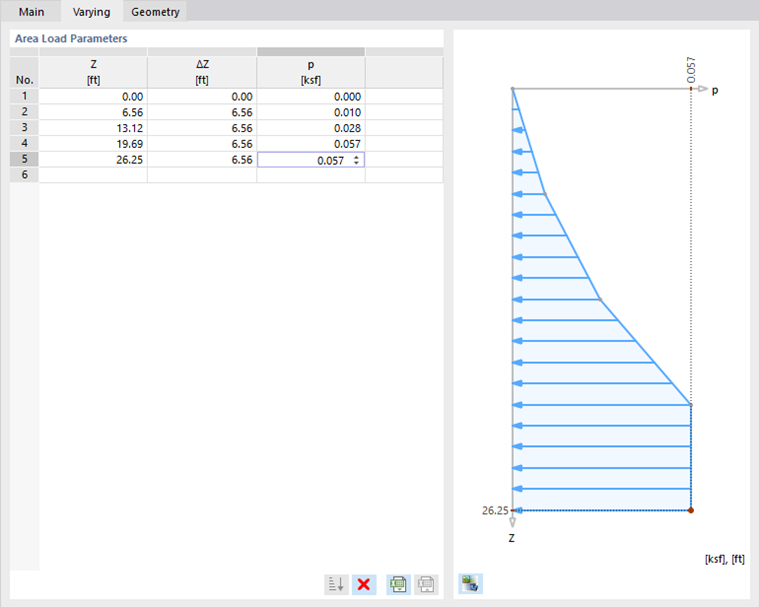

Определение переменной нагрузки на площадь

Здесь можно задать свободно изменяющуюся нагрузку, например ветровую нагрузку, зависящую от высоты. Укажите ординаты или относительные расстояния и назначьте соответствующие значения нагрузки.

Допуски

На вкладке Допуски можно влиять на критерии, по которым стержни и узлы считаются принадлежащими одной плоскости или линии.

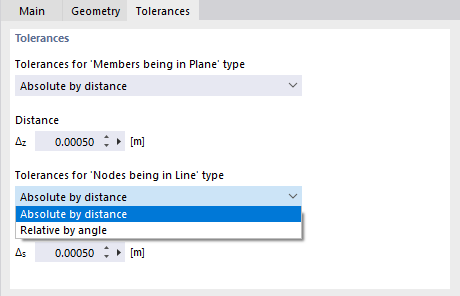

Определение допусков для плоскостей и линий

Допуски для типа «Стержни в плоскости»

В списке задайте, следует ли описывать допустимое отклонение стержня от плоскости нагрузки как «Абсолютное по расстоянию» или «Относительное по углу». Затем укажите расстояние Δ_z или угол φ_z. Генератор нагрузки распознает ячейки для всех стержней, находящихся в пределах этого допуска, и создает соответствующие нагрузки.

Допуски для типа «Узлы на линии»

В списке можно выбрать, следует ли описывать допустимое отклонение узла от определяющей линии стержня как «Абсолютное по расстоянию» или «Относительное по углу». Затем укажите расстояние Δ_s или угол φ_s.

Отображение стержневых нагрузок и площадей распределения

После создания стержневых нагрузок приложенную нагрузку можно отображать не только как поверхностную нагрузку, но и как фактические стержневые нагрузки. Для этого используйте пункт Показывать отдельно в контекстном меню поверхностной нагрузки или активируйте в Навигаторе - Отображение опцию Нагрузки → Помощники по нагрузкам → Стержневые нагрузки из поверхностной нагрузки → Показывать отдельно. Кроме того, с помощью опции Навигатора Показывать площади распределения можно отобразить ячейки Voronoi выбранной нагрузки.

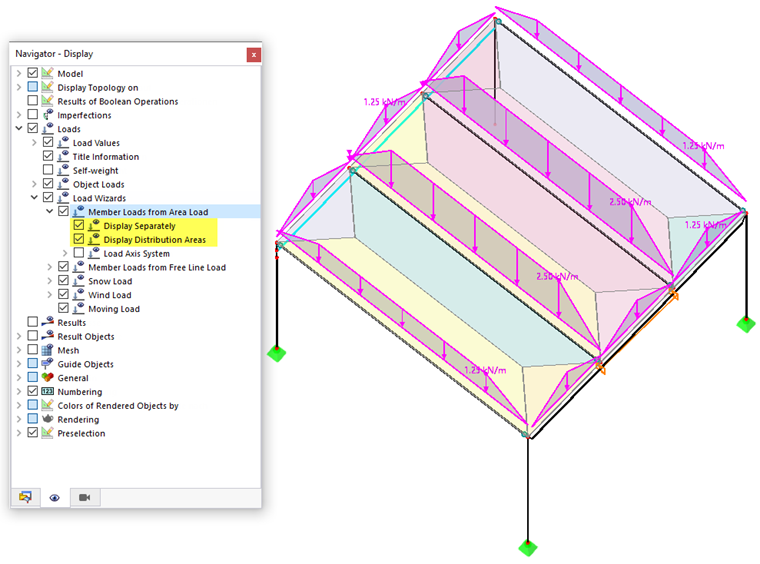

Раздельное отображение сгенерированных нагрузок на стержни и отображение площадей распределения
