Объектные селекции (ОС) представляют собой группировки объектов, которые удовлетворяют определенным критериям. С их помощью вы можете выбирать и редактировать несколько объектов одновременно.
С помощью кнопки
на панели инструментов CAD вы можете быстро определить новую объектную селекцию.
База
На вкладке База вы устанавливаете критерии, которые должны применяться для объектной селекции.
Объекты
Выберите категорию(и) объектов, которые вы хотите включить в объектную селекцию. В зависимости от модели доступны следующие категории:
- Основные объекты
- Типы для основных объектов
- Имперфекции
- Ассистенты нагрузок
- Нагрузки
- Вспомогательные объекты
С помощью кнопки
вы можете включать и выключать категории объектов, которые не используются.
Выбор
Установите в столбце 'Тип определения' тип объекта. Для структурных объектов список предлагает выбор между основными объектами и типами для основных объектов (см. изображение Основные объекты и типы для основных объектов ), а также типы нагрузок объекта.

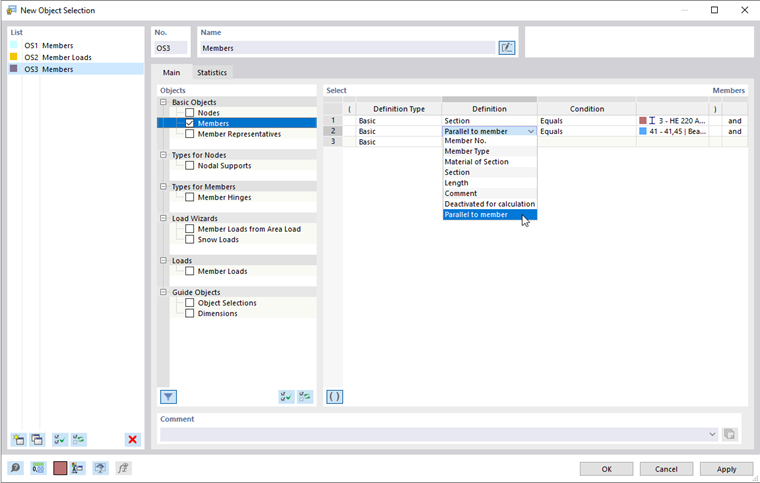

В зависимости от типа определения вы можете установить параметры объекта в столбце 'Определение'. Изображение Новая объектная селекция показывает варианты выбора для базовых свойств стержней.
Установите в столбце 'Условие' критерий:
- Равно: Объекты соответствуют условию, определенному в следующем столбце.
- Не равно: Условие, определенное в следующем столбце, не соответствует.
Выберите из списка в предпоследнем столбце образец объекта, чьи свойства будут использованы для условия. Если поле ввода активно, вы можете графически определить объект с помощью кнопки
.
В последнем столбце вы можете установить критерий, с помощью которого вы расширите объектную селекцию дополнительным условием в новой строке:
- и: Каждое из поочередно определенных условий должно быть выполнено.
- или: Как только одно из условий выполнено, объект включается в объектную селекцию.
Статистика
Вкладка Статистика перечисляет все объекты, которые включены в текущую объектную селекцию.
Использование объектных селекций
С помощью объектных селекций вы можете эксклюзивно отображать выбранные объекты в рабочем окне в виде Видимости. Остальные объекты будут показаны полупрозрачными или полностью скрыты. Объектные селекции облегчают также задачу выбора объектов по определенным критериям – для их редактирования или оценки результатов.
Если вы также хотите видеть объекты, принадлежащие текущей объектной селекции (например, шарниры или нагрузки), отключите кнопку
в нижней части навигатора.
В некоторых диалогах объектные селекции также доступны как варианты для выбора определенных объектов (см. изображение Деактивация стержней и узловых креплений в диалоге модификаций структуры).
